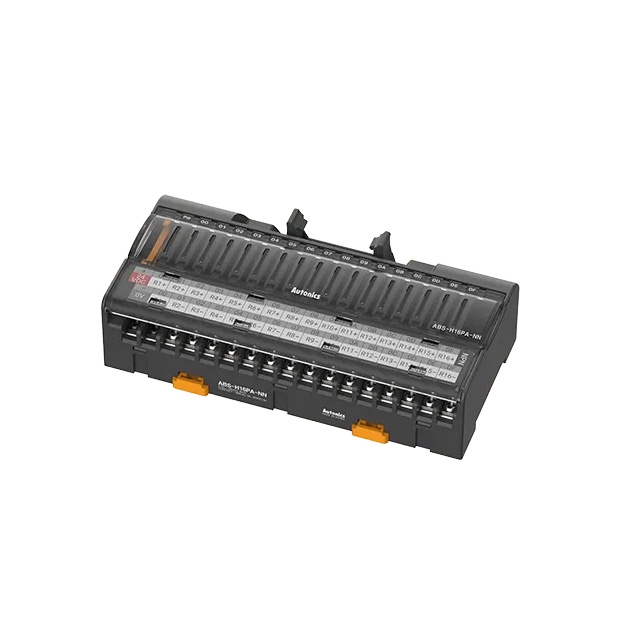

※ ABS 系列 繼電器端子台
- 螺絲式連接設計，穩定可靠
- 端子之間的夾子連接實現緊湊且輕鬆擴展（1點型）
- 最大額定負載：250 VAC 10A，30 VDC 10A（1點型）
- 緊湊設計，節省空間
- 支援透過跳線切換獨立輸出與公共負載輸出
- 內建藍色LED指示燈，顯示動作狀態
- 支援DIN導軌安裝及螺絲安裝，靈活安裝選擇
- 配有彈出夾和拆卸桿，便捷拆卸繼電器
- 配備繼電器保護蓋，有效保障設備安全
※ 建議使用Autonics CH/CO系列I/O端子台線纜，以獲得最理想性能
此系列端子台以其高效能設計、靈活安裝選項及可靠性能，滿足各類自動化應用需求。
在獨立輸出和公共輸出之間切換
超薄型
跳線
Y型/O型無焊接端子
動作指示燈
螺絲安裝
DIN導軌安裝
型號
※ 請使用型號查找器依需求尋找特定型號。
※ 請參考線纜選用指南，選擇正確的I/O線纜。
多種陣容靈活應用
ABS系列提供多種繼電器點數，額定負載電流，輸入邏輯型號，可靈活應用。
＊16點型可選擇獨立/綜合連接
螺絲式連接穩定可靠
ABS系列採用螺絲式連接，連接穩定可靠。
緊湊且易擴展
端子之間夾子連接，可實現緊湊、輕鬆的擴充。
動作狀態指示燈
藍色LED指示燈可用於檢查每個繼電器的動作狀態。
透過跳線切換獨立輸出和公共負載輸出
透過改變跳線位置，切換獨立輸出和公共負載輸出，為各種應用提供靈活性。
＊僅限獨立連線類型。 (16點型僅支援公共負載)
＊連接 4 個 ABS-S01□-□ 型號時，可使用 1 點型。
- 獨立連接
- 公共(使用跳線)
- 電源公共(頂部)/負載公共(底部)
彈性的安裝方式
ABS系列支援DIN導軌安裝和螺絲安裝方式，適用於不同環境。
- DIN導軌安裝
- 螺絲安裝
繼電器更換簡單方便
繼電器更換簡單方便，無需任何工具，提供長使用壽命，易於維護。
＊1點型(ABS-L01□-□)，不支援繼電器更換
＊提供的雙向彈出夾因型號而異，請在購買前確認零件。
- 1點型
- 16點型
產品應用
顯示器曝光機
端子塊可以作為中間控制器安裝在顯示器曝光機械中。
半導體製冷機
端子塊透過 PLC 輸出模組控制多個負載，以處理冷卻機械中的溫度。
二次電池混合機
二次電池混合機控制面板採用端子台來控制和連接各種控制裝置。
半導體晶圓載體
急停按鈕開關用於在緊急情況下停止設備的運作。
加工中心
繼電器端子台用於輕鬆連接加工中心內的溫度控制器和其他控制設備。
ABS 系列 型號
ABS-H16PA-NN
- 額定電壓 : 24VDC
±10% - 額定負載電壓&電流 : 250VAC~ 3A, 30VDC 3A
- 消耗電流 : ≤8mA/≤13mA
- 適用的繼電器 : APAN3124 [MATSUSHITA(Panasonic)]
- 繼電器點數 : 16針

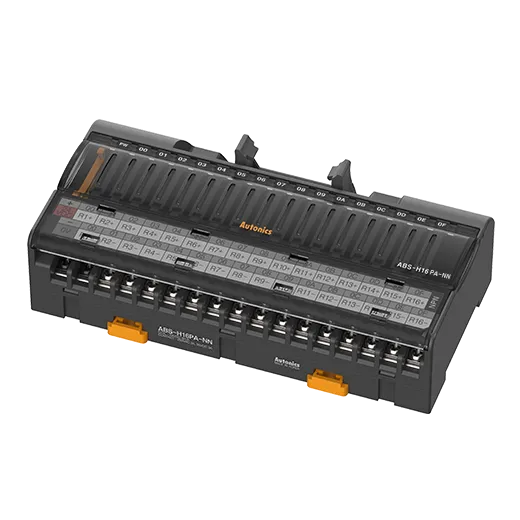

ABS-H16PA-PN
- 額定電壓 : 24VDC ±10%
- 額定負載電壓&電流 : 250VAC~ 3A, 30VDC 3A
- 消耗電流 : ≤8mA/≤13mA
- 適用的繼電器 : APAN3124 [MATSUSHITA(Panasonic)]
- 繼電器點數 : 16針
ABS-H16TN-NN
- 額定電壓 : 24VDC ±10%
- 額定負載電壓&電流 : 250VAC~ 3A, 30VDC 3A
- 消耗電流 : ≤8.5mA/≤13.5mA
- 適用的繼電器 : NYP24W-K[TAKAMISAWA(Fujitsu)]
- 繼電器點數 : 16針

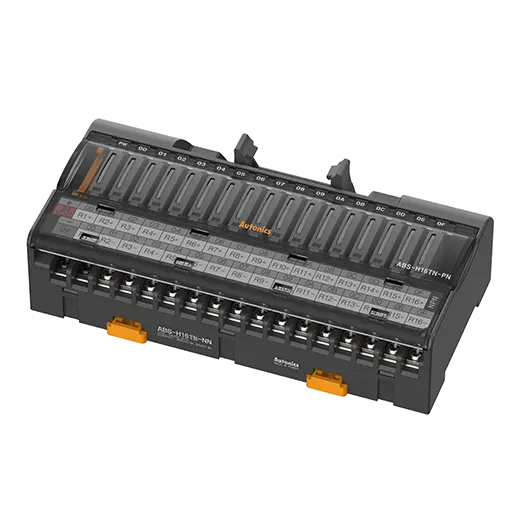

ABS-H16TN-PN
- 額定電壓 : 24VDC ±10%
- 額定負載電壓&電流 : 250VAC~ 3A, 30VDC 3A
- 消耗電流 : ≤8.5mA/≤13.5mA
- 適用的繼電器 : NYP24W-K[TAKAMISAWA(Fujitsu)]
- 繼電器點數 : 16針

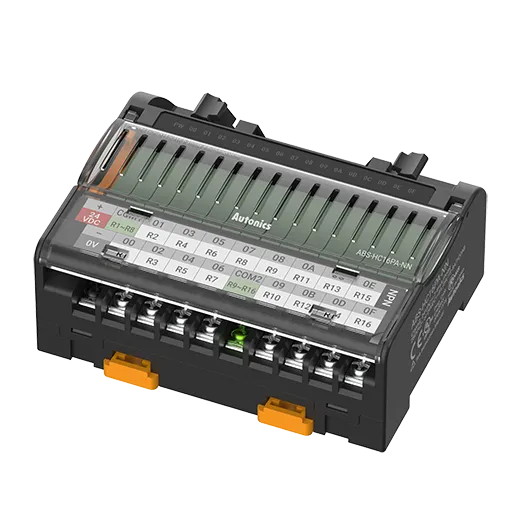

ABS-HC16PA-NN
- 適用的繼電器 : APAN3124 [MATSUSHITA(Panasonic)]
- 消耗電流 : ≤ 7.4 mA 或 ≤ 10.1 mA
- 繼電器點數 : 16
- 端子類型 : Screw
- 端子間距 : 7.62 mm
ABS-HC16PA-PN
- 適用的繼電器 : APAN3124 [MATSUSHITA(Panasonic)]
- 消耗電流 : ≤ 7.4 mA 或 ≤ 10.1 mA
- 繼電器點數 : 16
- 端子類型 : Screw
- 端子間距 : 7.62 mm
ABS-HC16TN-NN
- 適用的繼電器 : NYP24W-K[TAKAMISAWA(Fujitsu)]
- 消耗電流 : ≤ 7.8 mA 或 ≤ 10.5 mA
- 繼電器點數 : 16
- 端子類型 : Screw
- 端子間距 : 7.62 mm
ABS-HC16TN-PN
- 適用的繼電器 : NYP24W-K[TAKAMISAWA(Fujitsu)]
- 消耗電流 : ≤ 7.8 mA 或 ≤ 10.5 mA
- 繼電器點數 : 16
- 端子類型 : Screw
- 端子間距 : 7.62 mm
ABS-HC32PA-NN
- 適用的繼電器 : APAN3124 [MATSUSHITA(Panasonic)]
- 消耗電流 : ≤ 7.4 mA 或 ≤ 10.1 mA
- 繼電器點數 : 32
- 端子類型 : Screw
- 端子間距 : 7.62 mm

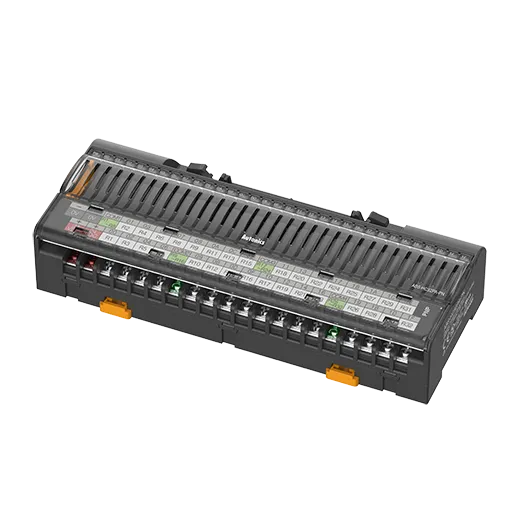

ABS-HC32PA-PN
- 適用的繼電器 : APAN3124 [MATSUSHITA(Panasonic)]
- 消耗電流 : ≤ 7.4 mA 或 ≤ 10.1 mA
- 繼電器點數 : 32
- 端子類型 : Screw
- 端子間距 : 7.62 mm
ABS-HC32TN-NN
- 適用的繼電器 : NYP24W-K[TAKAMISAWA(Fujitsu)]
- 消耗電流 : ≤ 7.8 mA 或 ≤ 10.5 mA
- 繼電器點數 : 32
- 端子類型 : Screw
- 端子間距 : 7.62 mm
ABS-HC32TN-PN
- 適用的繼電器 : NYP24W-K[TAKAMISAWA(Fujitsu)]
- 消耗電流 : ≤ 7.8 mA 或 ≤ 10.5 mA
- 繼電器點數 : 32
- 端子類型 : Screw
- 端子間距 : 7.62 mm

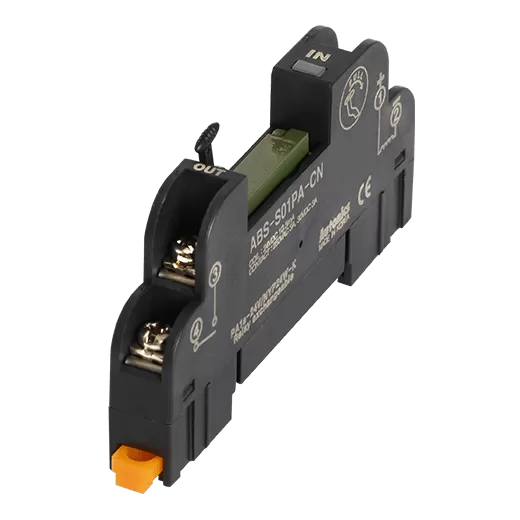

ABS-S01PA-CN
- 額定電壓 : 24VDC ±10%
- 額定負載電壓&電流 : 250VAC~ 3A, 30VDC 3A
- 消耗電流 : ≤ 8mA
- 適用的繼電器 : APAN3124 [MATSUSHITA(Panasonic)]
- 繼電器點數 : 1針

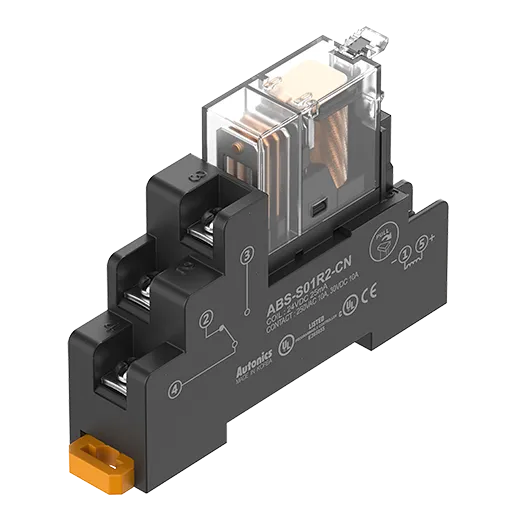

ABS-S01R2-CN
- 額定電壓 : 24VDC
- 額定負載電壓&電流 : 250VAC~ 10A, 30VDC 10A
- 消耗電流 : ≤25mA
- 適用的繼電器 : G2R-1-S24VDC [OMRON]
- 繼電器點數 : 1針
ABS-S01R25-CN
- 額定電壓 : 200/220VAC~
- 額定負載電壓&電流 : 250VAC~ 10A, 30VDC 10A
- 消耗電流 : ≤10mA
- 適用的繼電器 : G2R-1-S200/(220)VAC [OMRON]
- 繼電器點數 : 1針
ABS-S01R26-CN
- 額定電壓 : 100/110VAC~
- 額定負載電壓&電流 : 250VAC~ 10A, 30VDC 10A
- 消耗電流 : ≤15mA
- 適用的繼電器 : G2R-1-S100/(110)VAC [OMRON]
- 繼電器點數 : 1針

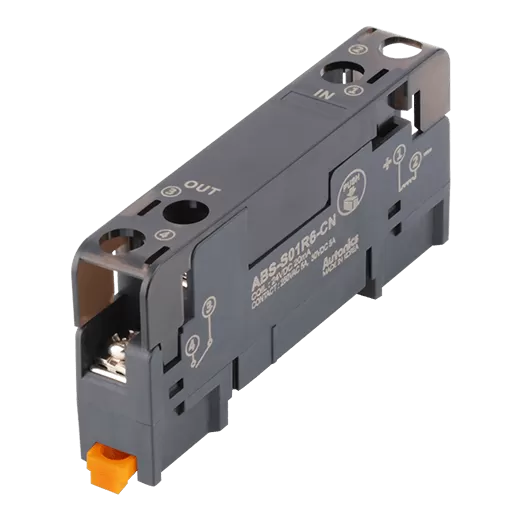

ABS-S01R6-CN
- 額定電壓 : 24VDC ±10%
- 額定負載電壓&電流 : 250VAC~ 5A, 30VDC 5A
- 消耗電流 : ≤20mA
- 適用的繼電器 : G6B-1174P-FD-US[OMRON]
- 繼電器點數 : 1針

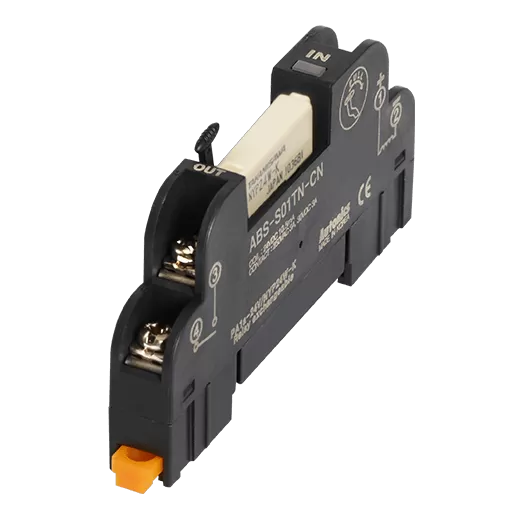

ABS-S01TN-CN
- 額定電壓 : 24VDC ±10%
- 額定負載電壓&電流 : 250VAC~ 3A, 30VDC 3A
- 消耗電流 : ≤8.5mA
- 適用的繼電器 : NYP24W-K[TAKAMISAWA(Fujitsu)]
- 繼電器點數 : 1針

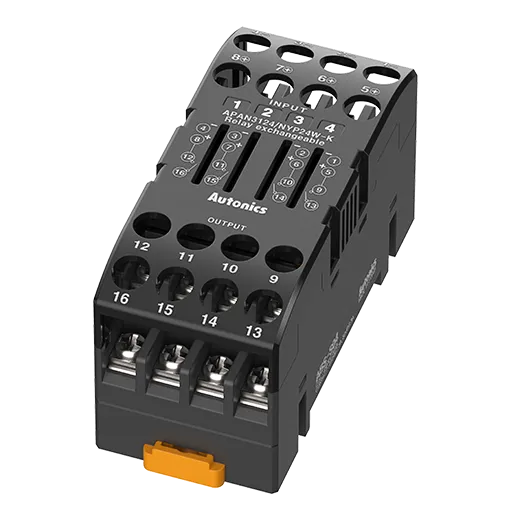

ABS-S04PA-CN
- 額定電壓 : 24VDC ±10%
- 額定負載電壓&電流 : 250VAC~ 3A, 30VDC 3A
- 消耗電流 : ≤ 8mA
- 適用的繼電器 : APAN3124 [MATSUSHITA(Panasonic)]
- 繼電器點數 : 4針

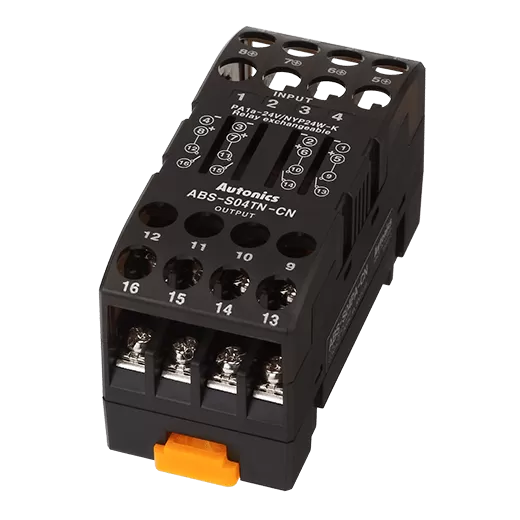

ABS-S04TN-CN
- 額定電壓 : 24VDC ±10%
- 額定負載電壓&電流 : 250VAC~ 3A, 30VDC 3A
- 消耗電流 : ≤8.5mA
- 適用的繼電器 : NYP24W-K[TAKAMISAWA(Fujitsu)]
- 繼電器點數 : 4針
