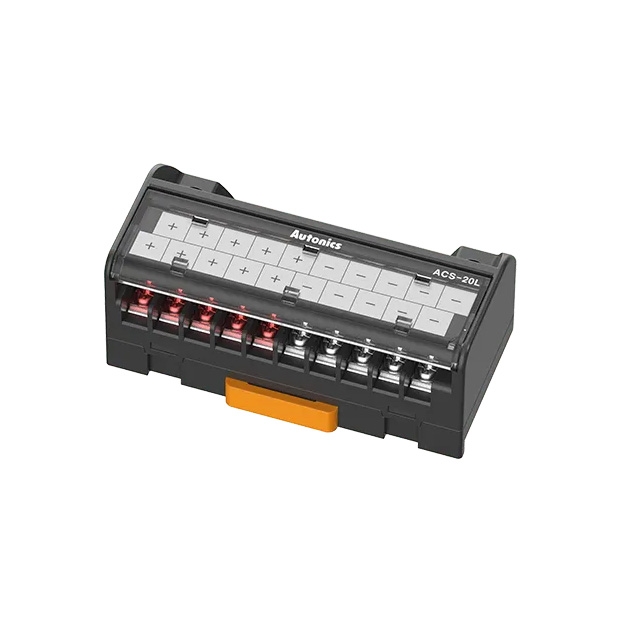

※ ACS 系列 小型通用端子台
- 穩定可靠的螺絲式連接
採用螺絲式連接方式，確保連接穩定，提供長久可靠的性能。
- 優越的環境保護性能
鉸鏈蓋設計具備卓越的耐環境性，有效防止灰塵與碎屑進入，保護接線端子。
- 簡化接線設計
PCB上已配置公共接線，無需跳線，節省安裝時間，提升效率。
- 緊湊設計，節省空間
小巧的結構設計，充分節省安裝空間，適應狹小環境。
- 靈活安裝方式
支持DIN導軌安裝或螺絲安裝，靈活選擇，方便快速安裝。
螺絲型
螺絲安裝
DIN導軌安裝
型號
多種陣容靈活應用
ACS系列可靈活滿足使用者的需求和各種應用。
超薄尺寸節省空間設計
ACS系列採用節省空間的設計，端子間距為7mm，可在有限的空間內連接更多設備。
彈性的安裝方式
ACS系列支援DIN導軌安裝和螺絲安裝方法，適用於各種環境。
產品應用
織物捲繞機
用於織物捲繞機的光纖感測器在捲取過程中檢測透明型織物。
ACS 系列 型號

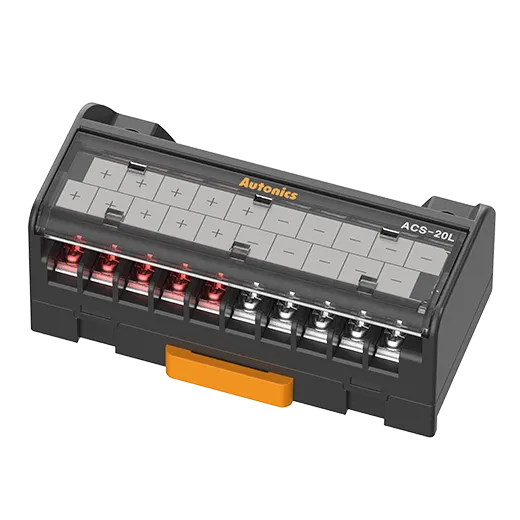

ACS-20L
- 端子數量 : 20 EA
- 端子間距 : 7.0mm
- 材質 : 外殼 & 底座: 改質聚苯醚, 端子針口: 黃銅
- 重量 : 約92g(約61g)
- 額定電壓 : ≤125VDC
, 125VAC~ 50/60Hz
ACS-20T
- 端子數量 : 20 EA
- 端子間距 : 7.0mm
- 材質 : 外殼 & 底座: 改質聚苯醚, 端子針口: 黃銅
- 重量 : 約92g(約61g)
- 額定電壓 : ≤125VDC , 125VAC~ 50/60Hz
ACS-40L
- 端子數量 : 40 EA
- 端子間距 : 7.0mm
- 材質 : 外殼 & 底座: 改質聚苯醚, 端子針口: 黃銅
- 重量 : 約157g(約115g)
- 額定電壓 : ≤125VDC , 125VAC~ 50/60Hz
ACS-40T
- 端子數量 : 40 EA
- 端子間距 : 7.0mm
- 材質 : 外殼 & 底座: 改質聚苯醚, 端子針口: 黃銅
- 重量 : 約157g(約115g)
- 額定電壓 : ≤125VDC , 125VAC~ 50/60Hz
ACS-50L
- 端子數量 : 50 EA
- 端子間距 : 7.0mm
- 材質 : 外殼 & 底座: 改質聚苯醚, 端子針口: 黃銅
- 重量 : 約189g(約141g)
- 額定電壓 : ≤125VDC , 125VAC~ 50/60Hz
ACS-50T
- 端子數量 : 50 EA
- 端子間距 : 7.0mm
- 材質 : 外殼 & 底座: 改質聚苯醚, 端子針口: 黃銅
- 重量 : 約189g(約141g)
- 額定電壓 : ≤125VDC , 125VAC~ 50/60Hz
ACS-B40L
- 端子數量 : 40 EA
- 端子間距 : 7.2mm
- 材質 : 外殼，本體: PC，端子: 黃銅
- 重量 : 約149g(約120g)
- 額定電壓 : ≤125VDC , 125VAC~ 50/60Hz

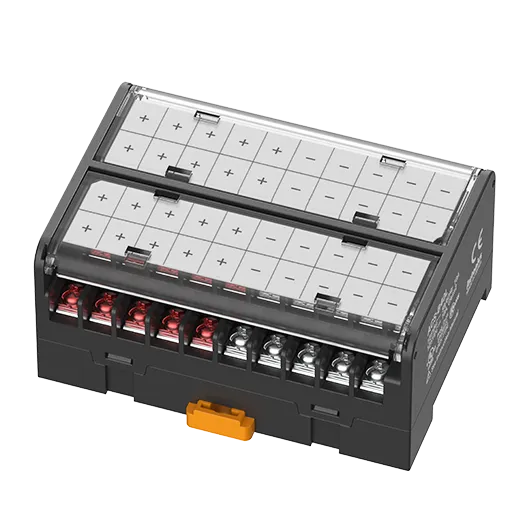

ACS-B40T
- 端子數量 : 40 EA
- 端子間距 : 7.2mm
- 材質 : 外殼，本體: PC，端子: 黃銅
- 重量 : 約149g(約120g)
- 額定電壓 : ≤125VDC , 125VAC~ 50/60Hz
