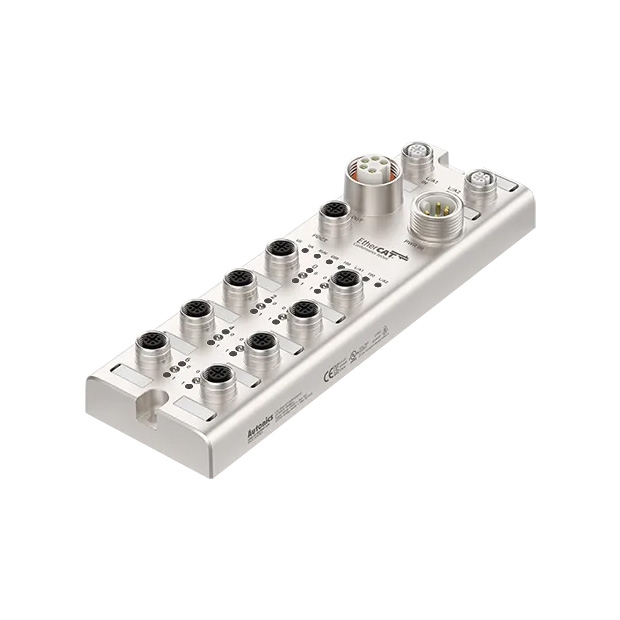

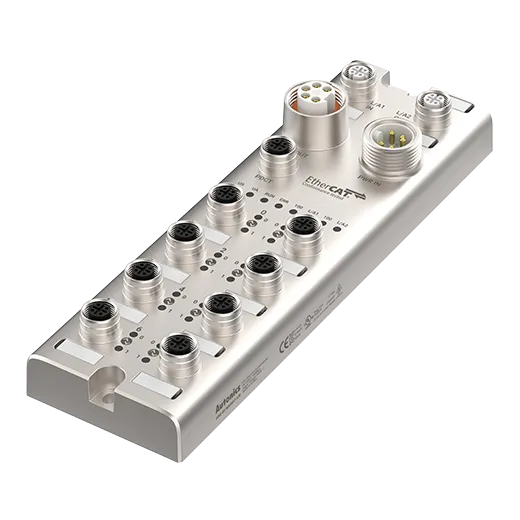

※ ADIO 系列 遠端I/O中繼盒
[共同特徵]
- 外殼材質：採用鋅壓鑄外殼，堅固耐用，適應各種工業環境。
- 防護等級：具備IP67和IP69K防護等級，有效防止水和塵埃侵入，確保設備在惡劣條件下可靠運行。
- I/O埠設定與狀態監控：支持線纜短路、斷開及連線狀態監控，實時顯示設備狀況，保障系統穩定運行。
- 上層通訊協定：支持EtherCAT、EtherNet/IP、PROFINET等多種工業網絡協議，實現與各種自動化系統的無縫集成。
- 底層通訊協定：兼容IO-Link ver. 1.1（連接埠等級：Class A），確保與各類IO-Link設備的高效通訊。
- 菊花鏈連接：支援網路通訊與電源的菊花鏈連接方式，便於擴展系統並降低布線複雜度。
- 每個連接埠最大輸出電流：每個連接埠可提供最高2A的輸出電流，滿足高功率設備的需求。
- 上層通訊協定：支持IO-Link ver. 1.1（連接埠等級：Class A），可連接多個IO-Link設備，實現靈活的設備擴展。
此系列產品具備高穩定性、靈活的通訊擴展能力及強大的環境適應性，適合各類工業自動化應用，提供可靠的設備管理和控制解決方案。
I/O Link通信
EtherCAT. EtherNet/IP PROFINET 通信
標準I/O擴展(HUB型)
菊花鏈連接
中繼盒型
推拉式連接器
專用軟體
防護等級
IO-Link主站型遠端I/O中繼盒
IO-Link主站型ADIO-ILM可將從設備訊號(IO-Link、標準I/O)轉換為工業網路協定(EtherCAT、EtherNet/IP、PROFINET)。
IO-Link HUB型遠端I/O中繼盒
IO-Link HUB型ADIO-HUB連接到IO-Link主站(ADIO-ILM)，透過IO-Link通訊擴展和中繼多個普通I/O。
菊花鏈結構，接線便捷
電源和網路通訊採用菊花鏈方式連接，方便維護和接線。
鋅壓鑄外殼及IP67，IP69K防護等級
鋅壓鑄外殼提供優異的耐衝擊能力，IP67，IP69K防護結構即使在潮濕或多塵的環境中也能穩定無誤地運作。
＊IP69K僅適用於EtherCAT通訊類型型號
支援推拉式接插型
ADIO系列同時支援標準接插型和推拉式接插型，更容易連接和維護。
![[標準接插型]](/upload/images/2024120415074734574.jpg)
[標準接插型]
![[推拉式接插型]](/upload/images/2024120415074862200.jpg)
[推拉式接插型]
提供IOLink專用軟體 atIOLink
atIOLink是一款綜合性的IO-Link管理軟體，使用者無需連接PLC，即可透過PC輕鬆設定、診斷和管理IO-Link設備。
線連接診斷
ADIO系列可以偵測工業網路通訊線和I/O線的連接狀態。
＊對於 IO-Link HUB型，只能偵測I/O線纜的連線狀態
支援IP位址設定
在EtherNet/IP和PROFINET型號中，可以使用旋轉開關手動設定IP位址，無需連接到PC。
產品應用
回流焊接機
回流焊接機中的功率控制器使用回授控制來精確控制溫度。
自動導引車，自動移動機器人
雷射掃描器用於自動導引車和自動移動機器人，以防止與人員和物體發生碰撞。
半導體和顯示器加熱調節器
功率控制器用於需要精確溫度控制的半導體和顯示器加熱調節器。
ADIO 系列 系列 型號
ADIO-EC-MA08AN-ILM
- 主設備通訊協定 : EtherCAT
- 從設備通訊協定 : IO-Link ver. 1.1 (port class: Class A)
- I/O構成 : 數位輸入8CH，數位輸入/輸出 8CH
- 電源連接埠 : 7/8吋, 5Pin
- I/O規格 : NPN
ADIO-EC-MA08AP-ILM
- 主設備通訊協定 : EtherCAT
- 從設備通訊協定 : IO-Link ver. 1.1 (port class: Class A)
- I/O構成 : 數位輸入8CH，數位輸入/輸出 8CH
- 電源連接埠 : 7/8吋, 5Pin
- I/O規格 : PNP

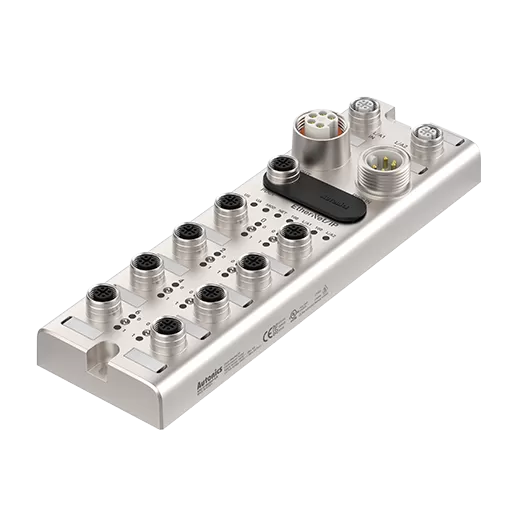

ADIO-EI-MA08AN-ILM
- 主設備通訊協定 : Ethernet/IP
- 從設備通訊協定 : IO-Link ver. 1.1 (port class: Class A)
- I/O構成 : 數位輸入8CH，數位輸入/輸出 8CH
- 電源連接埠 : 7/8吋, 5Pin
- I/O規格 : NPN
ADIO-EI-MA08AP-ILM
- 主設備通訊協定 : Ethernet/IP
- 從設備通訊協定 : IO-Link ver. 1.1 (port class: Class A)
- I/O構成 : 數位輸入8CH，數位輸入/輸出 8CH
- 電源連接埠 : 7/8吋, 5Pin
- I/O規格 : PNP

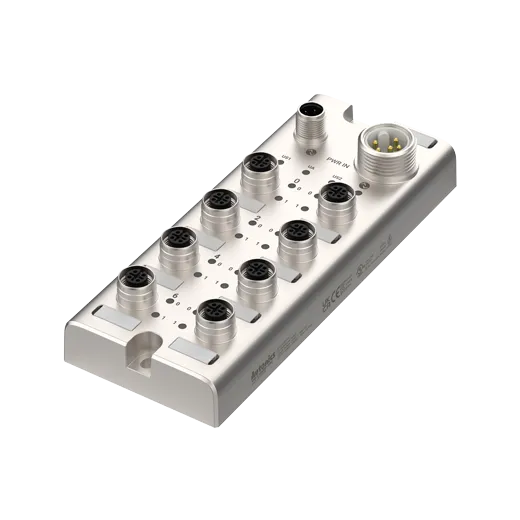

ADIO-IL-MA08BN-HUB3
- 主設備通訊協定 : IO-Link ver. 1.1 (port class: Class A)
- I/O構成 : 數位輸入、輸出16通道
- 電源連接埠 : 7/8吋, 5Pin
- I/O規格 : NPN
ADIO-IL-MA08BP-HUB3
- 主設備通訊協定 : IO-Link ver. 1.1 (port class: Class A)
- I/O構成 : 數位輸入、輸出16通道
- 電源連接埠 : 7/8吋, 5Pin
- I/O規格 : PNP

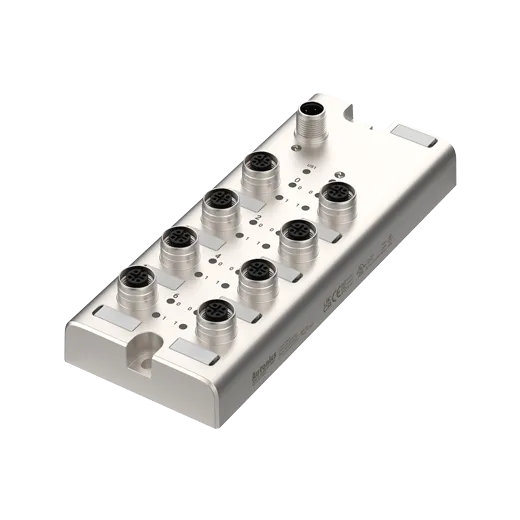

ADIO-IL-MA08CAN-HUB3
- 主設備通訊協定 : IO-Link ver. 1.1 (port class: Class A)
- I/O構成 : 數位輸入16個通道
- I/O規格 : NPN
ADIO-IL-MA08CAP-HUB3
- 主設備通訊協定 : IO-Link ver. 1.1 (port class: Class A)
- I/O構成 : 數位輸入16個通道
- I/O規格 : PNP
ADIO-IL-MA08EAA1-HUB3
- 主設備通訊協定 : IO-Link ver. 1.1 (port class: Class A)
- I/O構成 : 類比輸入8通道
- I/O規格 : 電壓輸入 (-10~10VDC, 0~10VDC), 電流輸入 (0~20mA, 4~20mA)
ADIO-PN-MA08AN-ILM
- 主設備通訊協定 : ProfiNet
- 從設備通訊協定 : IO-Link ver. 1.1 (port class: Class A)
- I/O構成 : 數位輸入8CH，數位輸入/輸出 8CH
- 電源連接埠 : 7/8吋, 5Pin
- I/O規格 : NPN
ADIO-PN-MA08AP-ILM
- 主設備通訊協定 : ProfiNet
- 從設備通訊協定 : IO-Link ver. 1.1 (port class: Class A)
- I/O構成 : 數位輸入8CH，數位輸入/輸出 8CH
- 電源連接埠 : 7/8吋, 5Pin
- I/O規格 : PNP
