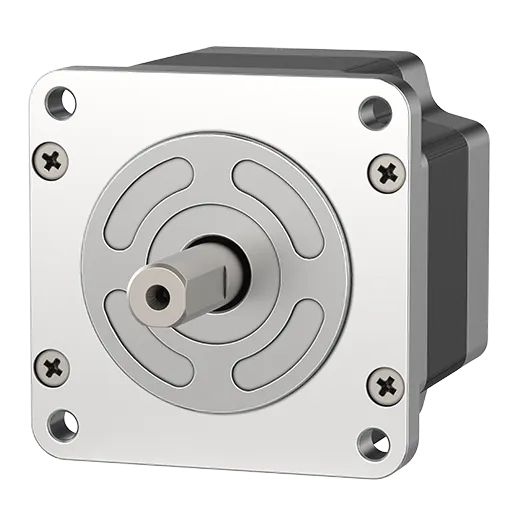

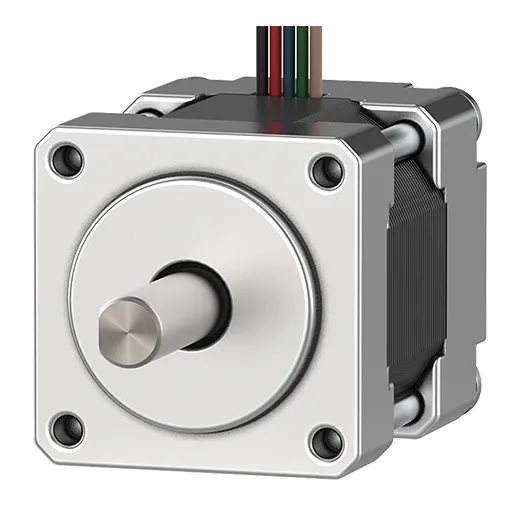

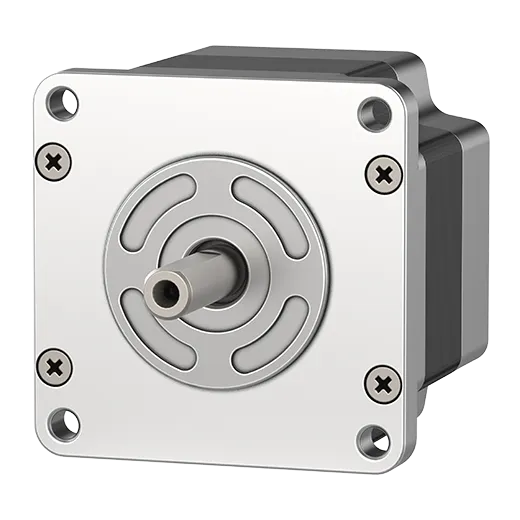

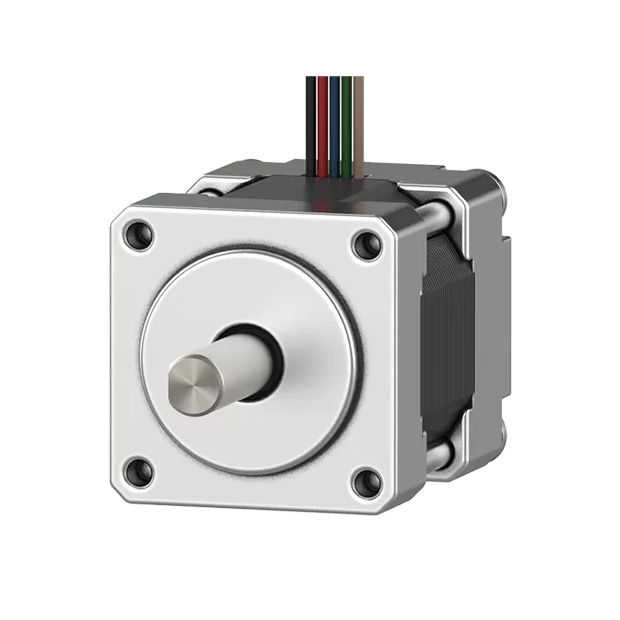

※ AK 系列 5相步進馬達(軸類型)
- 結構緊湊、重量輕、速度快、精度高、扭力大：AK系列步進電機提供卓越的性能，實現高速、高精度與大扭矩的運動控制。
- 節省空間設計：特別適合用於結構緊湊型系統，能有效節省安裝空間。
- 高性價比：提供經濟實惠的解決方案，具備極高的成本效益，滿足各類應用需求。
- 內建煞車功能（AK-B系列）：AK-B系列配備內建煞車，實現更精確的控制與安全保護。
- 煞車釋放設計（AK-B系列）：當煞車電線通電時，系統自動釋放煞車，提升操作便捷性。
- 框架尺寸選擇：
- AK系列：24mm, 42mm, 60mm, 85mm
- AK-B系列：42mm, 60mm, 85mm
這些特性使得AK系列步進電機在多種工業和自動化應用中提供穩定且高效的性能表現。
產品應用
半導體清洗機
光電液位感測器用於檢測半導體清潔設備中清潔液的液位。
洋芋片製造和包裝過程
這是使用Autonics產品的馬鈴薯晶片製造和封裝過程的應用範例。
包裝箱標籤
步進馬達和聯軸器連接到標籤棍上，在貼標過程中控制棍的旋轉速度和方向。
醫療輸液泵
步進馬達用於控制醫用輸液幫浦的流體控制部件。
牙科CT掃描儀
使用5相步進馬達控制牙科CT掃描儀的旋轉部件。
骨密度測量掃描儀
5相步進馬達用於控制骨密度掃描儀的掃描組件
半導體零件上的雷射打標
微型光電感測器和步進馬達用於在半導體零件的雷射打標過程中移動和檢查托盤的X-Y軸位置。
AK 系列 型號
04K-S525
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 0.28kgf.cm
- 轉子慣性力矩 : 8.2g·cm²
- 繞線電阻 : 1.7Ω
- 額定電流 : 0.75A/相
04K-S525W
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 0.28kgf.cm
- 轉子慣性力矩 : 8.2g·cm²
- 繞線電阻 : 1.7Ω
- 額定電流 : 0.75A/相
02K-S523
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 0.18kgf.cm
- 轉子慣性力矩 : 4.2g·cm²
- 繞線電阻 : 1.1Ω
- 額定電流 : 0.75A/相
02K-S523W
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 0.18kgf.cm
- 轉子慣性力矩 : 4.2g·cm²
- 繞線電阻 : 1.1Ω
- 額定電流 : 0.75A/相
A41K-M599W-S
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 41kgf.cm
- 轉子慣性力矩 : 2700g·cm²
- 繞線電阻 : 2.6Ω
- 額定電流 : 1.4A/相
A63K-M5913-S
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 63kgf.cm
- 轉子慣性力矩 : 4000g·cm²
- 繞線電阻 : 3.92Ω
- 額定電流 : 1.4A/相
A63K-M5913W-S
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 63kgf.cm
- 轉子慣性力矩 : 4000g·cm²
- 繞線電阻 : 3.92Ω
- 額定電流 : 1.4A/相
A41K-G599-S
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 41kgf.cm
- 轉子慣性力矩 : 2700g·cm²
- 繞線電阻 : 0.58Ω
- 額定電流 : 2.8A/相
A41K-G599W-S
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 41kgf.cm
- 轉子慣性力矩 : 2700g·cm²
- 繞線電阻 : 0.58Ω
- 額定電流 : 2.8A/相
A63K-G5913W-S
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 63kgf.cm
- 轉子慣性力矩 : 4000g·cm²
- 繞線電阻 : 0.86Ω
- 額定電流 : 2.8A/相
A21K-M596W-S
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 21kgf.cm
- 轉子慣性力矩 : 1400g·cm²
- 繞線電阻 : 1.76Ω
- 額定電流 : 1.4A/相
A63K-M5913W
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 63kgf.cm
- 轉子慣性力矩 : 4000g·cm²
- 繞線電阻 : 3.92Ω
- 額定電流 : 1.4A/相
A21K-M596-S
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 21kgf.cm
- 轉子慣性力矩 : 1400g·cm²
- 繞線電阻 : 1.76Ω
- 額定電流 : 1.4A/相
A41K-M599-S
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 41kgf.cm
- 轉子慣性力矩 : 2700g·cm²
- 繞線電阻 : 2.6Ω
- 額定電流 : 1.4A/相
A21K-G596-S
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 21kgf.cm
- 轉子慣性力矩 : 1400g·cm²
- 繞線電阻 : 0.4Ω
- 額定電流 : 2.8A/相
A21K-G596W-S
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 21kgf.cm
- 轉子慣性力矩 : 1400g·cm²
- 繞線電阻 : 0.4Ω
- 額定電流 : 2.8A/相
A63K-G5913-S
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 63kgf.cm
- 轉子慣性力矩 : 4000g·cm²
- 繞線電阻 : 0.86Ω
- 額定電流 : 2.8A/相
A21K-M596
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 21kgf.cm
- 轉子慣性力矩 : 1400g·cm²
- 繞線電阻 : 1.76Ω
- 額定電流 : 1.4A/相
A21K-M596W
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 21kgf.cm
- 轉子慣性力矩 : 1400g·cm²
- 繞線電阻 : 1.76Ω
- 額定電流 : 1.4A/相
A41K-M599
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 41kgf.cm
- 轉子慣性力矩 : 2700g·cm²
- 繞線電阻 : 2.6Ω
- 額定電流 : 1.4A/相
A41K-M599W
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 41kgf.cm
- 轉子慣性力矩 : 2700g·cm²
- 繞線電阻 : 2.6Ω
- 額定電流 : 1.4A/相
A63K-M5913
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 63kgf.cm
- 轉子慣性力矩 : 4000g·cm²
- 繞線電阻 : 3.92Ω
- 額定電流 : 1.4A/相
A21K-G596
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 21kgf.cm
- 轉子慣性力矩 : 1400g·cm²
- 繞線電阻 : 0.4Ω
- 額定電流 : 2.8A/相
A21K-G596W
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 21kgf.cm
- 轉子慣性力矩 : 1400g·cm²
- 繞線電阻 : 0.4Ω
- 額定電流 : 2.8A/相
A41K-G599
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 41kgf.cm
- 轉子慣性力矩 : 2700g·cm²
- 繞線電阻 : 0.58Ω
- 額定電流 : 2.8A/相
A41K-G599W
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 41kgf.cm
- 轉子慣性力矩 : 2700g·cm²
- 繞線電阻 : 0.58Ω
- 額定電流 : 2.8A/相
A63K-G5913
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 63kgf.cm
- 轉子慣性力矩 : 4000g·cm²
- 繞線電阻 : 0.86Ω
- 額定電流 : 2.8A/相
A63K-G5913W
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 63kgf.cm
- 轉子慣性力矩 : 4000g·cm²
- 繞線電阻 : 0.86Ω
- 額定電流 : 2.8A/相
A8K-S566W-S
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 8.3kgf.cm
- 轉子慣性力矩 : 280g·cm²
- 繞線電阻 : 4Ω
- 額定電流 : 0.75A/相
A16K-G569-S
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 16.6kgf.cm
- 轉子慣性力矩 : 560g·cm²
- 繞線電阻 : 0.56Ω
- 額定電流 : 2.8A/相
A4K-G564
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 4.2kgf.cm
- 轉子慣性力矩 : 175g·cm²
- 繞線電阻 : 0.26Ω
- 額定電流 : 2.8
A4K-G564W
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 4.2kgf.cm
- 轉子慣性力矩 : 175g·cm²
- 繞線電阻 : 0.26Ω
- 額定電流 : 2.8
A8K-G566
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 8.3kgf.cm
- 轉子慣性力矩 : 280g·cm²
- 繞線電阻 : 0.35Ω
- 額定電流 : 2.8A/相
A8K-G566W
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 8.3kgf.cm
- 轉子慣性力矩 : 280g·cm²
- 繞線電阻 : 0.35Ω
- 額定電流 : 2.8A/相
A16K-M569W-S
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 16.6kgf.cm
- 轉子慣性力矩 : 560g·cm²
- 繞線電阻 : 1.8Ω
- 額定電流 : 1.4A/相
A16K-G569
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 16.6kgf.cm
- 轉子慣性力矩 : 560g·cm²
- 繞線電阻 : 0.56Ω
- 額定電流 : 2.8A/相
A16K-G569W
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 16.6kgf.cm
- 轉子慣性力矩 : 560g·cm²
- 繞線電阻 : 0.56Ω
- 額定電流 : 2.8A/相
A16K-G569W-S
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 16.6kgf.cm
- 轉子慣性力矩 : 560g·cm²
- 繞線電阻 : 0.56Ω
- 額定電流 : 2.8A/相
A4K-S564-S
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 4.2kgf.cm
- 轉子慣性力矩 : 175g·cm²
- 繞線電阻 : 2.6Ω
- 額定電流 : 0.75
A4K-S564W-S
- 基本步進角[全/半] : 0.72º/0.36º
- 最大保持扭矩 : 4.2kgf.cm
- 轉子慣性力矩 : 175g·cm²
- 繞線電阻 : 2.6Ω
- 額定電流 : 0.75
