產品規格

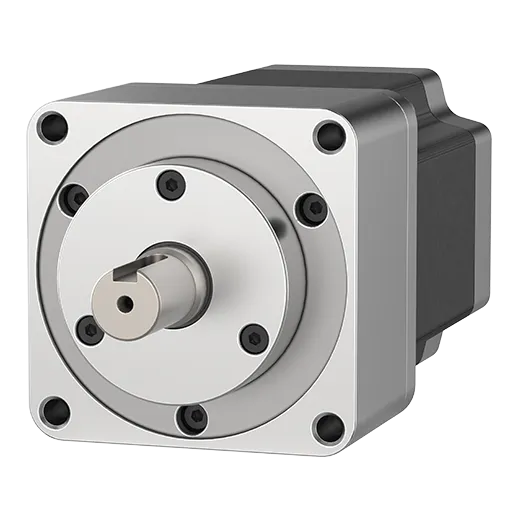

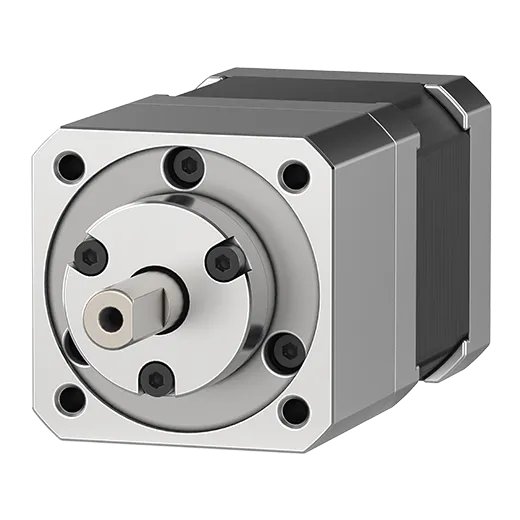

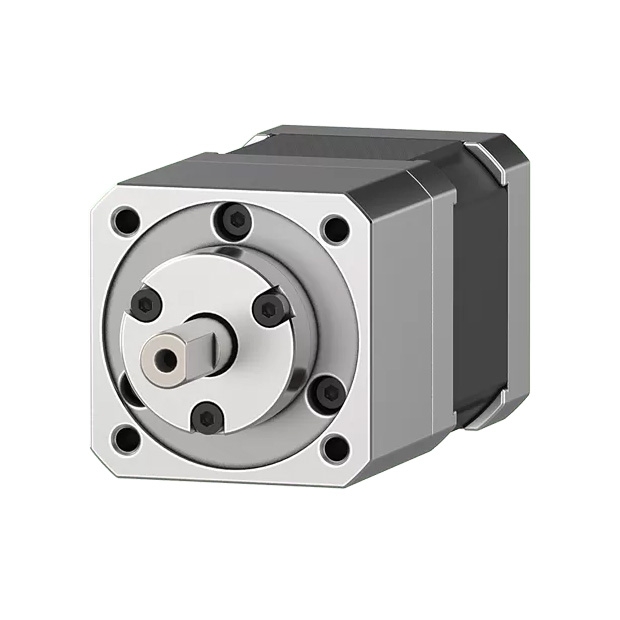

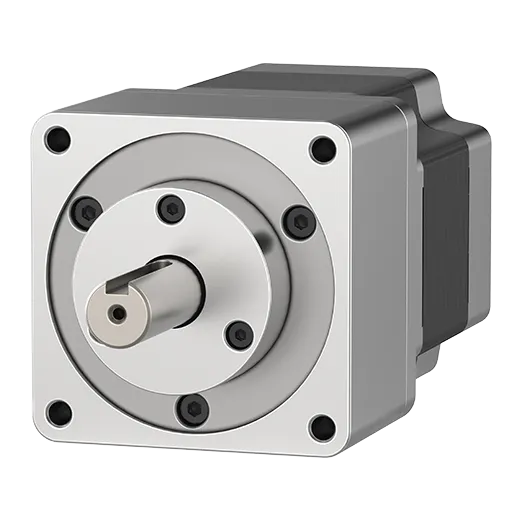

※ AK-G 系列 齒輪5相步進馬達(軸類型)
- 空間節省設計，完美適用於結構緊湊型系統應用。
- 高性價比，經濟實惠，提供卓越的成本效益。
- 低齒隙設計：
- 42mm：±35' (0.58˚)
- 60mm：±20' (0.33˚)
- 85mm：±15' (0.25˚)
- 基本步進角：
- 1:5 → 0.144˚
- 1:7.2 → 0.1˚
- 1:10 → 0.072˚
- 允許速度範圍：
- 1:5 → 0至360rpm
- 1:7.2 → 0至250rpm
- 1:10 → 0至180rpm
- AK-GB系列內建制動器，提升操作安全性。
- 24VDC電壓施加至煞車線時，制動器可釋放（僅適用於AK-GB系列）。
- 提供多種框架尺寸選擇：42mm、60mm、85mm。
AK-G 系列 型號
A10K-S545-G5
- 基本步進角[全/半] : 0.144º/0.072º
- 最大允許扭矩 : 10kgf.cm
- 轉子慣性力矩 : 68g·cm²
- 繞線電阻 : 2.2Ω
- 額定電流 : 0.75A/相
A10K-S545W-G5
- 基本步進角[全/半] : 0.144º/0.072º
- 最大允許扭矩 : 10kgf.cm
- 轉子慣性力矩 : 68g·cm²
- 繞線電阻 : 2.2Ω
- 額定電流 : 0.75A/相
A140K-G599-G5
- 基本步進角[全/半] : 0.144º/0.072º
- 最大允許扭矩 : 140kgf.cm
- 轉子慣性力矩 : 2700g·cm²
- 繞線電阻 : 0.58Ω
- 額定電流 : 2.8A/相
A140K-G599W-G5
- 基本步進角[全/半] : 0.144º/0.072º
- 最大允許扭矩 : 140kgf.cm
- 轉子慣性力矩 : 2700g·cm²
- 繞線電阻 : 0.58Ω
- 額定電流 : 2.8A/相
A140K-M599-G5
- 基本步進角[全/半] : 0.144º/0.072º
- 最大允許扭矩 : 140kgf.cm
- 轉子慣性力矩 : 2700g·cm²
- 繞線電阻 : 2.6Ω
- 額定電流 : 1.4A/相
A140K-M599W-G5
- 基本步進角[全/半] : 0.144º/0.072º
- 最大允許扭矩 : 140kgf.cm
- 轉子慣性力矩 : 2700g·cm²
- 繞線電阻 : 2.6Ω
- 額定電流 : 1.4A/相
A15K-S545-G10
- 基本步進角[全/半] : 0.072º/0.036º
- 最大允許扭矩 : 15kgf.cm
- 轉子慣性力矩 : 68g·cm²
- 繞線電阻 : 2.2Ω
- 額定電流 : 0.75A/相
A15K-S545-G7.2
- 基本步進角[全/半] : 0.1º/0.05º
- 最大允許扭矩 : 15kgf.cm
- 轉子慣性力矩 : 68g·cm²
- 繞線電阻 : 2.2Ω
- 額定電流 : 0.75A/相
A15K-S545W-G10
- 基本步進角[全/半] : 0.072º/0.036º
- 最大允許扭矩 : 15kgf.cm
- 轉子慣性力矩 : 68g·cm²
- 繞線電阻 : 2.2Ω
- 額定電流 : 0.75A/相
A15K-S545W-G7.2
- 基本步進角[全/半] : 0.1º/0.05º
- 最大允許扭矩 : 15kgf.cm
- 轉子慣性力矩 : 68g·cm²
- 繞線電阻 : 2.2Ω
- 額定電流 : 0.75A/相
A200K-G599-G10
- 基本步進角[全/半] : 0.072º/0.036º
- 最大允許扭矩 : 200kgf.cm
- 轉子慣性力矩 : 2700g·cm²
- 繞線電阻 : 0.58Ω
- 額定電流 : 2.8A/相
A200K-G599-G7.2
- 基本步進角[全/半] : 0.1º/0.05º
- 最大允許扭矩 : 200kgf.cm
- 轉子慣性力矩 : 2700g·cm²
- 繞線電阻 : 0.58Ω
- 額定電流 : 2.8A/相
A200K-G599W-G10
- 基本步進角[全/半] : 0.072º/0.036º
- 最大允許扭矩 : 200kgf.cm
- 轉子慣性力矩 : 2700g·cm²
- 繞線電阻 : 0.58Ω
- 額定電流 : 2.8A/相
A200K-G599W-G7.2
- 基本步進角[全/半] : 0.1º/0.05º
- 最大允許扭矩 : 200kgf.cm
- 轉子慣性力矩 : 2700g·cm²
- 繞線電阻 : 0.58Ω
- 額定電流 : 2.8A/相
A200K-M599-G10
- 基本步進角[全/半] : 0.072º/0.036º
- 最大允許扭矩 : 200kgf.cm
- 轉子慣性力矩 : 2700g·cm²
- 繞線電阻 : 2.6Ω
- 額定電流 : 1.4A/相
A200K-M599-G7.2
- 基本步進角[全/半] : 0.1º/0.05º
- 最大允許扭矩 : 200kgf.cm
- 轉子慣性力矩 : 2700g·cm²
- 繞線電阻 : 2.6Ω
- 額定電流 : 1.4A/相
A200K-M599W-G10
- 基本步進角[全/半] : 0.072º/0.036º
- 最大允許扭矩 : 200kgf.cm
- 轉子慣性力矩 : 2700g·cm²
- 繞線電阻 : 2.6Ω
- 額定電流 : 1.4A/相
A200K-M599W-G7.2
- 基本步進角[全/半] : 0.1º/0.05º
- 最大允許扭矩 : 200kgf.cm
- 轉子慣性力矩 : 2700g·cm²
- 繞線電阻 : 2.6Ω
- 額定電流 : 1.4A/相
A35K-M566-G5
- 基本步進角[全/半] : 0.144º/0.072º
- 最大允許扭矩 : 35kgf.cm
- 轉子慣性力矩 : 280g·cm²
- 繞線電阻 : 1.1Ω
- 額定電流 : 1.4A/相
A35K-M566W-G5
- 基本步進角[全/半] : 0.144º/0.072º
- 最大允許扭矩 : 35kgf.cm
- 轉子慣性力矩 : 280g·cm²
- 繞線電阻 : 1.1Ω
- 額定電流 : 1.4A/相
A40K-M566-G7.2
- 基本步進角[全/半] : 0.1º/0.05º
- 最大允許扭矩 : 40kgf.cm
- 轉子慣性力矩 : 280g·cm²
- 繞線電阻 : 1.1Ω
- 額定電流 : 1.4A/相
A40K-M566W-G7.2
- 基本步進角[全/半] : 0.1º/0.05º
- 最大允許扭矩 : 40kgf.cm
- 轉子慣性力矩 : 280g·cm²
- 繞線電阻 : 1.1Ω
- 額定電流 : 1.4A/相
A50K-M566-G10
- 基本步進角[全/半] : 0.072º/0.036º
- 最大允許扭矩 : 50kgf.cm
- 轉子慣性力矩 : 280g·cm²
- 繞線電阻 : 1.1Ω
- 額定電流 : 1.4A/相
A50K-M566W-G10
- 基本步進角[全/半] : 0.072º/0.036º
- 最大允許扭矩 : 50kgf.cm
- 轉子慣性力矩 : 280g·cm²
- 繞線電阻 : 1.1Ω
- 額定電流 : 1.4A/相
