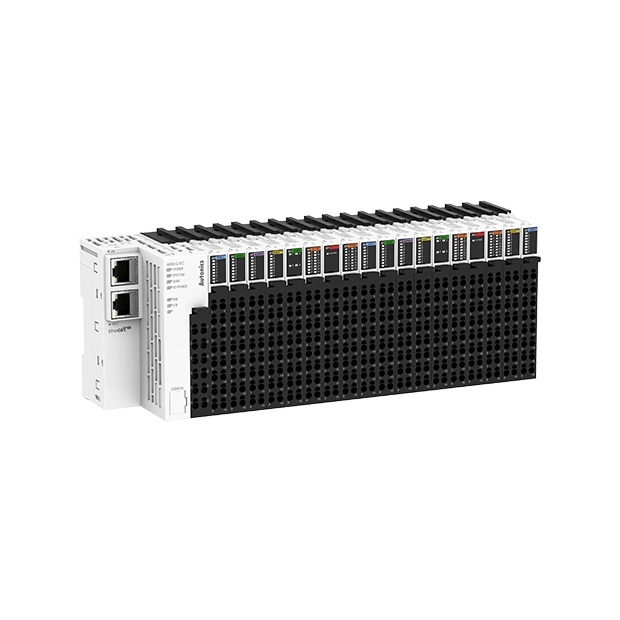

※ ARIO 系列 超薄型Remote I/O(遠端 I/O)
設計用於實現多通道I/O控制，適配PLC和工業PC，支持多種通訊協議。
- 多協議支持：耦合器模組支援8種通訊協議，包括EtherCAT、CC-Link V1/V2、ProfiNet、ProfiBus、EtherNet/IP、DeviceNet、Modbus TCP和Modbus RTU，滿足不同通訊需求。
- 模組選擇多樣：提供多種I/O模組與電源模組，包括匯流排+現場電源、數位輸入/輸出（4/8/16通道）、類比輸入/輸出（2/4/8通道）和溫度輸入模組（4/8通道）。系統可擴展至64個模組（具體數量依通訊類型而定）。
- 熱插拔功能：支持在運行過程中拆卸/更換端子和機身單元，無需停機，便於維護。
- 推入式連接方式：簡單易用的推入式接線設計，無需額外工具即可輕鬆完成接線。
- DIN導軌安裝：模組可方便地安裝和拆卸於DIN導軌上，便於設備部署。
- 綜合設備管理軟體DAQMaster：提供模組設置、即時控制、監控與診斷功能，並支援虛擬模式，允許模擬產品設定並提供設定建議，提升操作便捷性。
此系列產品專為智慧工廠環境設計，旨在提供高效、靈活的I/O解決方案，支持多種通訊協議，滿足現代自動化系統的各種需求。
模組型
支援多種通信
超薄尺寸
最大I/O模組
推入式連接
熱插拔
狀態LED
專用軟體
模組型Remote I/O(遠端 I/O)，具有通訊耦合器及I/O模組
ARIO系列是模組型Remote I/O(遠端 I/O)，具有可交換的通訊耦合器和I/O模組。可以根據用戶需求更換通訊協定或擴充I/O。
多種通訊協定和I/O控制，靈活應用
8種不同的通訊協定(EtherCAT，CC-Link V1/V2，ProfiNet，ProfiBus，EtherNet/IP，DeviceNet，Mobus TCP，Modbus RTU)和54種不同的擴充模組(I/O module，power module)，可靈活應用各種I/O或通信，單元可擴展到64個模組。
16點端子模組升級
16點端子模組產品支援多達16個數位輸入和輸出通道，以及多達8個類比輸入和輸出通道，節省安裝空間並實現靈活應用。
超薄尺寸僅12mm寬度
I/O模組外型尺寸僅W 12 mm x H 100 mm x L 70 mm，可節省安裝空間。
熱插拔功能允許在操作期間輕鬆維護
當系統(耦合器和I/O模組設定)仍在運作時，終端單元和主體(控制)單元可以從基座(通訊)單元中移除和交換。 電源和通訊將繼續運行，以便於維護。 之前的設定也可以自動恢復。
Modules
分離基座 <-> 主體
分離主體 <-> 終端
自我診斷功能
由耦合器和模組組成的系統可以使用自我診斷功能檢查系統的狀態。
LED指示燈用於顯示電源和運作狀態
使用者可以透過LED狀態指示燈輕鬆檢查耦合器和I/O模組的電源狀態，I/O模組的運作狀態以及I/O通道的數量。
簡單的接線方式提供快速安全的連接
使用推入式連接方式連接單線或壓接端子(套圈)線，無需任何其他工具。 使用者可節省佈線時間，無論佈線經驗如何，都可以確保安全連線。
使用DIN導軌鎖安全可靠安裝
後方的DIN導軌鎖可以安全可靠地安裝在35 mm DIN導軌上。
產品應用
停車場道閘欄桿
雷射掃描器透過偵測汽車的進/出來控制停車場道閘欄桿。
包裝機
包裝機上的安全門鎖開關可在機器運作時保持門鎖，只有在操作停止並且安全時才能打開門。
ARIO 系列 型號
ARIO-C-CL1
- 保護電路 : 逆場電源保護電路
- 供應功率 : - ARIO 連接埠: ≤ 9.6 W, ≤ 400 mA (≤ 200 mA/通道, 2 通道/COM)
- 現場: ≤ 96 W, ≤ 4,000 mA (≤ 2,000 mA/通道, 2 通道/COM) - 電源電壓 : - 耦合器輸入電壓:24 VDC
- ABUS電源電壓:5 VDC，≤960 mA
- 現場電源電壓:24 VDC - 消耗電流 : 24VDC 待機/運作: 200mA，最大負載: 400mA(現場網路+ USB通訊)
- 傳送速度（AFUS） : 4Mbps

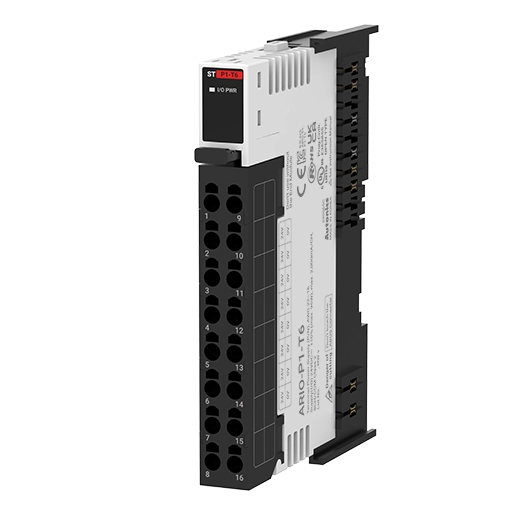

ARIO-P1-T6
- 保護電路 : 反向匯流排電源保護電路、匯流排電源短路保護電路
- 傳送速度（AFUS） : 4Mbps
- 指示燈 : 電源狀態指示燈（綠色）
ARIO-P1-T4
- 保護電路 : 反向匯流排電源保護電路、匯流排電源短路保護電路
- 傳送速度（AFUS） : 4Mbps
- 指示燈 : 電源狀態指示燈（綠色）
ARIO-P1-T5
- 保護電路 : 反向匯流排電源保護電路、匯流排電源短路保護電路
- 傳送速度（AFUS） : 4Mbps
- 指示燈 : 電源狀態指示燈（綠色）
ARIO-P-M
- 保護電路 : 反向匯流排電源保護電路、匯流排電源短路保護電路
- 傳送速度（AFUS） : 4Mbps
- 指示燈 : 電源狀態指示燈（綠色）
ARIO-P1-T3
- 保護電路 : 反向匯流排電源保護電路、匯流排電源短路保護電路
- 傳送速度（AFUS） : 4Mbps
- 指示燈 : 電源狀態指示燈（綠色）

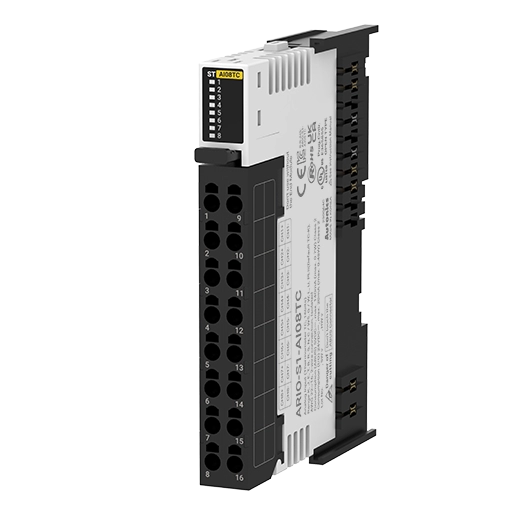

ARIO-S1-AI08TC
- 保護電路 : 逆場電源保護電路
- 絕緣 : I/O與內部電路:光電耦合器絕緣/通道間:非絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）
ARIO-S1-AO08C3
- 保護電路 : 逆場電源保護電路
- 傳送速度（AFUS） : 4Mbps
- 絕緣 : I/O與內部電路:光電耦合器絕緣/通道間:非絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）
ARIO-S1-AI08RTD
- 保護電路 : 逆場電源保護電路
- 絕緣 : I/O與內部電路:光電耦合器絕緣/通道間:非絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）
ARIO-S1-AI08C3
- 保護電路 : 逆場電源保護電路
- 傳送速度（AFUS） : 4Mbps
- 絕緣 : I/O與內部電路:光電耦合器絕緣/通道間:非絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）
ARIO-S1-AO08V3
- 保護電路 : 逆場電源保護電路
- 傳送速度（AFUS） : 4Mbps
- 絕緣 : I/O與內部電路:光電耦合器絕緣/通道間:非絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）
ARIO-S1-DO04N
- 保護電路 : 逆場電源保護電路、輸出短路保護電路
- 傳送速度（AFUS） : 4Mbps
- 絕緣 : I/O和內部電路:光電耦合器絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）
ARIO-S1-AI08V3
- 保護電路 : 逆場電源保護電路
- 傳送速度（AFUS） : 4Mbps
- 絕緣 : I/O與內部電路:光電耦合器絕緣/通道間:非絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）
ARIO-S1-DO04P
- 保護電路 : 逆場電源保護電路、輸出短路保護電路
- 傳送速度（AFUS） : 4Mbps
- 絕緣 : I/O和內部電路:光電耦合器絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）
ARIO-S1-DO08P
- 保護電路 : 逆場電源保護電路、輸出短路保護電路
- 傳送速度（AFUS） : 4Mbps
- 絕緣 : I/O和內部電路:光電耦合器絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）
ARIO-S1-DO08N
- 保護電路 : 逆場電源保護電路、輸出短路保護電路
- 傳送速度（AFUS） : 4Mbps
- 絕緣 : I/O和內部電路:光電耦合器絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）
ARIO-S1-DO16P
- 保護電路 : 逆場電源保護電路、輸出短路保護電路
- 傳送速度（AFUS） : 4Mbps
- 絕緣 : I/O和內部電路:光電耦合器絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）
ARIO-S1-DO16N
- 保護電路 : 逆場電源保護電路、輸出短路保護電路
- 傳送速度（AFUS） : 4Mbps
- 絕緣 : I/O和內部電路:光電耦合器絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）

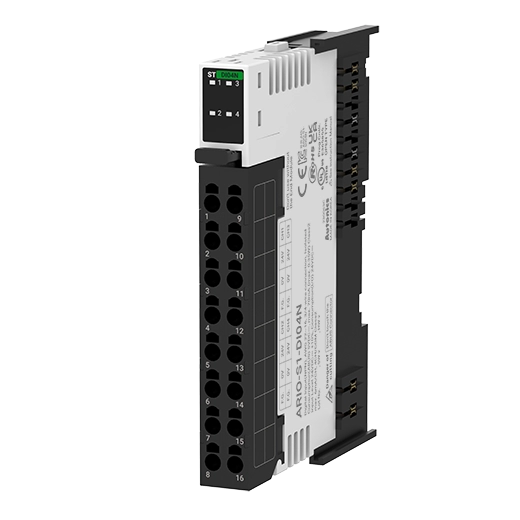

ARIO-S1-DI04N
- 保護電路 : 逆場電源保護電路
- 傳送速度（AFUS） : 4Mbps
- 絕緣 : I/O和內部電路:光電耦合器絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）
ARIO-S1-DI08N
- 保護電路 : 逆場電源保護電路
- 傳送速度（AFUS） : 4Mbps
- 絕緣 : I/O和內部電路:光電耦合器絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）
ARIO-S1-DI04P
- 保護電路 : 逆場電源保護電路
- 傳送速度（AFUS） : 4Mbps
- 絕緣 : I/O和內部電路:光電耦合器絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）

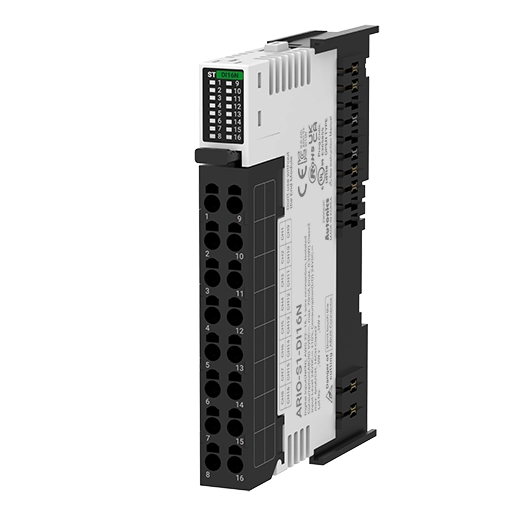

ARIO-S1-DI16N
- 保護電路 : 逆場電源保護電路
- 傳送速度（AFUS） : 4Mbps
- 絕緣 : I/O和內部電路:光電耦合器絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）

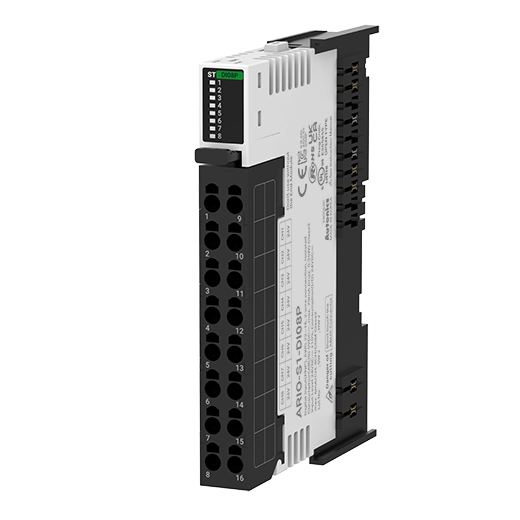

ARIO-S1-DI08P
- 保護電路 : 逆場電源保護電路
- 傳送速度（AFUS） : 4Mbps
- 絕緣 : I/O和內部電路:光電耦合器絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）
ARIO-S1-DI16P
- 保護電路 : 逆場電源保護電路
- 傳送速度（AFUS） : 4Mbps
- 絕緣 : I/O和內部電路:光電耦合器絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）

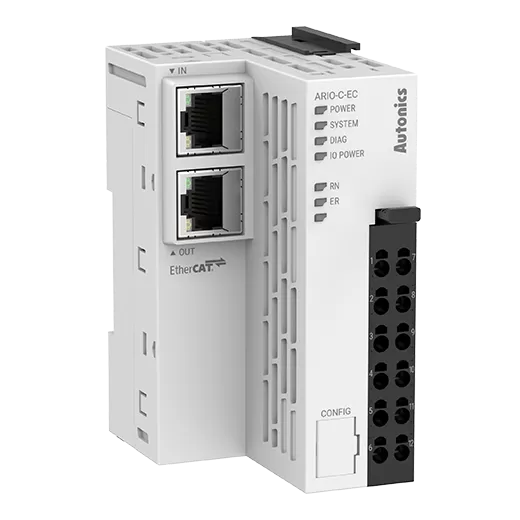

ARIO-C-EC
- 保護電路 : 逆場電源保護電路
- 供應功率 : - ARIO 連接埠: ≤ 9.6 W, ≤ 400 mA (≤ 200 mA/通道, 2 通道/COM)
- 現場: ≤ 96 W, ≤ 4,000 mA (≤ 2,000 mA/通道, 2 通道/COM) - 電源電壓 : - 耦合器輸入電壓:24 VDC
- ABUS電源電壓:5 VDC，≤960 mA
- 現場電源電壓:24 VDC - 消耗電流 : 24VDC 待機/運作: 200mA，最大負載: 400mA(現場網路+ USB通訊)
- 傳送速度（AFUS） : 4Mbps
ARIO-C-DN
- 保護電路 : 逆場電源保護電路
- 供應功率 : - ARIO 連接埠: ≤ 9.6 W, ≤ 400 mA (≤ 200 mA/通道, 2 通道/COM)
- 現場: ≤ 96 W, ≤ 4,000 mA (≤ 2,000 mA/通道, 2 通道/COM) - 電源電壓 : - 耦合器輸入電壓:24 VDC
- ABUS電源電壓:5 VDC，≤960 mA
- 現場電源電壓:24 VDC - 消耗電流 : 24VDC 待機/運作: 200mA，最大負載: 400mA(現場網路+ USB通訊)
- 傳送速度（AFUS） : 4Mbps

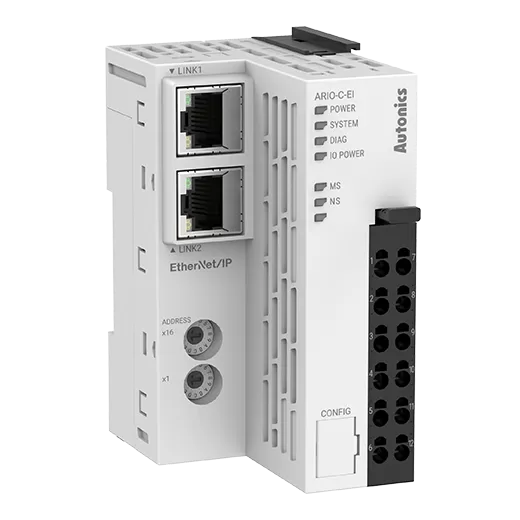

ARIO-C-EI
- 保護電路 : 逆場電源保護電路
- 供應功率 : - ARIO 連接埠: ≤ 9.6 W, ≤ 400 mA (≤ 200 mA/通道, 2 通道/COM)
- 現場: ≤ 96 W, ≤ 4,000 mA (≤ 2,000 mA/通道, 2 通道/COM) - 電源電壓 : - 耦合器輸入電壓:24 VDC
- ABUS電源電壓:5 VDC，≤960 mA
- 現場電源電壓:24 VDC - 消耗電流 : 24VDC 待機/運作: 200mA，最大負載: 400mA(現場網路+ USB通訊)
- 傳送速度（AFUS） : 4Mbps

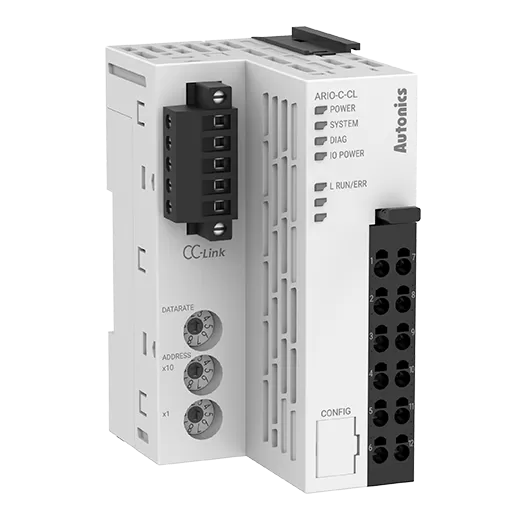

ARIO-C-CL
- 保護電路 : 逆場電源保護電路
- 供應功率 : - ARIO 連接埠: ≤ 9.6 W, ≤ 400 mA (≤ 200 mA/通道, 2 通道/COM)
- 現場: ≤ 96 W, ≤ 4,000 mA (≤ 2,000 mA/通道, 2 通道/COM) - 電源電壓 : - 耦合器輸入電壓:24 VDC
- ABUS電源電壓:5 VDC，≤960 mA
- 現場電源電壓:24 VDC - 消耗電流 : 24VDC 待機/運作: 200mA，最大負載: 400mA(現場網路+ USB通訊)
- 傳送速度（AFUS） : 4Mbps
ARIO-C-PB
- 保護電路 : 逆場電源保護電路
- 供應功率 : - ARIO 連接埠: ≤ 9.6 W, ≤ 400 mA (≤ 200 mA/通道, 2 通道/COM)
- 現場: ≤ 96 W, ≤ 4,000 mA (≤ 2,000 mA/通道, 2 通道/COM) - 電源電壓 : - 耦合器輸入電壓:24 VDC
- ABUS電源電壓:5 VDC，≤960 mA
- 現場電源電壓:24 VDC - 消耗電流 : 24VDC 待機/運作: 200mA，最大負載: 400mA(現場網路+ USB通訊)
- 傳送速度（AFUS） : 4Mbps

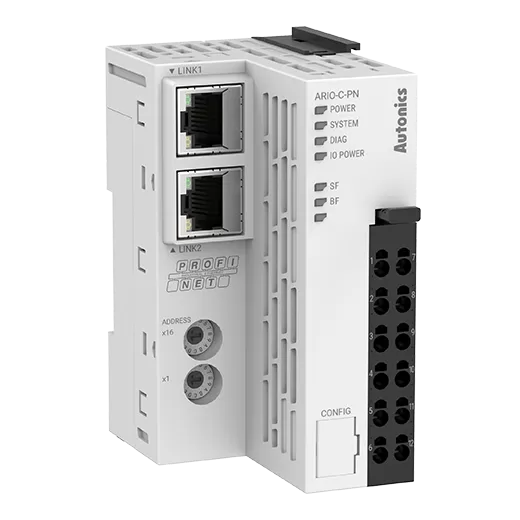

ARIO-C-PN
- 保護電路 : 逆場電源保護電路
- 供應功率 : - ARIO 連接埠: ≤ 9.6 W, ≤ 400 mA (≤ 200 mA/通道, 2 通道/COM)
- 現場: ≤ 96 W, ≤ 4,000 mA (≤ 2,000 mA/通道, 2 通道/COM) - 電源電壓 : - 耦合器輸入電壓:24 VDC
- ABUS電源電壓:5 VDC，≤960 mA
- 現場電源電壓:24 VDC - 消耗電流 : 24VDC 待機/運作: 200mA，最大負載: 400mA(現場網路+ USB通訊)
- 傳送速度（AFUS） : 4Mbps
ARIO-C-MR
- 保護電路 : 逆場電源保護電路
- 供應功率 : - ARIO 連接埠: ≤ 9.6 W, ≤ 400 mA (≤ 200 mA/通道, 2 通道/COM)
- 現場: ≤ 96 W, ≤ 4,000 mA (≤ 2,000 mA/通道, 2 通道/COM) - 電源電壓 : - 耦合器輸入電壓:24 VDC
- ABUS電源電壓:5 VDC，≤960 mA
- 現場電源電壓:24 VDC - 消耗電流 : 24VDC 待機/運作: 200mA，最大負載: 400mA(現場網路+ USB通訊)
- 傳送速度（AFUS） : 4Mbps
ARIO-C-MT
- 保護電路 : 逆場電源保護電路
- 供應功率 : - ARIO 連接埠: ≤ 9.6 W, ≤ 400 mA (≤ 200 mA/通道, 2 通道/COM)
- 現場: ≤ 96 W, ≤ 4,000 mA (≤ 2,000 mA/通道, 2 通道/COM) - 電源電壓 : - 耦合器輸入電壓:24 VDC
- ABUS電源電壓:5 VDC，≤960 mA
- 現場電源電壓:24 VDC - 消耗電流 : 24VDC 待機/運作: 200mA，最大負載: 400mA(現場網路+ USB通訊)
- 傳送速度（AFUS） : 4Mbps

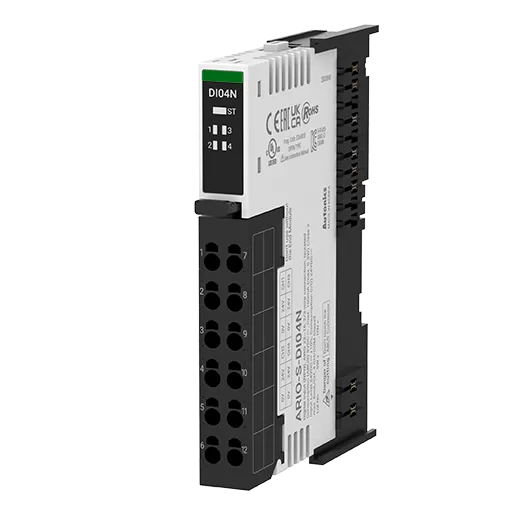

ARIO-S-DI04N
- 保護電路 : 逆場電源保護電路
- 傳送速度（AFUS） : 4Mbps
- 絕緣 : I/O和內部電路:光電耦合器絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）

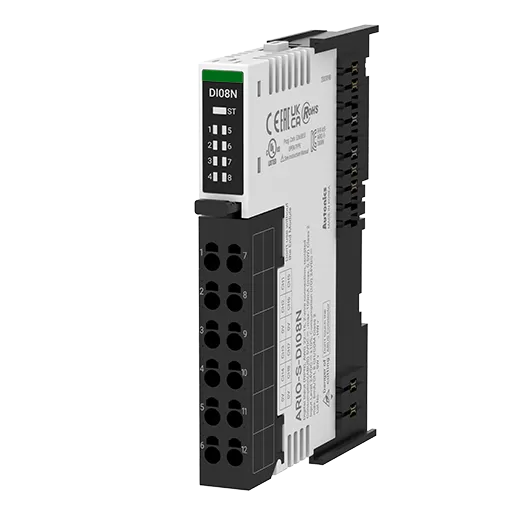

ARIO-S-DI08N
- 保護電路 : 逆場電源保護電路
- 傳送速度（AFUS） : 4Mbps
- 絕緣 : I/O和內部電路:光電耦合器絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）
ARIO-S-DI04P
- 保護電路 : 逆場電源保護電路
- 傳送速度（AFUS） : 4Mbps
- 絕緣 : I/O和內部電路:光電耦合器絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）

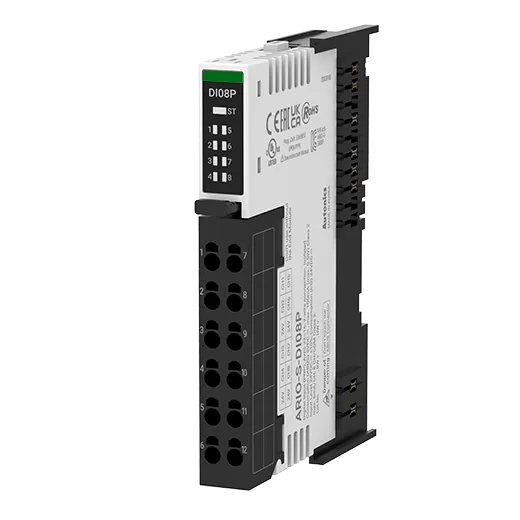

ARIO-S-DI08P
- 保護電路 : 逆場電源保護電路
- 傳送速度（AFUS） : 4Mbps
- 絕緣 : I/O和內部電路:光電耦合器絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）
ARIO-S-DO04N
- 保護電路 : 逆場電源保護電路、輸出短路保護電路
- 傳送速度（AFUS） : 4Mbps
- 絕緣 : I/O和內部電路:光電耦合器絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）
ARIO-S-DO08N
- 保護電路 : 逆場電源保護電路、輸出短路保護電路
- 傳送速度（AFUS） : 4Mbps
- 絕緣 : I/O和內部電路:光電耦合器絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）
ARIO-S-DO04P
- 保護電路 : 逆場電源保護電路、輸出短路保護電路
- 傳送速度（AFUS） : 4Mbps
- 絕緣 : I/O和內部電路:光電耦合器絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）

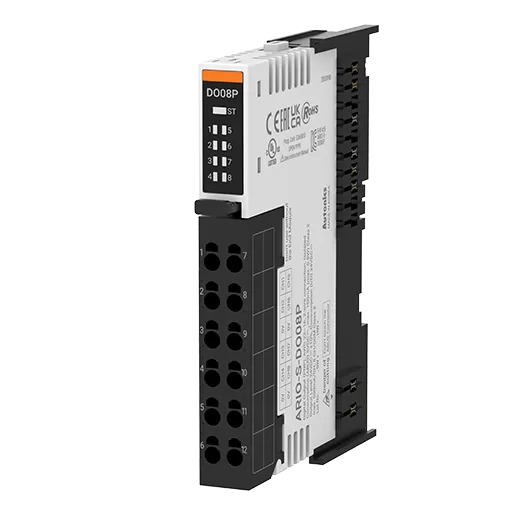

ARIO-S-DO08P
- 保護電路 : 逆場電源保護電路、輸出短路保護電路
- 傳送速度（AFUS） : 4Mbps
- 絕緣 : I/O和內部電路:光電耦合器絕緣
- 指示燈 : 模組狀態指示燈（綠色，紅色），通道狀態指示燈（綠色）
