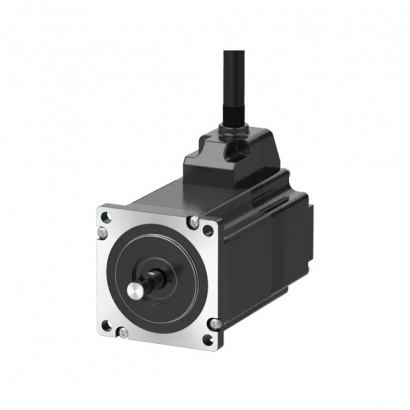

Ai-M 系列 2相閉環步進電機 - 力通

Ai-M 系列 2相閉環步進電機 - 力通

Autonics｜Ai-M 系列 2 相閉環步進電機內建編碼器，實現精確的反饋控制。該系列提供 20mm、28mm、35mm、42mm、56mm 和 60mm 六種框架尺寸，滿足多樣化的應用需求。

#2相 #整合編碼器 #編碼器回饋 #低熱量 #高扭力
－ ＋
加入詢價車
21.Autonics Ai-M 系列2相閉環步進電機.jpg
/
詳細介紹

產品特點下載​

產品規格下載Ai-M(英)  產品說明下載Ai-M(英)

認證書下載

產品認證下載CE  產品認證下載EAC  產品認證下載ROHS  產品認證下載UKCA


認證   認證   認證

產品規格​


※ Ai-M 系列 2相閉環步進電機

  • 框架尺寸：20mm、28mm、35mm、42mm、56mm、60mm
  • 相容驅動器：AiS-D、AiC-D、AiC-D-CL、AiC-D-EC 系列

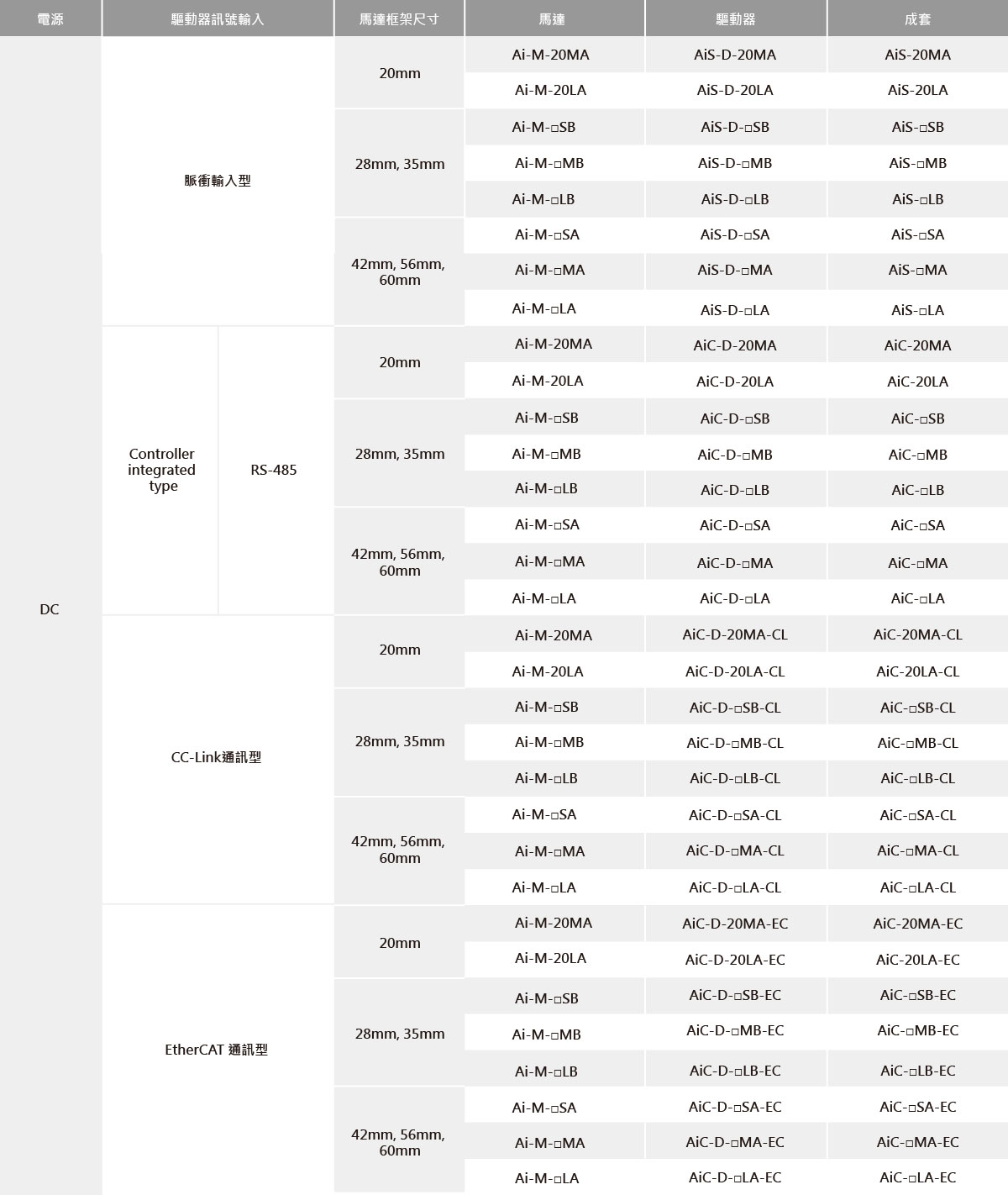

閉環步進系統設定方案

閉環步進系統設定方案

Ai-M 系列 型號

1Ai-M-20LA

Ai-M-20LA

  • 基本步進角[全/半] : 1.8º/0.9º
  • 最大保持扭矩 : 0.357kgf.cm
  • 轉子慣性力矩 : 2g·cm²
  • 繞線電阻 : 10.5Ω
  • 額定電流 : 0.6A/相
2Ai-M-20LA

Ai-M-20MA

  • 基本步進角[全/半] : 1.8º/0.9º
  • 最大保持扭矩 : 0.183kgf.cm
  • 轉子慣性力矩 : 2g·cm²
  • 繞線電阻 : 6.6Ω
  • 額定電流 : 0.6A/相
3Ai-M-28LB

Ai-M-28LB

  • 基本步進角[全/半] : 1.8º/0.9º
  • 最大保持扭矩 : 1.63kgf.cm
  • 轉子慣性力矩 : 18g·cm²
  • 繞線電阻 : 10.1Ω
  • 額定電流 : 1.0A/相
4Ai-M-28LB

Ai-M-28MB

  • 基本步進角[全/半] : 1.8º/0.9º
  • 最大保持扭矩 : 1.42kgf.cm
  • 轉子慣性力矩 : 12g·cm²
  • 繞線電阻 : 8.8Ω
  • 額定電流 : 1.0A/相
5Ai-M-28LB

Ai-M-28SB

  • 基本步進角[全/半] : 1.8º/0.9º
  • 最大保持扭矩 : 0.51kgf.cm
  • 轉子慣性力矩 : 9g·cm²
  • 繞線電阻 : 5.78Ω
  • 額定電流 : 1.0A/相
6Ai-M-35LB

Ai-M-35LB

  • 基本步進角[全/半] : 1.8º/0.9º
  • 最大保持扭矩 : 3.162kgf.cm
  • 轉子慣性力矩 : 22g·cm²
  • 繞線電阻 : 5Ω
  • 額定電流 : 1.2A/相
7Ai-M-35LB

Ai-M-35MB

  • 基本步進角[全/半] : 1.8º/0.9º
  • 最大保持扭矩 : 1.326kgf.cm
  • 轉子慣性力矩 : 14g·cm²
  • 繞線電阻 : 3.25Ω
  • 額定電流 : 1.2A/相
8Ai-M-35LB

Ai-M-35SB

  • 基本步進角[全/半] : 1.8º/0.9º
  • 最大保持扭矩 : 0.714kgf.cm
  • 轉子慣性力矩 : 8g·cm²
  • 繞線電阻 : 2.1Ω
  • 額定電流 : 1.2A/相
9AI-M-42MA

Ai-M-42LA

  • 基本步進角[全/半] : 1.8º/0.9º
  • 最大保持扭矩 : 4.89kgf.cm
  • 轉子慣性力矩 : 77g·cm²
  • 繞線電阻 : 2.1Ω
  • 額定電流 : 1.7A/相
10Ai-M-42LA-V2

Ai-M-42LA-V2

  • 最大保持扭矩 : 0.51 N m
  • 轉子慣性力矩 : 72×10-7kg.m²
  • 額定電流 : 1.7A/相
  • 基本步進角[全/半] : 1.8º/0.9º
  • 繞線電阻 : 1.9Ω
11AI-M-42MA

Ai-M-42MA

  • 基本步進角[全/半] : 1.8º/0.9º
  • 最大保持扭矩 : 4.08kgf.cm
  • 轉子慣性力矩 : 54g·cm²
  • 繞線電阻 : 1.85Ω
  • 額定電流 : 1.7A/相
12Ai-M-42MA-V2

Ai-M-42MA-V2

  • 最大保持扭矩 : 0.373 N m
  • 轉子慣性力矩 : 52×10-7kg.m²
  • 額定電流 : 1.7A/相
  • 基本步進角[全/半] : 1.8º/0.9º
  • 繞線電阻 : 1.65Ω
13AI-M-42MA

Ai-M-42SA

  • 基本步進角[全/半] : 1.8º/0.9º
  • 最大保持扭矩 : 2.55kgf.cm
  • 轉子慣性力矩 : 35g·cm²
  • 繞線電阻 : 1.7Ω
  • 額定電流 : 1.7A/相
14Ai-M-42SA-V2

Ai-M-42SA-V2

  • 最大保持扭矩 : 0.261 N m
  • 轉子慣性力矩 : 33×10-7kg.m²
  • 額定電流 : 1.7A/相
  • 基本步進角[全/半] : 1.8º/0.9º
  • 繞線電阻 : 1.35Ω
15AI-M-56MA

Ai-M-56LA

  • 基本步進角[全/半] : 1.8º/0.9º
  • 最大保持扭矩 : 20.39kgf.cm
  • 轉子慣性力矩 : 480g·cm²
  • 繞線電阻 : 0.93Ω
  • 額定電流 : 3.5A/相
16Ai-M-56LA-V2

Ai-M-56LA-V2

  • 最大保持扭矩 : 2.2 N m
  • 轉子慣性力矩 : 470×10-7kg.m²
  • 額定電流 : 3.5A/相
  • 基本步進角[全/半] : 1.8º/0.9º
  • 繞線電阻 : 0.85Ω
17AI-M-56MA

Ai-M-56MA

  • 基本步進角[全/半] : 1.8º/0.9º
  • 最大保持扭矩 : 12.24kgf.cm
  • 轉子慣性力矩 : 280g·cm²
  • 繞線電阻 : 0.57Ω
  • 額定電流 : 3.5A/相
18Ai-M-56MA-V2

Ai-M-56MA-V2

  • 最大保持扭矩 : 1.24A
  • 轉子慣性力矩 : 245×10-7kg.m²
  • 額定電流 : 3.5A/相
  • 基本步進角[全/半] : 1.8º/0.9º
  • 繞線電阻 : 0.55Ω
19AI-M-56MA

Ai-M-56SA

  • 基本步進角[全/半] : 1.8º/0.9º
  • 最大保持扭矩 : 6.12kgf.cm
  • 轉子慣性力矩 : 140g·cm²
  • 繞線電阻 : 0.55Ω
  • 額定電流 : 3.5A/相
20Ai-M-56SA-V2

Ai-M-56SA-V2

  • 最大保持扭矩 : 0.789 N m
  • 轉子慣性力矩 : 145×10-7kg.m²
  • 額定電流 : 3.5A/相
  • 基本步進角[全/半] : 1.8º/0.9º
  • 繞線電阻 : 0.43Ω
21AI-M-60MA

Ai-M-60LA

  • 基本步進角[全/半] : 1.8º/0.9º
  • 最大保持扭矩 : 29.57kgf.cm
  • 轉子慣性力矩 : 690g·cm²
  • 繞線電阻 : 1.3Ω
  • 額定電流 : 3.5A/相
22Ai-M-60LA-V2

Ai-M-60LA-V2

  • 最大保持扭矩 : 2.4 N m
  • 轉子慣性力矩 : 920×10-7kg.m²
  • 額定電流 : 3.5A/相
  • 基本步進角[全/半] : 1.8º/0.9º
  • 繞線電阻 : 0.8Ω
23AI-M-60MA

Ai-M-60MA

  • 基本步進角[全/半] : 1.8º/0.9º
  • 最大保持扭矩 : 22.43kgf.cm
  • 轉子慣性力矩 : 490g·cm²
  • 繞線電阻 : 1.23Ω
  • 額定電流 : 3.5A/相
24Ai-M-60MA-V2

Ai-M-60MA-V2

  • 最大保持扭矩 : 1.74 N m
  • 轉子慣性力矩 : 590×10-7kg.m²
  • 額定電流 : 3.5A/相
  • 基本步進角[全/半] : 1.8º/0.9º
  • 繞線電阻 : 0.6Ω
25AI-M-60MA

Ai-M-60SA

  • 基本步進角[全/半] : 1.8º/0.9º
  • 最大保持扭矩 : 11.22kgf.cm
  • 轉子慣性力矩 : 240g·cm²
  • 繞線電阻 : 1Ω
  • 額定電流 : 3.5A/相
26Ai-M-60SA-V2

Ai-M-60SA-V2

  • 最大保持扭矩 : 0.858 N m
  • 轉子慣性力矩 : 280×10-7kg.m²
  • 額定電流 : 3.5A/相
  • 基本步進角[全/半] : 1.8º/0.9º
  • 繞線電阻 : 0.39Ω
