產品規格

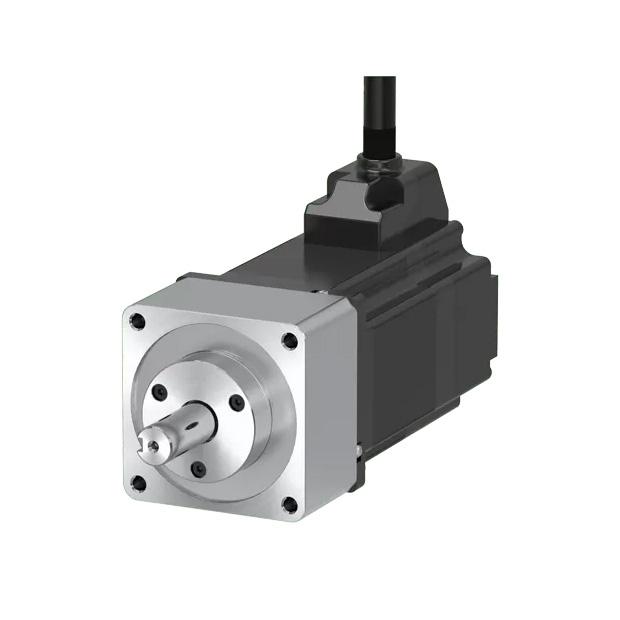

※ Ai-M-G/R 系列 內建減速/勵磁 2 相閉環步進電機
- 內建減速型馬達 (Ai-M-G)
- 內建旋轉勵磁型馬達 (Ai-M-R)
- 框架尺寸：□42mm、□60mm
- 相容驅動器：AiS-D、AiC-D、AiC-D-CL、AiC-D-EC 系列
閉環步進系統設定方案
- 內建減速型
※ 內建減速型無法成套訂購，請單獨購買馬達/驅動器。
- 內建旋轉勵磁型
※ 內建旋轉勵磁型無法成套訂購，請另外購買馬達/驅動器。
小巧尺寸
減速/旋轉勵磁型電機，體積小，重量輕，可輕鬆安裝在狹小空間。
Ai-M-G/R 系列 型號

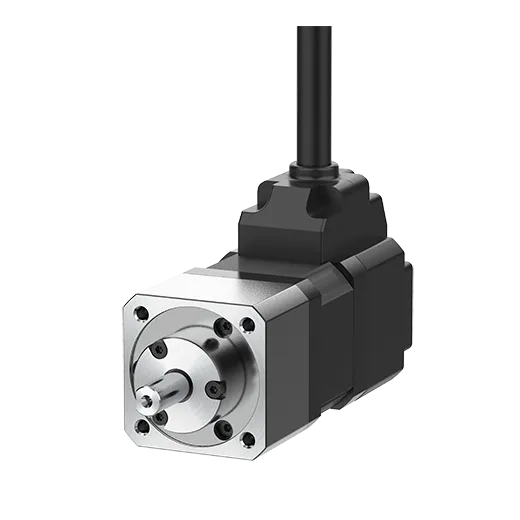

Ai-M-42MA-G10
- 馬達類型 : 內建減速型
- 減速比 : 1:10
- 最大保持扭矩 : 2N.m
- 轉子慣性力矩 : 54×10-7 kg.m²
- 額定電流 : 1.7A/相
Ai-M-42MA-G5
- 馬達類型 : 內建減速型
- 減速比 : 1:5
- 最大保持扭矩 : 1.5N.m
- 轉子慣性力矩 : 54×10-7 kg.m²
- 額定電流 : 1.7A/相
Ai-M-42MA-G7.2
- 馬達類型 : 內建減速型
- 減速比 : 1:7.2
- 最大保持扭矩 : 2N.m
- 轉子慣性力矩 : 54×10-7 kg.m²
- 額定電流 : 1.7A/相
Ai-M-60MA-G10
- 馬達類型 : 內建減速型
- 減速比 : 1:10
- 最大保持扭矩 : 11N.m
- 轉子慣性力矩 : 490×10-7 kg.m²
- 額定電流 : 3.5A/相

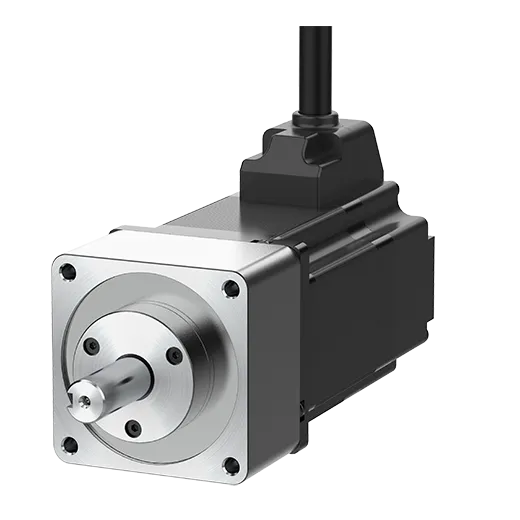

Ai-M-60MA-G5
- 馬達類型 : 內建減速型
- 減速比 : 1:5
- 最大保持扭矩 : 7N.m
- 轉子慣性力矩 : 490×10-7 kg.m²
- 額定電流 : 3.5A/相
Ai-M-60MA-G7.2
- 馬達類型 : 內建減速型
- 減速比 : 1:7.2
- 最大保持扭矩 : 9N.m
- 轉子慣性力矩 : 490×10-7 kg.m²
- 額定電流 : 3.5A/相

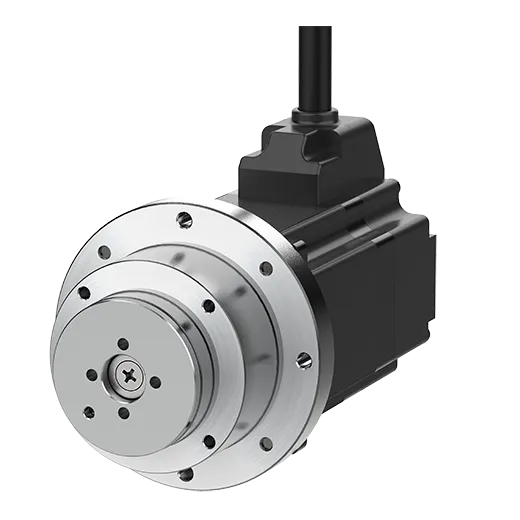

Ai-M-60MA-R10
- 馬達類型 : 內建旋轉執行器類型
- 減速比 : 1:10
- 最大保持扭矩 : 11N.m
- 轉子慣性力矩 : 490×10-7 kg.m²
- 額定電流 : 3.5A/相
Ai-M-60MA-R5
- 馬達類型 : 內建旋轉執行器類型
- 減速比 : 1:5
- 最大保持扭矩 : 7N.m
- 轉子慣性力矩 : 490×10-7 kg.m²
- 額定電流 : 3.5A/相
Ai-M-60MA-R7.2
- 馬達類型 : 內建旋轉執行器類型
- 減速比 : 1:7.2
- 最大保持扭矩 : 9N.m
- 轉子慣性力矩 : 490×10-7 kg.m²
- 額定電流 : 3.5A/相
