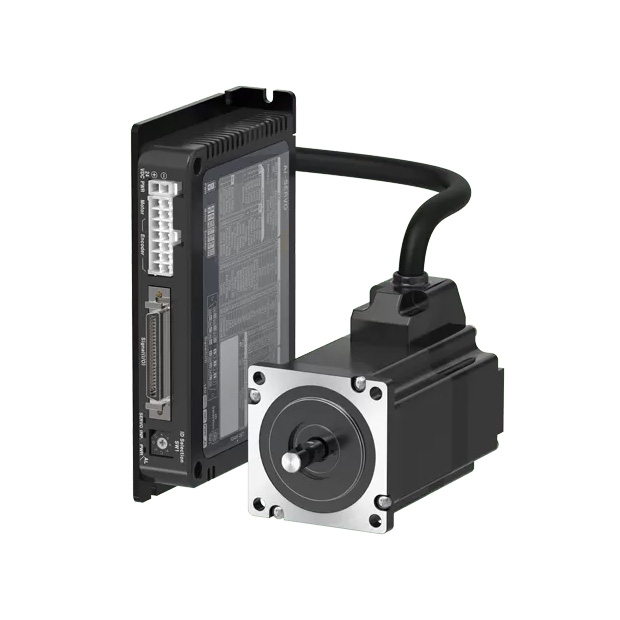

※ AiC 系列 控制器一體成型2相閉環步進馬達系統
- 精確即時位置控制：閉環系統提供高精度的即時位置控制，確保穩定運行。
- 高速大扭力驅動：無丟步設計，保證在高速運行中提供強大扭力。
- 集成驅動器與控制器：馬達驅動器與控制器一體化設計，簡化系統結構，提升操作效率。
- 多軸控制能力：通過RS-485通訊，最多可控制31個軸，實現多軸協同運作。
- 運動控制軟體：提供基於Windows的運動控制軟體（atMotion），輕鬆進行參數設定與監控。
- 多樣化操作模式：支援4種動作模式：Jog、Continuous、Index、Program，滿足不同應用需求。
- 內建煞車型電機：可選擇內建煞車型電機，適用於需要精確停止控制的場景。
- 內建減速與旋轉勵磁型馬達：提供內建減速機與旋轉勵磁型馬達，確保高精度與穩定性。
閉環系統
無抖動
快速回應
整合控制器
RS-485通訊(Modbus RTU)
內建煞車
控制多達31軸
閉環步進系統設定方案
- 標準型
- 内置制動器型
- 內建減速型
※ 內建減速型無法成套訂購，請單獨購買馬達/驅動器。
- 內建旋轉勵磁型
※ 內建旋轉勵磁型無法成套訂購，請另外購買馬達/驅動器。
閉環步進馬達控制
步進馬達系統透過整合編碼器的回饋提供精確的位置控制，相較於傳統伺服馬達無需調諧，無抖動。
驅動器 + 整合控制器
AiC系列具有整合控制器的驅動器，可使用提供的atMotion軟體和RS-485通訊同時控制多個馬達軸。
提供運動控制軟體(atMotion)
atMotion運動控制軟體提供直覺的使用者介面，使用戶可以輕鬆設定參數和監控數據。
內建煞車型電機
內建煞車型馬達和驅動器可以更安全地控制垂直負載。 煞車位於後部，單獨的煞車連接器連接方便。
產品應用
PCB裝載機
閉環步進馬達系統用於控制將PCB板移入PCB裝載機中的傳送帶。
取&放流程
PSS系列可用於偵測真空噴射器的壓力，以及取放過程中的吸附。
加工中心
端子台用於在加工中心分配來自開關電源(SMPS)的電源。
AGV (自動引導車輛), 機器人控制器
圖形觸控螢幕安裝在自動引導車輛(AGV)或機械手臂上，以控制和監控自動移動。
半導體船載卸料機
圖形觸控螢幕安裝在半導體船載卸載機上，以控制和監控晶圓的運送過程。
LED背光單元檢查與切割
閉環步進馬達系統，整合控制器和煞車器，用於控制LED背光單元偵測和切割機器中的產品傳輸。
AiC 系列 型號

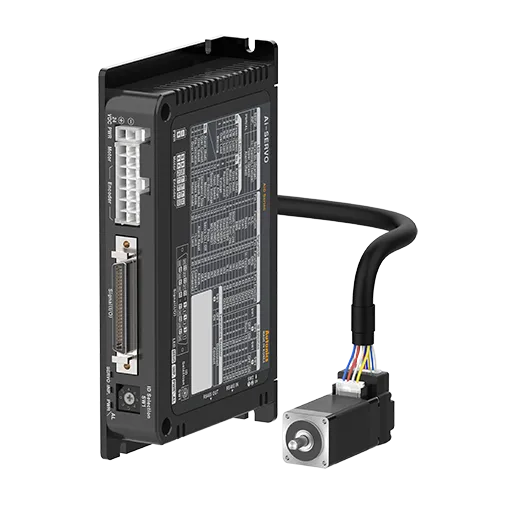

AiC-20LA
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 60 W
- 驅動器最大驅動電流 : 0.6A/相
- 馬達轉子慣性力矩 : 2×10-7 kg · m²
AiC-20MA
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 60 W
- 驅動器最大驅動電流 : 0.6A/相
- 馬達轉子慣性力矩 : 2×10-7 kg · m²

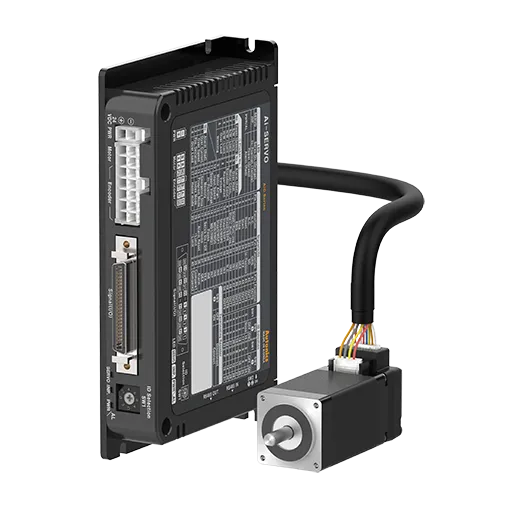

AiC-28LB
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 60 W
- 驅動器最大驅動電流 : 1.0A/相
- 馬達轉子慣性力矩 : 18×10-7 kg · m²

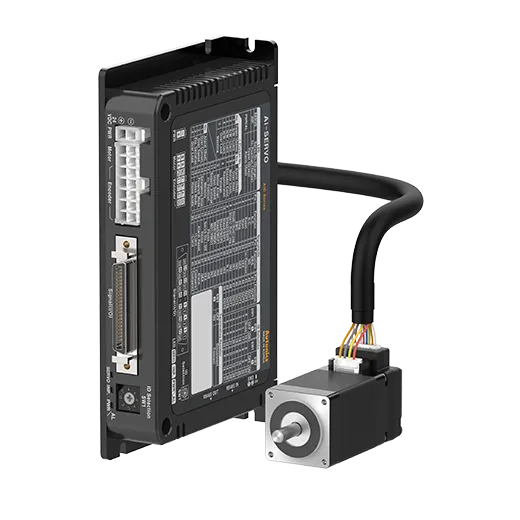

AiC-28MB
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 60 W
- 驅動器最大驅動電流 : 1.0A/相
- 馬達轉子慣性力矩 : 12×10-7 kg · m²

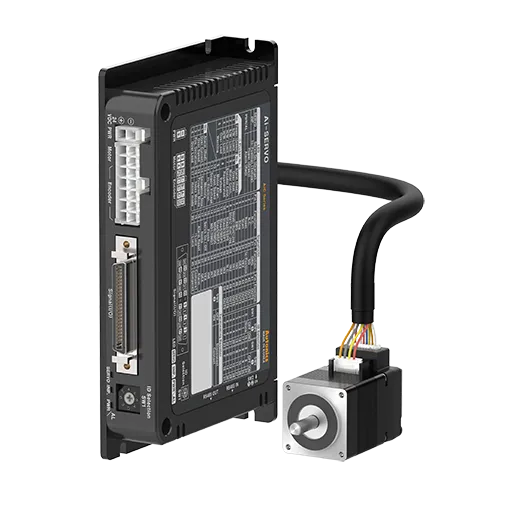

AiC-28SB
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 60 W
- 驅動器最大驅動電流 : 1.0A/相
- 馬達轉子慣性力矩 : 9×10-7 kg · m²

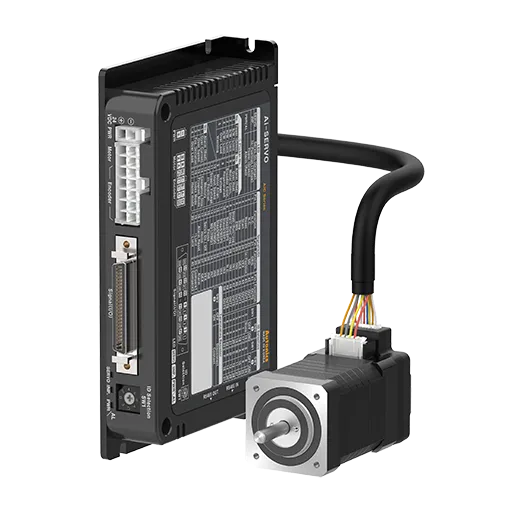

AiC-35LB
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 60 W
- 驅動器最大驅動電流 : 1.2A/相
- 馬達轉子慣性力矩 : 22×10-7 kg · m²
AiC-35MB
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 60 W
- 驅動器最大驅動電流 : 1.2A/相
- 馬達轉子慣性力矩 : 14×10-7 kg · m²

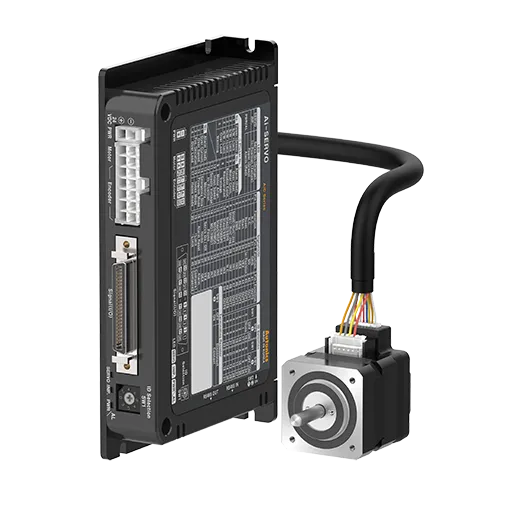

AiC-35SB
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 60 W
- 驅動器最大驅動電流 : 1.2A/相
- 馬達轉子慣性力矩 : 8×10-7 kg · m²
AIC-42LA
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 60 W
- 驅動器最大驅動電流 : 1.7A/相
- 馬達轉子慣性力矩 : 77×10-7 kg · m²

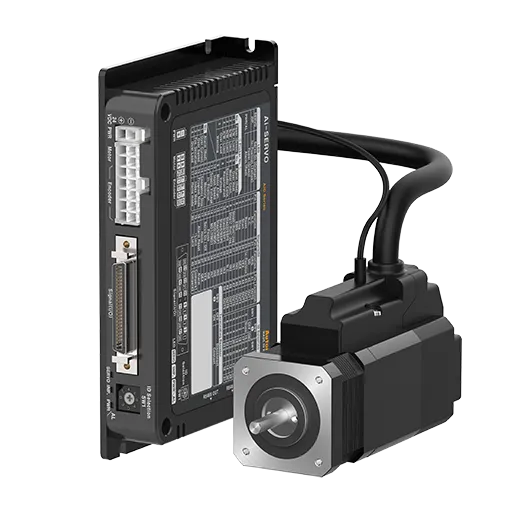

AiC-42LA-B
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 60 W
- 驅動器最大驅動電流 : 1.7A/相
- 馬達轉子慣性力矩 : 77×10-7 kg · m²

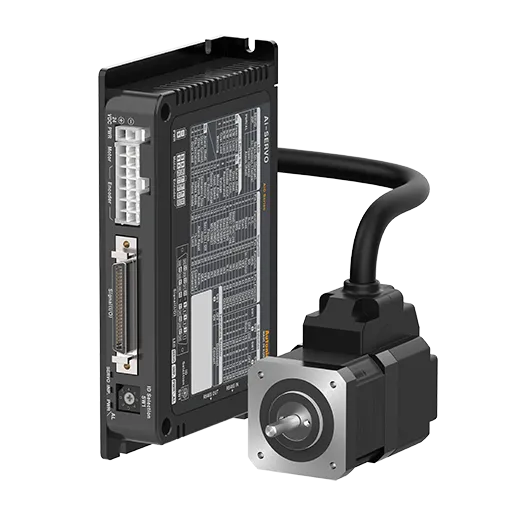

AIC-42MA
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 60 W
- 驅動器最大驅動電流 : 1.7A/相
- 馬達轉子慣性力矩 : 54×10-7 kg · m²
AiC-42MA-B
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 60 W
- 驅動器最大驅動電流 : 1.7A/相
- 馬達轉子慣性力矩 : 54×10-7 kg · m²
AIC-42SA
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 60 W
- 驅動器最大驅動電流 : 1.7A/相
- 馬達_最大保持轉矩 : 0.25 N m
AiC-42SA-B
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 60 W
- 驅動器最大驅動電流 : 1.7A/相
- 馬達_最大保持轉矩 : 0.25 N m
AIC-56LA
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 120 W
- 驅動器最大驅動電流 : 3.5A/相
- 馬達轉子慣性力矩 : 480×10-7 kg · m²

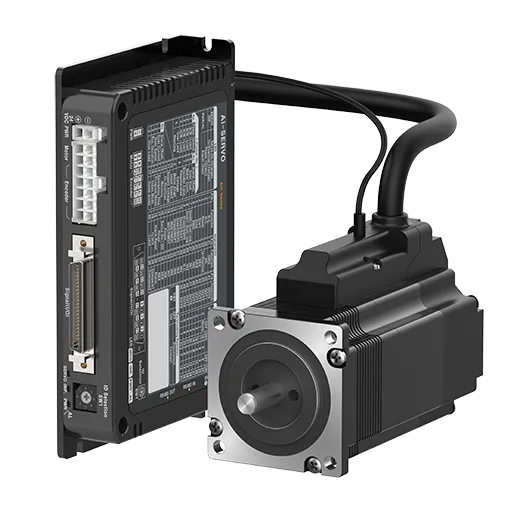

AiC-56LA-B
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 120 W
- 驅動器最大驅動電流 : 3.5A/相
- 馬達轉子慣性力矩 : 480×10-7 kg · m²

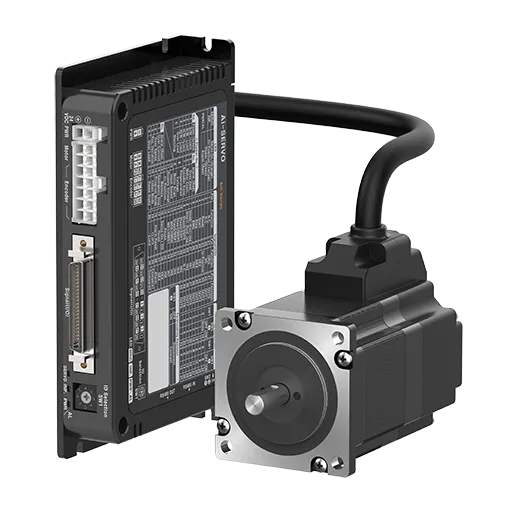

AIC-56MA
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 120 W
- 驅動器最大驅動電流 : 3.5A/相
- 馬達轉子慣性力矩 : 280×10-7 kg · m²
AiC-56MA-B
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 120 W
- 驅動器最大驅動電流 : 3.5A/相
- 馬達轉子慣性力矩 : 280×10-7 kg · m²
AIC-56SA
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 120 W
- 驅動器最大驅動電流 : 3.5A/相
- 馬達轉子慣性力矩 : 140×10-7 kg · m²
AiC-56SA-B
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 120 W
- 驅動器最大驅動電流 : 3.5A/相
- 馬達轉子慣性力矩 : 140×10-7 kg · m²
AIC-60LA
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 240 W
- 驅動器最大驅動電流 : 3.5A/相
- 馬達轉子慣性力矩 : 690×10-7 kg · m²
AiC-60LA-B
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 240 W
- 驅動器最大驅動電流 : 3.5A/相
- 馬達轉子慣性力矩 : 690×10-7 kg · m²

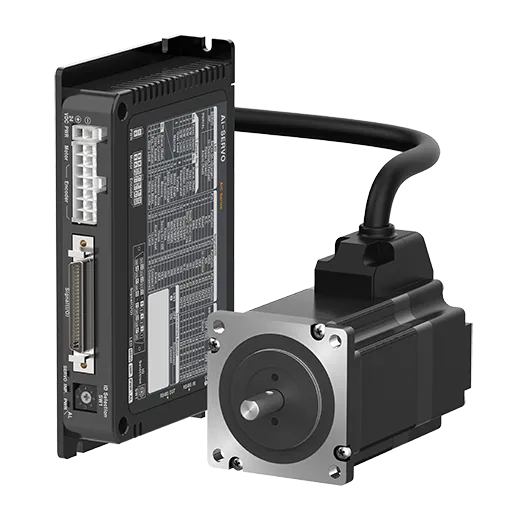

AIC-60MA
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 240 W
- 驅動器最大驅動電流 : 3.5A/相
- 馬達轉子慣性力矩 : 490×10-7 kg · m²
AiC-60MA-B
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 240 W
- 驅動器最大驅動電流 : 3.5A/相
- 馬達轉子慣性力矩 : 490×10-7 kg · m²
AIC-60SA
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 240 W
- 驅動器最大驅動電流 : 3.5A/相
- 馬達轉子慣性力矩 : 240×10-7 kg · m²

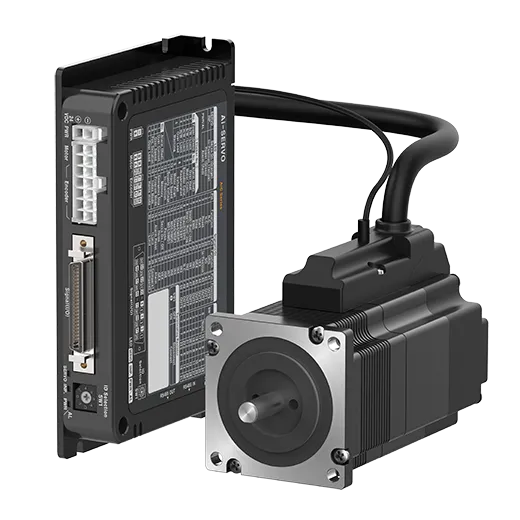

AiC-60SA-B
- 驅動器-通訊規格 : Modbus RTU
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 240 W
- 驅動器最大驅動電流 : 3.5A/相
- 馬達轉子慣性力矩 : 240×10-7 kg · m²
