※ AiC-MT 系列 Modbus TCP通訊型2相閉迴路步進馬達系統
本產品提供卓越的精度與控制能力，適用於多軸運動控制需求：
- 即時位置控制 : 採用閉迴路系統，實現高速、高扭力驅動，無丟步現象，確保穩定性與精準度。
- 強大通訊能力 : 基於乙太網路 Modbus TCP 協定，支持多達 254 軸控制，通過雛菊鏈方式進行 LAN 連接，內建 2 埠乙太網路交換 hub，簡化系統布線。
- 智能軟體支持 : 配套 Windows 基礎軟體 atMotion，提供便捷的參數設定與即時狀態監控功能。
- 清晰狀態顯示 : 7段顯示器可顯示警報與狀態信息，提升操作便捷性。
- 高整合性設計 : 內建煞車型電機、減速機及旋轉勵磁型電機，提供更高效能的一體化解決方案。
此產品適合高精度運動控制應用，為您的系統提供穩定、靈活、高效的控制解決方案。
閉環系統
Modbus TCP 通訊協定
無抖動
快速回應
內建煞車
雛菊鏈連接
控制多軸
閉迴路步進系統成套方案
- 標準型
- 內建煞車型
- 內建減速型
- 內建旋轉勵磁型
閉環步進馬達控制
整合編碼器回饋的步進馬達系統能提供精確的位置控制，相較於傳統伺服馬達，無需調諧且無抖動，具備更高的穩定性與便利性。
Modbus TCP 通訊協定
AiC-MT系列馬達系統具備基於乙太網路的高速Modbus TCP通訊功能，確保主設備與從設備之間的高度相容性與穩定性。
最多可控制254軸
AiC-MT系列支援透過Modbus TCP通訊控制多達254軸，並可透過菊花鏈連接至具備雙埠乙太網路的集線器，實現靈活且高效的系統擴展。
提供運動控制軟體(atMotion)
atMotion運動控制軟體提供直觀的使用者介面，使用戶能輕鬆完成參數設定並實時監控數據，提升操作效率與便利性。
內建煞車型電機
內建煞車的馬達與驅動器可安全控制垂直負載，煞車設置於後部，並採用獨立連接器設計，確保連接簡便且高效。
產品應用
PCB裝載機
閉環步進馬達系統用於控制將PCB板移入PCB裝載機中的傳送帶。
取&放流程
PSS系列可用於偵測真空噴射器的壓力，以及取放過程中的吸附。
加工中心
端子台用於在加工中心分配來自開關電源(SMPS)的電源。
AGV (自動引導車輛), 機器人控制器
圖形觸控螢幕安裝在自動引導車輛(AGV)或機械手臂上，以控制和監控自動移動。
半導體船載卸料機
圖形觸控螢幕安裝在半導體船載卸載機上，以控制和監控晶圓的運送過程。
AiC-MT 系列 型號

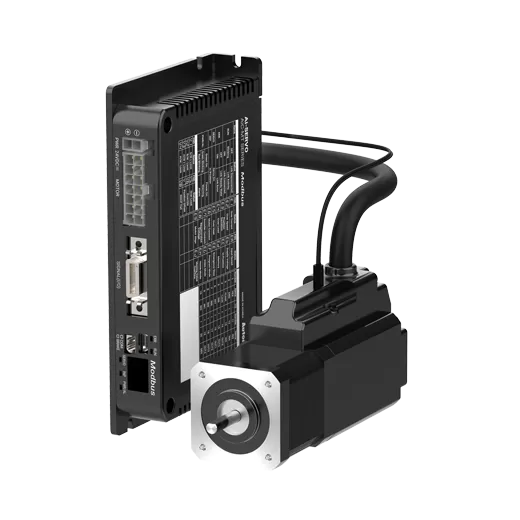

AiC-42LA-B-MT
- 驅動器-通訊規格 : Ethernet Modbus TCP
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 60 W
- 驅動器最大驅動電流 : 1.7A/相
- 馬達轉子慣性力矩 : 77×10-7 kg · m²

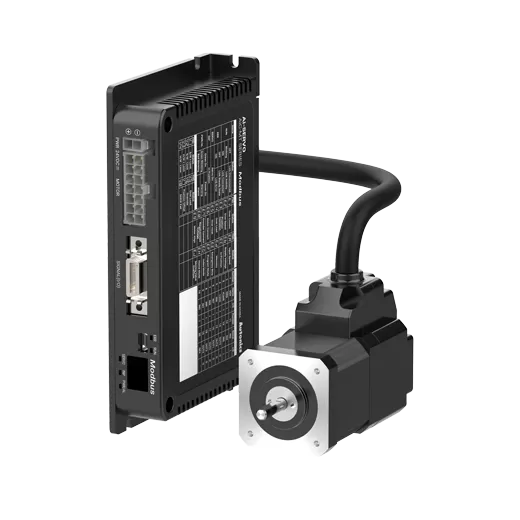

AiC-42LA-MT
- 驅動器-通訊規格 : Ethernet Modbus TCP
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 60 W
- 驅動器最大驅動電流 : 1.7A/相
- 馬達轉子慣性力矩 : 77×10-7 kg · m²
AiC-42MA-B-MT
- 驅動器-通訊規格 : Ethernet Modbus TCP
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 60 W
- 驅動器最大驅動電流 : 1.7A/相
- 馬達轉子慣性力矩 : 54×10-7 kg · m²

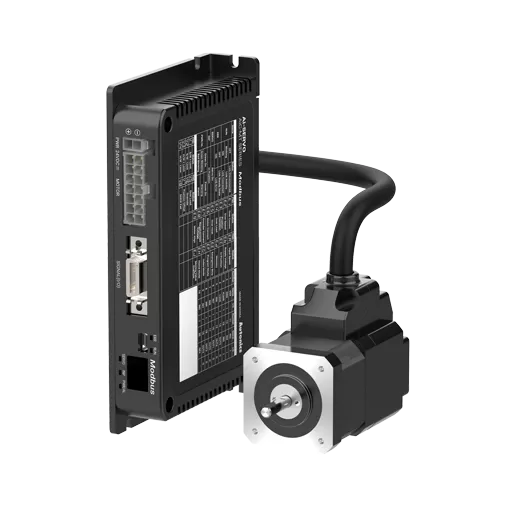

AiC-42MA-MT
- 驅動器-通訊規格 : Ethernet Modbus TCP
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 60 W
- 驅動器最大驅動電流 : 1.7A/相
- 馬達轉子慣性力矩 : 54×10-7 kg · m²

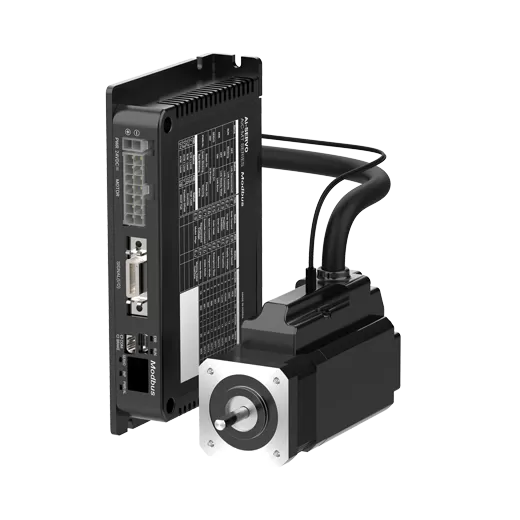

AiC-42SA-B-MT
- 驅動器-通訊規格 : Ethernet Modbus TCP
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 60 W
- 驅動器最大驅動電流 : 1.7A/相
- 馬達_最大保持轉矩 : 0.25 N m

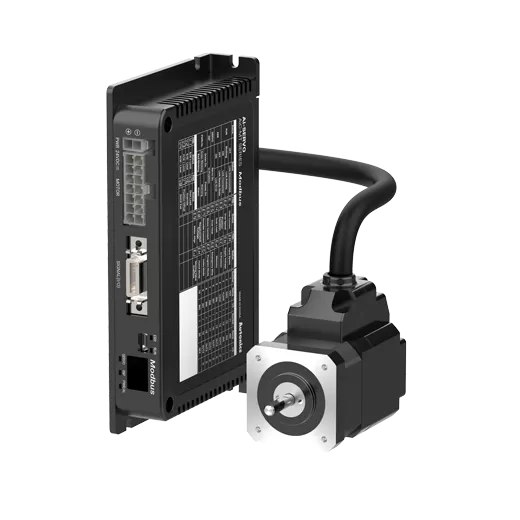

AiC-42SA-MT
- 驅動器-通訊規格 : Ethernet Modbus TCP
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 60 W
- 驅動器最大驅動電流 : 1.7A/相
- 馬達_最大保持轉矩 : 0.25 N m
AiC-56LA-B-MT
- 驅動器-通訊規格 : Ethernet Modbus TCP
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 120 W
- 驅動器最大驅動電流 : 3.5A/相
- 馬達轉子慣性力矩 : 480×10-7 kg · m²

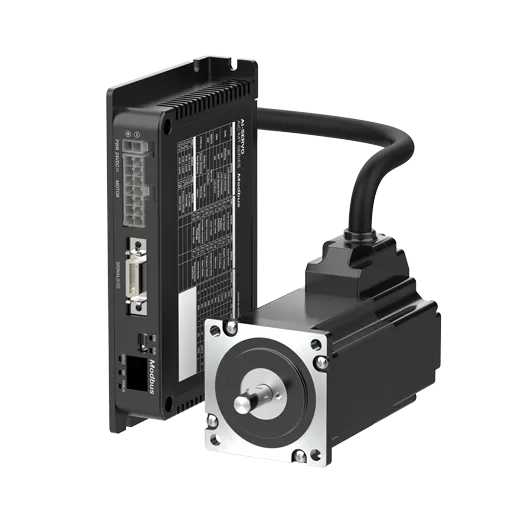

AiC-56LA-MT
- 驅動器-通訊規格 : Ethernet Modbus TCP
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 120 W
- 驅動器最大驅動電流 : 3.5A/相
- 馬達轉子慣性力矩 : 480×10-7 kg · m²
AiC-56MA-B-MT
- 驅動器-通訊規格 : Ethernet Modbus TCP
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 120 W
- 驅動器最大驅動電流 : 3.5A/相
- 馬達轉子慣性力矩 : 280×10-7 kg · m²

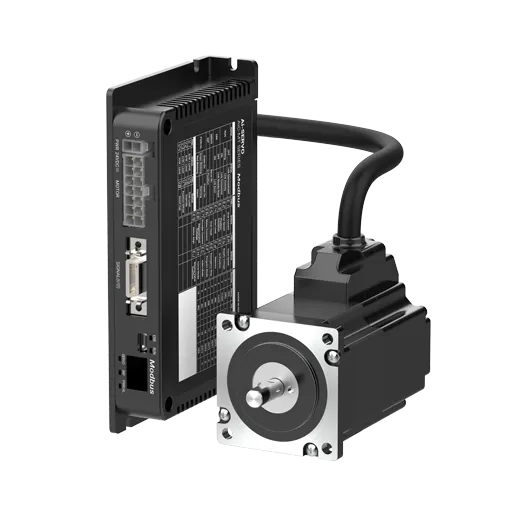

AiC-56MA-MT
- 驅動器-通訊規格 : Ethernet Modbus TCP
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 120 W
- 驅動器最大驅動電流 : 3.5A/相
- 馬達轉子慣性力矩 : 280×10-7 kg · m²

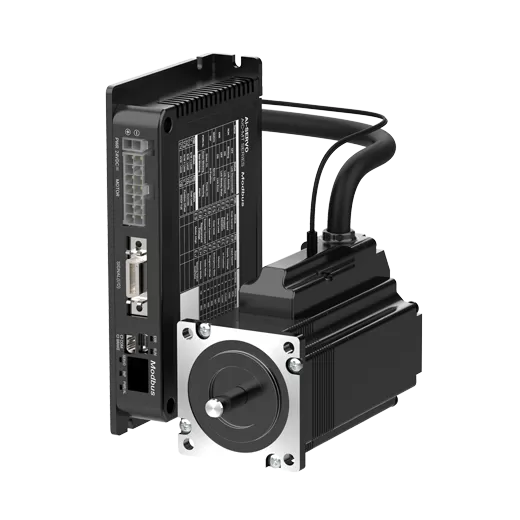

AiC-56SA-B-MT
- 驅動器-通訊規格 : Ethernet Modbus TCP
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 120 W
- 驅動器最大驅動電流 : 3.5A/相
- 馬達轉子慣性力矩 : 140×10-7 kg · m²

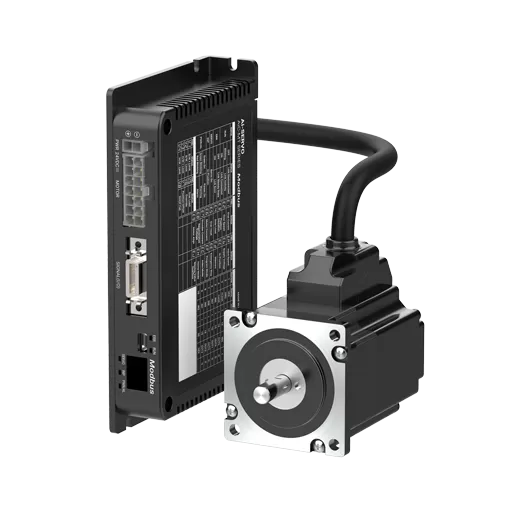

AiC-56SA-MT
- 驅動器-通訊規格 : Ethernet Modbus TCP
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 120 W
- 驅動器最大驅動電流 : 3.5A/相
- 馬達轉子慣性力矩 : 140×10-7 kg · m²

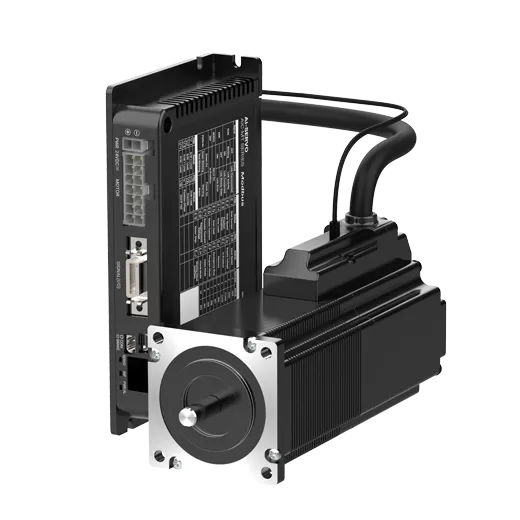

AiC-60LA-B-MT
- 驅動器-通訊規格 : Ethernet Modbus TCP
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 240 W
- 驅動器最大驅動電流 : 3.5A/相
- 馬達轉子慣性力矩 : 690×10-7 kg · m²
AiC-60LA-MT
- 驅動器-通訊規格 : Ethernet Modbus TCP
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 240 W
- 驅動器最大驅動電流 : 3.5A/相
- 馬達轉子慣性力矩 : 690×10-7 kg · m²
AiC-60MA-B-MT
- 驅動器-通訊規格 : Ethernet Modbus TCP
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 240 W
- 驅動器最大驅動電流 : 3.5A/相
- 馬達轉子慣性力矩 : 490×10-7 kg · m²

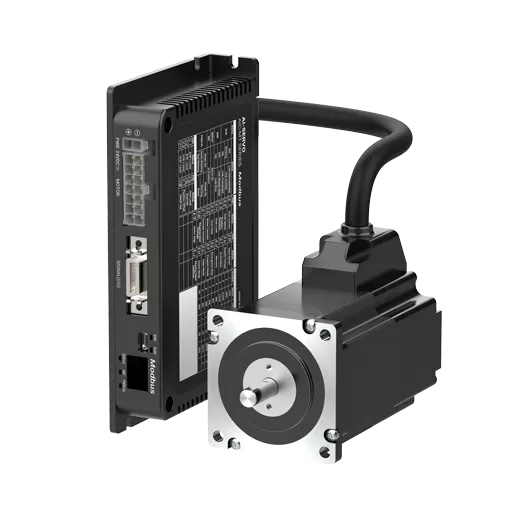

AiC-60MA-MT
- 驅動器-通訊規格 : Ethernet Modbus TCP
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 240 W
- 驅動器最大驅動電流 : 3.5A/相
- 馬達轉子慣性力矩 : 490×10-7 kg · m²

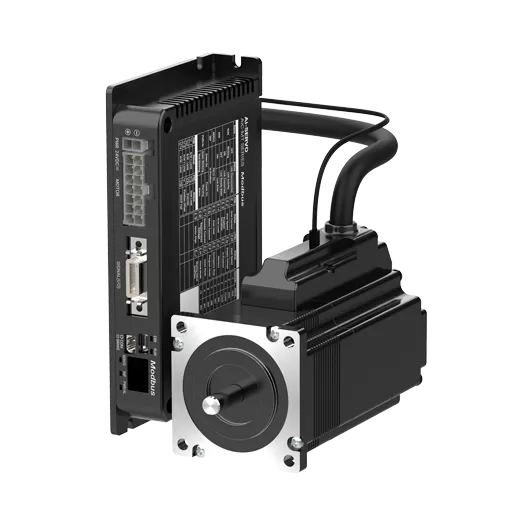

AiC-60SA-B-MT
- 驅動器-通訊規格 : Ethernet Modbus TCP
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 240 W
- 驅動器最大驅動電流 : 3.5A/相
- 馬達轉子慣性力矩 : 240×10-7 kg · m²

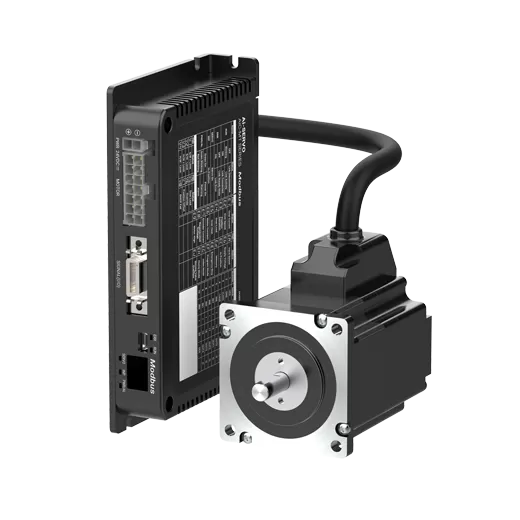

AiC-60SA-MT
- 驅動器-通訊規格 : Ethernet Modbus TCP
- 驅動器-電源電壓 : 24VDC
- 驅動器-最大驅動功率 : ≤ 240 W
- 驅動器最大驅動電流 : 3.5A/相
- 馬達轉子慣性力矩 : 240×10-7 kg · m²
