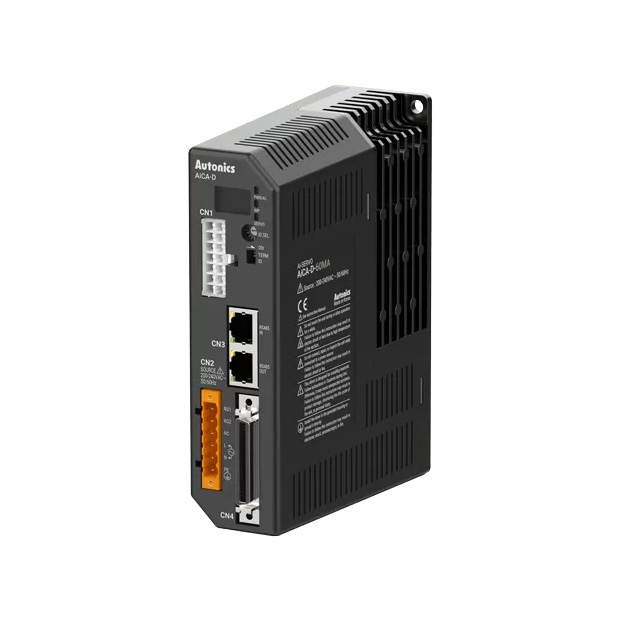

※ AiCA-D 系列 AC電源型2相閉環步進馬達驅動器
※ 此產品系列新增60mm與86mm內建煞車型選項，提供更多應用選擇。主要特點包括：
- 閉環系統：實現精確的即時位置控制，保證穩定運行。
- 高速大扭矩驅動：在高速運行時維持高扭矩，無丟步現象，確保驅動精度。
- 支援200-240 VAC電源：可適配標準AC電源，提升應用靈活性。
- 馬達驅動器+整合控制器：集成驅動與控制，簡化安裝與維護。
- RS-485通訊控制：支援多達31個軸的控制，實現多軸協同運動。
- 基於Windows的運動控制軟體 (atMotion)：提供直觀易用的控制界面，簡化設置與操作。
- 四種動作模式：包括Jog、Continuous、Index和Program模式，適應不同的運動需求。
- 7段碼顯示：即時顯示警報與系統狀態，便於監控與故障排查。
- 扭矩控制方式：精確控制扭矩，提升驅動穩定性與效率。
- 支援電流下降模式：有效降低電流，減少熱量產生，提高系統效能。
- 內建煞車型電機支持：適合需要快速停止與精確控制的應用。
- 內建減速/旋轉勵磁型馬達：提供更多驅動選擇，滿足各類需求。
此系列設計旨在提供高效、靈活且易於集成的驅動解決方案，適用於各類精密控制與自動化設備。
閉環步進系統設定方案

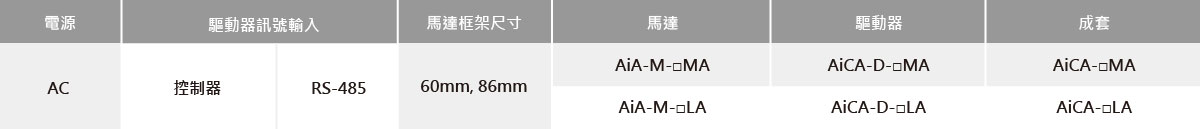

- 標準型

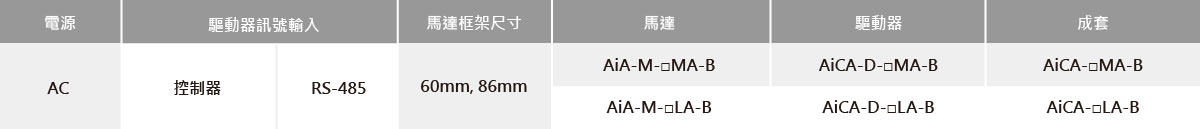

- 内置制動器型

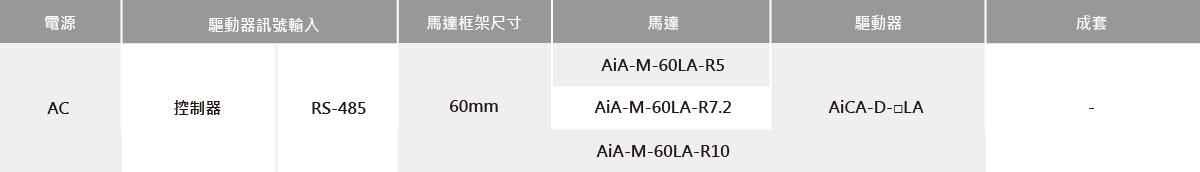

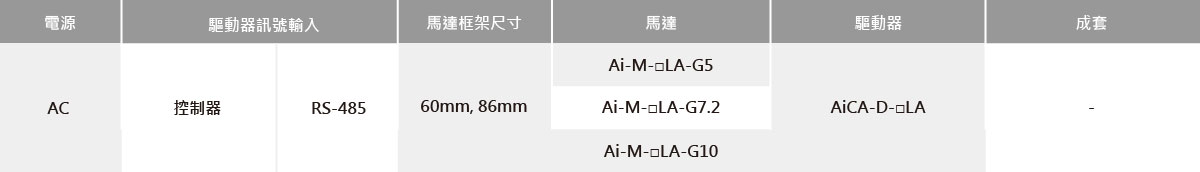

- 內建減速型
※ 內建減速型無法成套訂購，請單獨購買馬達/驅動器。
- 內建旋轉勵磁型
※ 內建旋轉勵磁型無法成套訂購，請另外購買馬達/驅動器。
AiCA-D 系列 型號
AiCA-D-60LA
- 馬達驅動應用 : 外形尺寸60mm 2相閉環步進電機
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 200-240VAC~50/60Hz
- 驅動器最大驅動電流 : 2A/相
AiCA-D-60LA-B
- 馬達驅動應用 : 外形尺寸60mm 2相閉環步進電機
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 200-240VAC~50/60Hz
- 驅動器最大驅動電流 : 2A/相

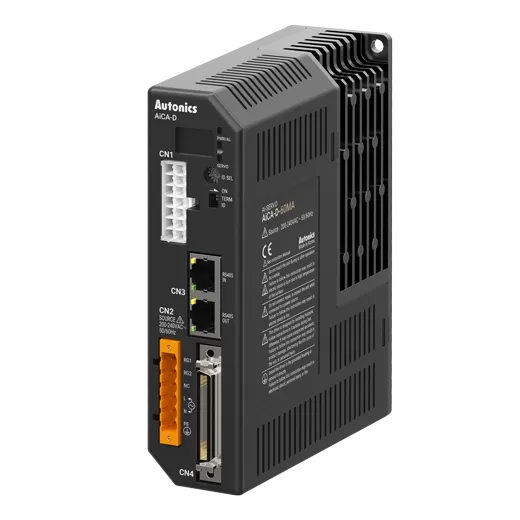

AiCA-D-60MA
- 馬達驅動應用 : 外形尺寸60mm 2相閉環步進電機
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 200-240VAC~50/60Hz
- 驅動器最大驅動電流 : 2A/相

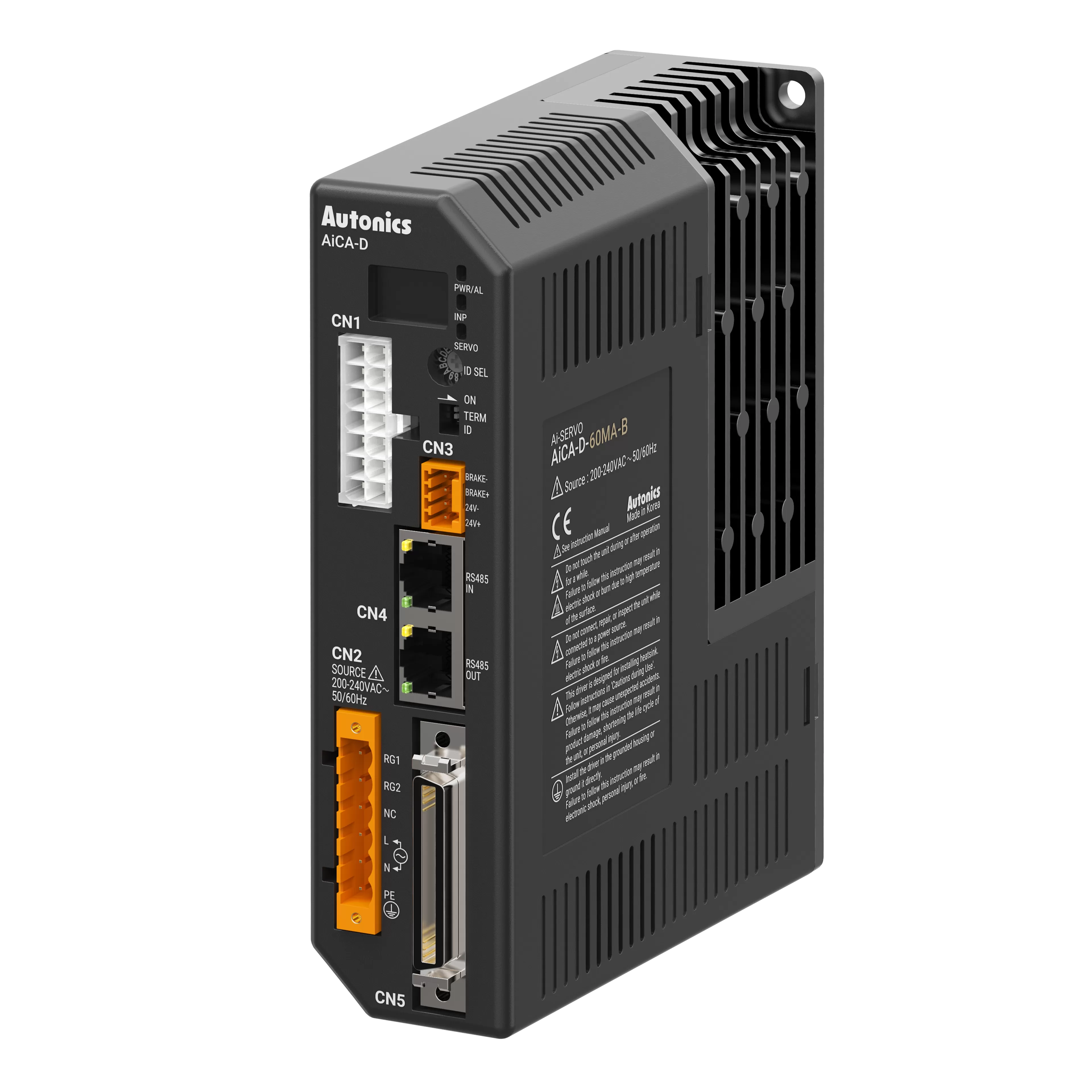

AiCA-D-60MA-B
- 馬達驅動應用 : 外形尺寸60mm 2相閉環步進電機
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 200-240VAC~50/60Hz
- 驅動器最大驅動電流 : 2A/相
AiCA-D-86LA
- 馬達驅動應用 : 框架尺寸86mm 2相閉環步進電機
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 200-240VAC~50/60Hz
- 驅動器最大驅動電流 : 2A/相
AiCA-D-86LA-B
- 馬達驅動應用 : 框架尺寸86mm 2相閉環步進電機
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 200-240VAC~50/60Hz
- 驅動器最大驅動電流 : 2A/相
AiCA-D-86MA
- 馬達驅動應用 : 框架尺寸86mm 2相閉環步進電機
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 200-240VAC~50/60Hz
- 驅動器最大驅動電流 : 2A/相
AiCA-D-86MA-B
- 馬達驅動應用 : 框架尺寸86mm 2相閉環步進電機
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 200-240VAC~50/60Hz
- 驅動器最大驅動電流 : 2A/相
