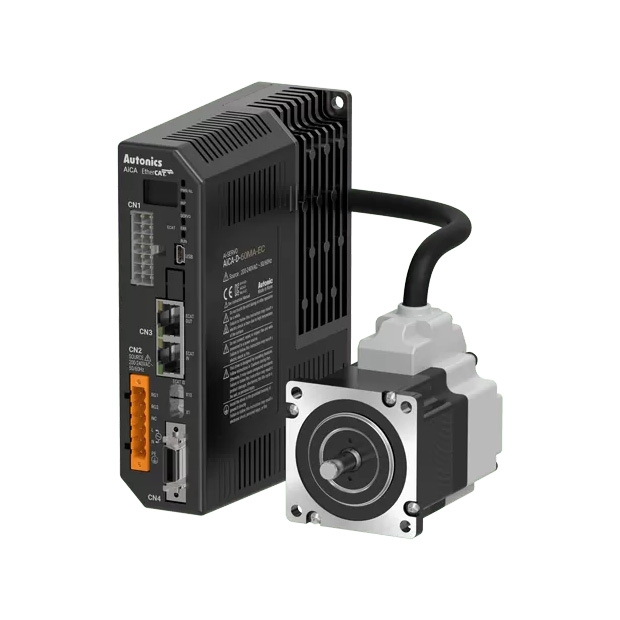

※ AiCA-EC 系列 AC電源型EtherCAT通訊型2相閉環步進馬達系統
整合高精度控制與多功能設計，專為滿足各類精密運動控制需求而打造，適用於自動化設備和多軸同步應用場景。
- 精準控制 : 採用即時位置控制的閉環系統，實現高速大扭力驅動，確保無丟步，提升穩定性與可靠性。
- 多軸同步 : 透過 EtherCAT 通訊，支援多軸同步控制，提供卓越的系統協調性與靈活性。
- 電源支援 : 相容 200-240 VAC 電源電壓，適應多種應用環境需求。
- 智能操作 : 基於 Windows 的 atMotion 軟體，提供直觀介面，輕鬆完成參數設定與即時數據監控。
- 狀態顯示 : 內建 7 段碼顯示屏，便於快速讀取警報與系統狀態資訊。
- 多模式支援 : 具備扭力控制模式與自動電流下降功能，有效降低能耗並延長系統壽命。
- 內建結構優化 : 支援內建煞車型電機與減速/旋轉勵磁型馬達，適應更多元的應用場景與負載需求。
這套系統將高效、穩定與智能操作完美結合，是精密控制和高效能應用的不二選擇。
閉環系統
EtherCAT通信
無抖動
高扭力
AC電源
扭力控制模式
內建煞車
控制多軸
閉環步進系統設定方案
- 標準型
- 内置制动器型
- 內建減速型
- 內建旋轉勵磁型
閉環步進馬達控制
步進馬達系統透過整合編碼器的回饋提供精確的位置控制，相較於傳統伺服馬達無需調諧，無抖動。
EtherCAT通訊協議
AiCA-EC系列馬達系統可透過EtherCAT以100 Mbps的通訊速度同步控制多軸的運動。 電機系統已完成EtherCAT技術集團的合格性測試，以確保主設備和從設備之間的高度相容性。
AC電源電壓
與DC型馬達相比，AC電源型閉環步進馬達系統可在高速驅動期間保持更高的扭力。 馬達也不需要單獨的電源，允許更靈活的安裝選項。
自動電流下降模式
自動電流下降模式會在馬達停止(空載)時降低電流，最大程度地減少熱量的產生。
扭力控制模式
扭矩控制模式透過維持馬達運轉期間設定的初始扭矩，可以使設備精確運作。
提供運動控制軟體(atMotion)
atMotion運動控制軟體提供直覺的使用者介面，使用戶可以輕鬆設定參數和監控數據。
內建煞車型電機
內建煞車型馬達和驅動器可以更安全地控制垂直負載。 煞車位於後部，獨立的連接器使連接變得簡單。
產品應用
PCB裝載機
閉環步進馬達系統用於控制將PCB板移入PCB裝載機中的傳送帶。
取&放流程
PSS系列可用於偵測真空噴射器的壓力，以及取放過程中的吸附。
加工中心
端子台用於在加工中心分配來自開關電源(SMPS)的電源。
AGV (自動引導車輛), 機器人控制器
圖形觸控螢幕安裝在自動引導車輛(AGV)或機械手臂上，以控制和監控自動移動。
半導體船載卸料機
圖形觸控螢幕安裝在半導體船載卸載機上，以控制和監控晶圓的運送過程。
AiCA-EC 系列 型號

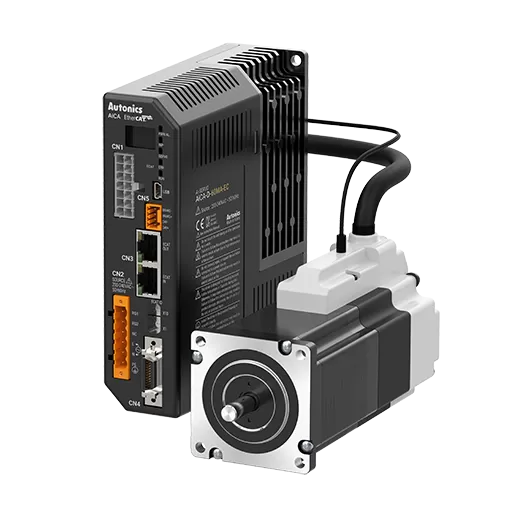

AiCA-60LA-B-EC
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 外形尺寸60mm 2相閉環步進電機
- 驅動器-電源電壓 : 200-240VAC~50/60Hz
- 驅動器最大驅動電流 : 2A/相
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
AiCA-60LA-EC
- 馬達驅動應用 : 外形尺寸60mm 2相閉環步進電機
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 200-240VAC~50/60Hz
- 驅動器最大驅動電流 : 2A/相
AiCA-60MA-B-EC
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 外形尺寸60mm 2相閉環步進電機
- 驅動器-電源電壓 : 200-240VAC~50/60Hz
- 驅動器最大驅動電流 : 2A/相
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)

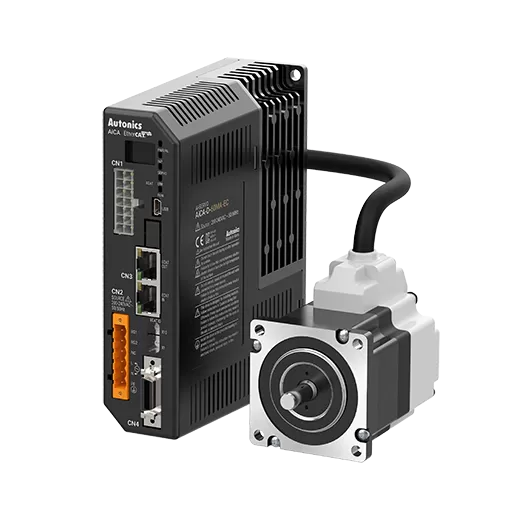

AiCA-60MA-EC
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 外形尺寸60mm 2相閉環步進電機
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 200-240VAC~50/60Hz
- 驅動器最大驅動電流 : 2A/相
AiCA-86LA-B-EC
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 框架尺寸86mm 2相閉環步進電機
- 驅動器-電源電壓 : 200-240VAC~50/60Hz
- 驅動器最大驅動電流 : 2A/相
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)

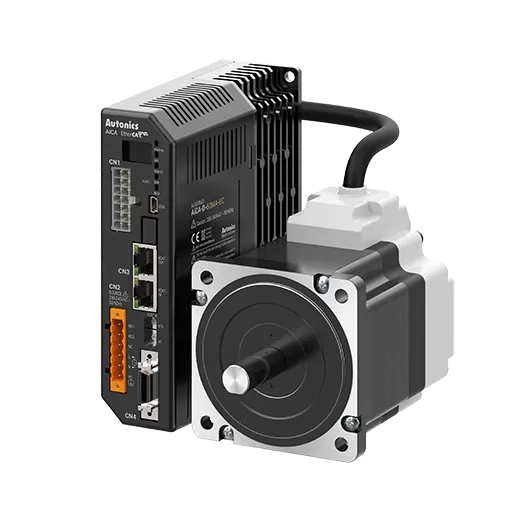

AiCA-86LA-EC
- 馬達驅動應用 : 框架尺寸86mm 2相閉環步進電機
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 200-240VAC~50/60Hz
- 驅動器最大驅動電流 : 2A/相

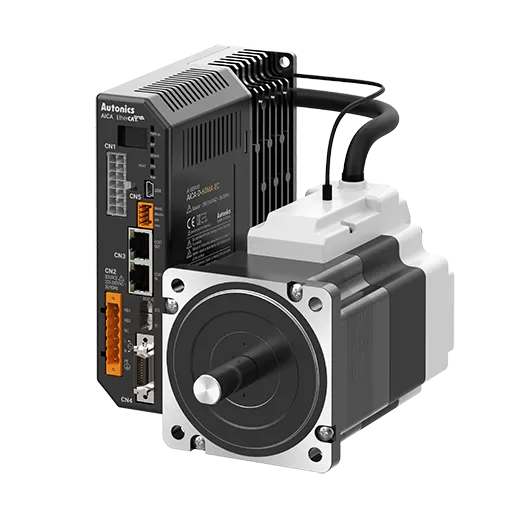

AiCA-86MA-B-EC
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 框架尺寸86mm 2相閉環步進電機
- 驅動器-電源電壓 : 200-240VAC~50/60Hz
- 驅動器最大驅動電流 : 2A/相
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)

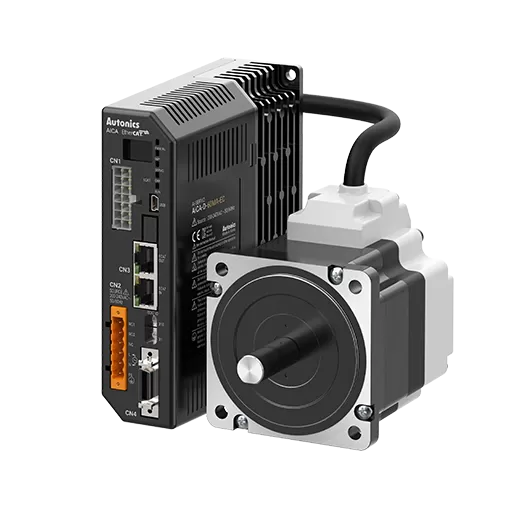

AiCA-86MA-EC
- 馬達驅動應用 : 框架尺寸86mm 2相閉環步進電機
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 200-240VAC~50/60Hz
- 驅動器最大驅動電流 : 2A/相
