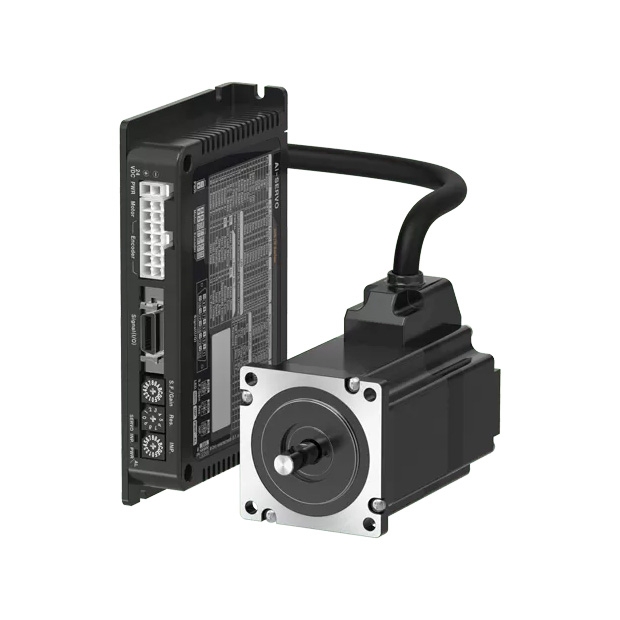

※ AiS 系列 2相閉環步進馬達系統
- 精確即時位置控制：閉環系統實現高精度的即時位置控制，確保穩定運行。
- 高速大扭力驅動：提供強大的驅動力，無丟步設計，適應高速運行需求。
- 靈活操作設定：使用外部調節器輕鬆調整增益、速度濾波、就位與解析度，簡化操作設置。
- 內建煞車型電機支持：提供選擇內建煞車型電機，適用於精確停止控制的場合。
- 內建減速/旋轉勵磁型馬達：支持內建減速機和旋轉勵磁型馬達，提升運行的精度與穩定性。
閉環系統
無抖動
快速回應
內建煞車

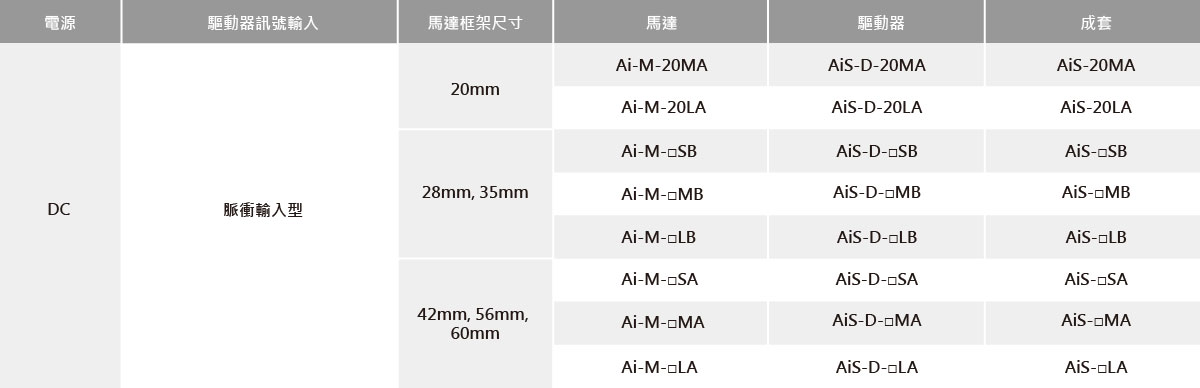

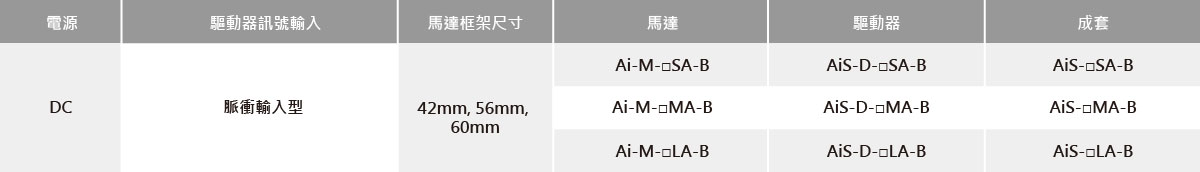

閉環步進系統設定方案
- 標準型
- 內建煞車

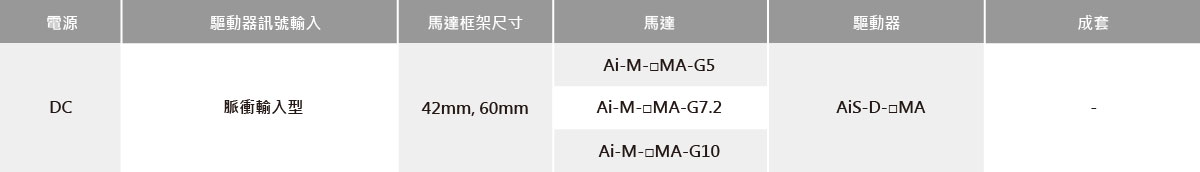

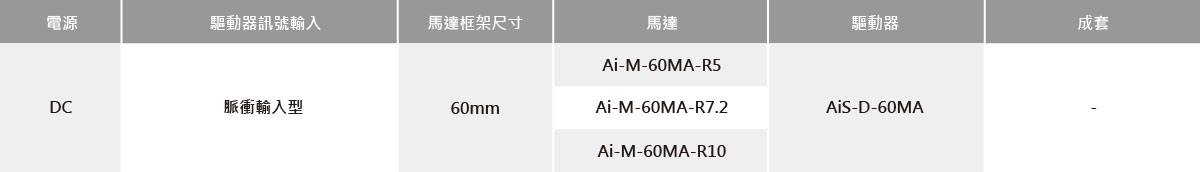

- 內建減速型
※ 內建減速型無法成套訂購，請單獨購買馬達/驅動器。
- 內建旋轉勵磁型

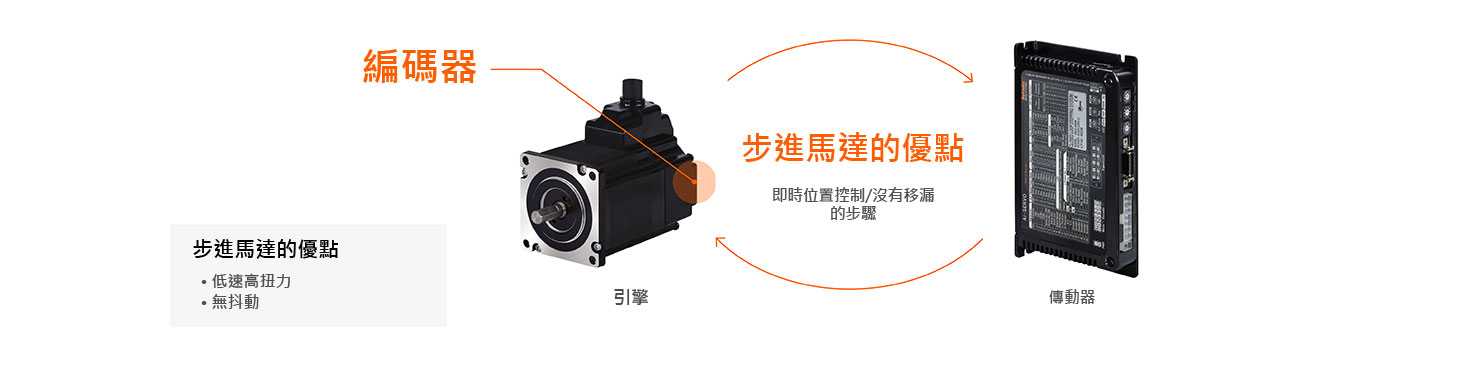

閉環步進馬達控制
步進馬達系統透過整合編碼器的回饋提供精確的位置控制，相較於傳統伺服馬達無需調諧，無抖動。

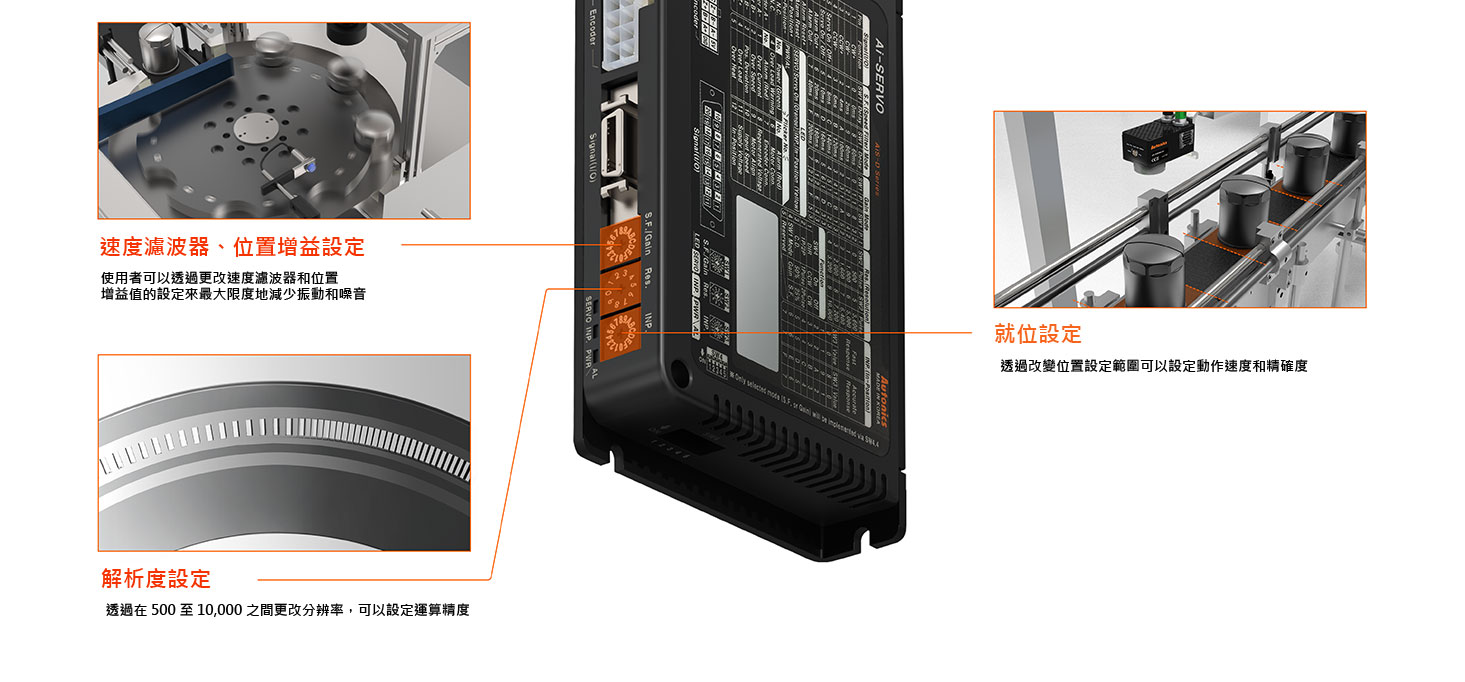

使用外部調節器輕鬆調節
使用者可以直接使用外部調節器輕鬆更改操作設定和範圍

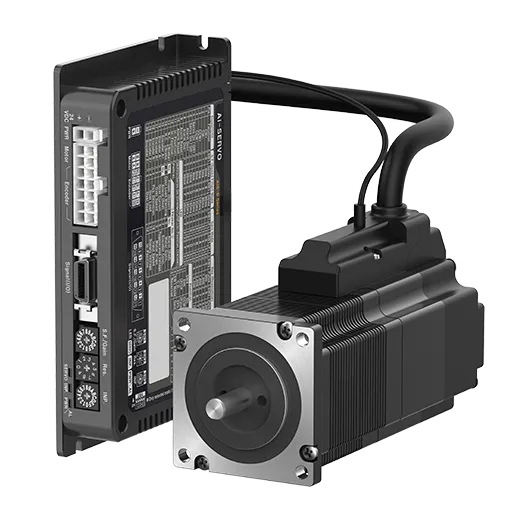

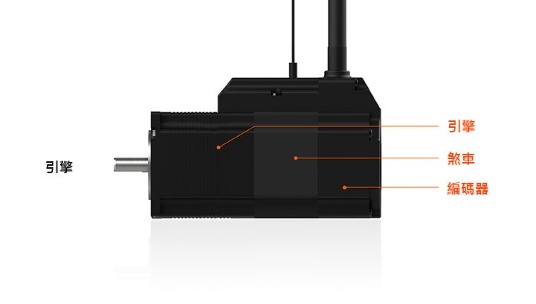

內建煞車型電機
內建煞車型馬達和驅動器可以更安全地控制垂直負載。 煞車位於後部，單獨的煞車連接器連接方便。
產品應用

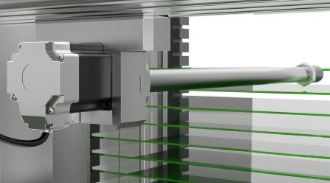

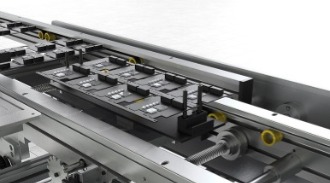

PCB裝載機
閉環步進馬達系統用於控制將PCB板移入PCB裝載機中的傳送帶。
取&放流程
PSS系列可用於偵測真空噴射器的壓力，以及取放過程中的吸附。
加工中心
端子台用於在加工中心分配來自開關電源(SMPS)的電源。
AGV (自動引導車輛), 機器人控制器
圖形觸控螢幕安裝在自動引導車輛(AGV)或機械手臂上，以控制和監控自動移動。

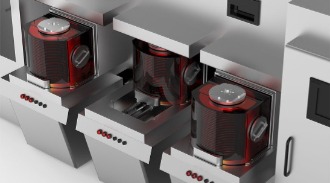

半導體船載卸料機
圖形觸控螢幕安裝在半導體船載卸載機上，以控制和監控晶圓的運送過程。

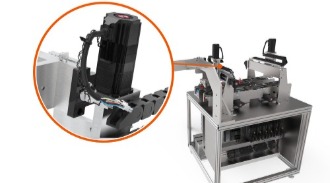

LED背光單元檢查與切割
閉環步進馬達系統，整合控制器和煞車器，用於控制LED背光單元偵測和切割機器中的產品傳輸。
AiS 系列 型號

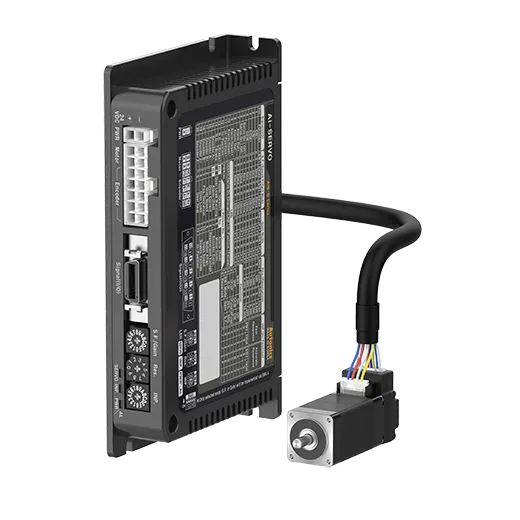

AiS-20LA
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 框架尺寸20mm，軸型，2相閉環步進馬達(Ai-M-20LA)
- 驅動器分辨率 : 500，1000，1600，2000，3600，4000，5000，6400，7200，10000 PPR(SW2)
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 0.6A/相

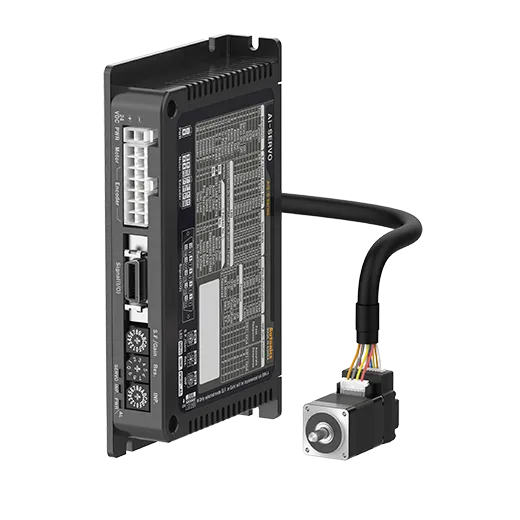

AiS-20MA
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 框架尺寸20mm，軸型，2相閉環步進馬達(Ai-M-20MA)
- 驅動器分辨率 : 500，1000，1600，2000，3600，4000，5000，6400，7200，10000 PPR(SW2)
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 0.6A/相
AiS-28LB
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 框架尺寸28mm，軸型，2相閉環步進馬達(Ai-M-28LB)
- 驅動器分辨率 : 500，1000，1600，2000，3600，5000，6400，7200，10000，16000 PPR(SW2)
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 1.0A/相

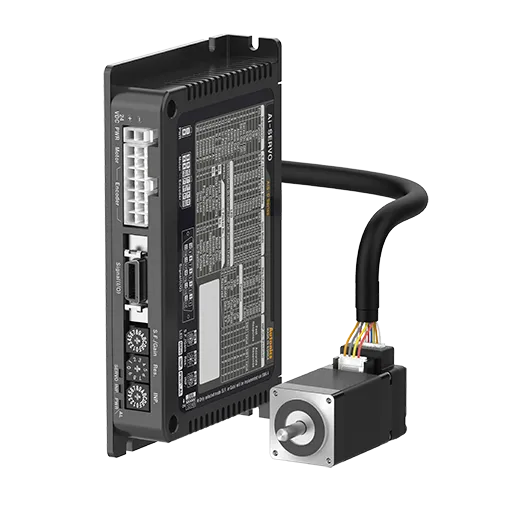

AiS-28MB
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 框架尺寸28mm，軸型，2相閉環步進馬達(Ai-M-28MB)
- 驅動器分辨率 : 500，1000，1600，2000，3600，5000，6400，7200，10000，16000 PPR(SW2)
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 1.0A/相

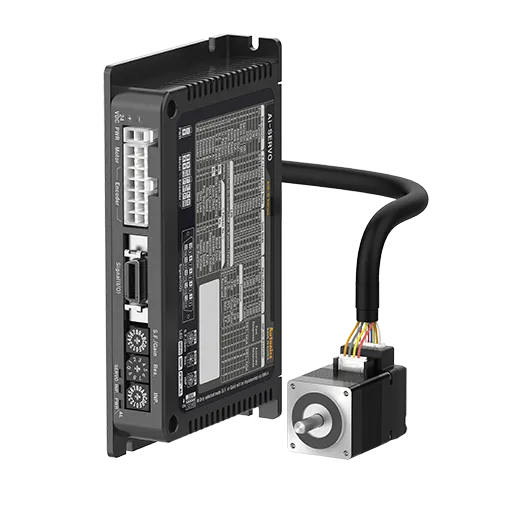

AiS-28SB
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 框架尺寸28mm，軸型，2相閉環步進馬達(Ai-M-28SB)
- 驅動器分辨率 : 500，1000，1600，2000，3600，5000，6400，7200，10000，16000 PPR(SW2)
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 1.0A/相

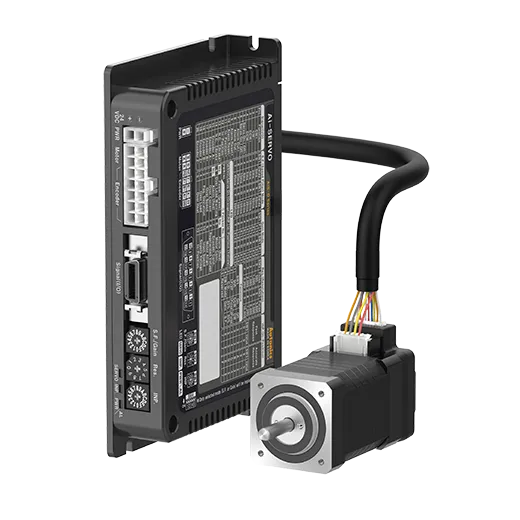

AiS-35LB
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 框架尺寸35mm，軸型，2相閉環步進馬達(Ai-M-35LB)
- 驅動器分辨率 : 500，1000，1600，2000，3600，5000，6400，7200，10000，16000 PPR(SW2)
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 1.2A/相

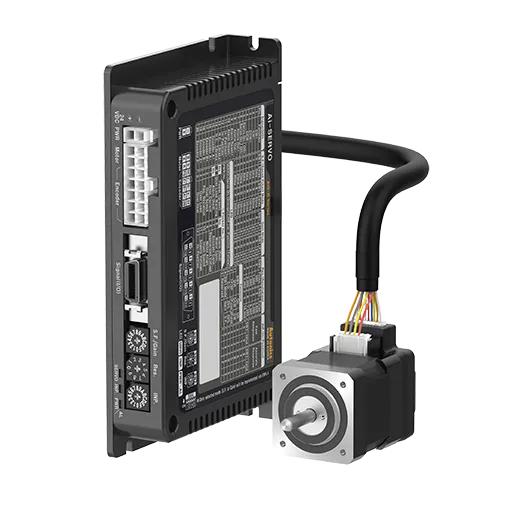

AiS-35MB
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 框架尺寸35mm，軸型，2相閉環步進馬達(Ai-M-35MB)
- 驅動器分辨率 : 500，1000，1600，2000，3600，5000，6400，7200，10000，16000 PPR(SW2)
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 1.2A/相

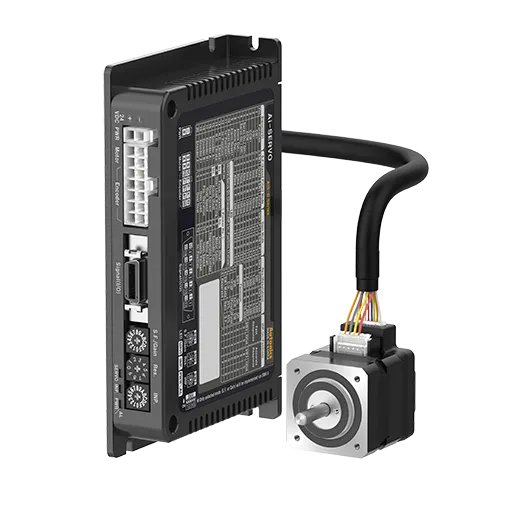

AiS-35SB
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 框架尺寸35mm，軸型，2相閉環步進馬達(Ai-M-35SB)
- 驅動器分辨率 : 500，1000，1600，2000，3600，5000，6400，7200，10000，16000 PPR(SW2)
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 1.2A/相
AiS-42LA
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 外形尺寸42mm 2相閉環步進電機
- 驅動器分辨率 : 500(出廠預設), 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000PPR
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 1.7A/相

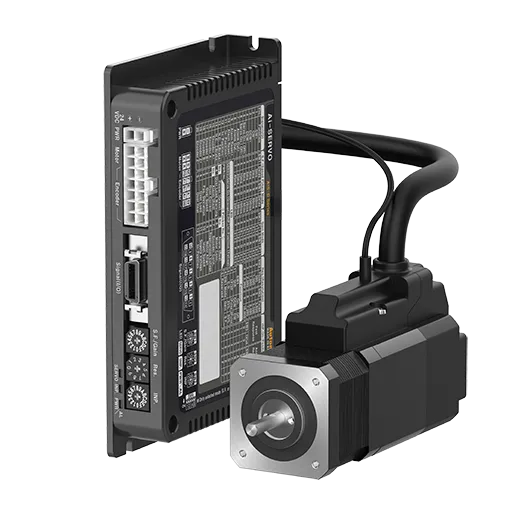

AiS-42LA-B
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 車架尺寸42mm，軸型，內建煞車型2相閉環步進馬達（Ai-M-42LA-B）
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 1.7A/相

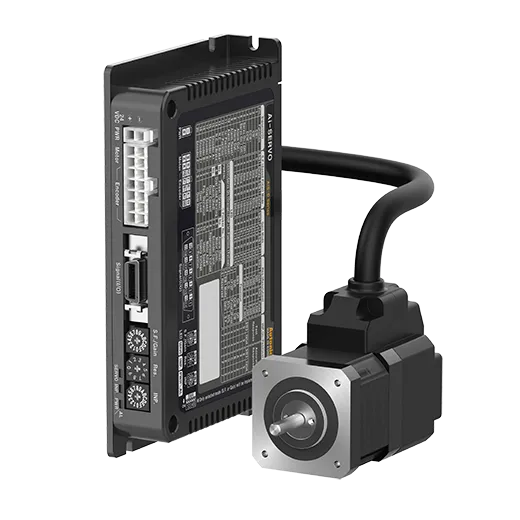

AiS-42MA
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 外形尺寸42mm 2相閉環步進電機
- 驅動器分辨率 : 500(出廠預設), 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000PPR
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 1.7A/相
AiS-42MA-B
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 車架尺寸42mm，軸型，內建煞車型2相閉環步進馬達（Ai-M-42MA-B）
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 1.7A/相
AiS-42SA
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 外形尺寸42mm 2相閉環步進電機
- 驅動器分辨率 : 500(出廠預設), 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000PPR
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 1.7A/相
AiS-42SA-B
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 車架尺寸42mm，軸型，內建煞車式2相閉環步進馬達（Ai-M-42SA-B）
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 1.7A/相
AiS-56LA
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 外形尺寸56mm 2相閉環步進電機
- 驅動器分辨率 : 500(出廠預設), 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000PPR
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 3.5A/相

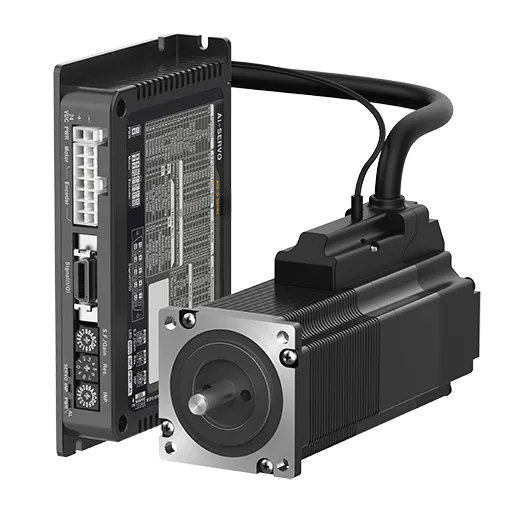

AiS-56LA-B
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 車架尺寸56mm，軸型，內建煞車型2相閉環步進馬達（Ai-M-56LA-B）
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 3.5A/相

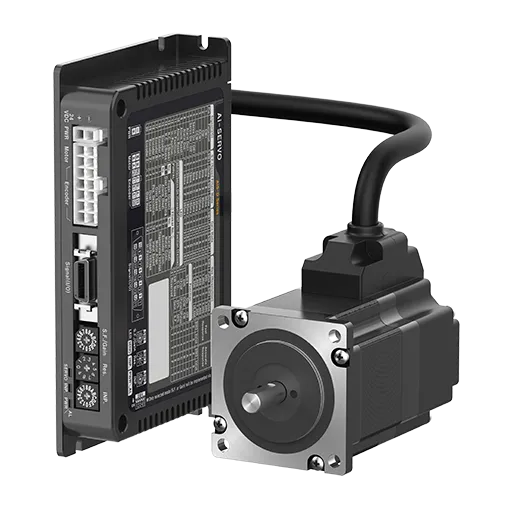

AiS-56MA
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 外形尺寸56mm 2相閉環步進電機
- 驅動器分辨率 : 500(出廠預設), 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000PPR
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 3.5A/相
AiS-56MA-B
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 車架尺寸56mm，軸型，內建煞車型2相閉環步進馬達（Ai-M-56MA-B）
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 3.5A/相
AiS-56SA
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 外形尺寸56mm 2相閉環步進電機
- 驅動器分辨率 : 500(出廠預設), 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000PPR
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 3.5A/相
AiS-56SA-B
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 車架尺寸56mm，軸型，內建煞車型2相閉環步進馬達（Ai-M-56SA-B）
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 3.5A/相
AiS-60LA
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 外形尺寸60mm 2相閉環步進電機
- 驅動器分辨率 : 500(出廠預設), 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000PPR
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 3.5A/相
AiS-60LA-B
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 車架尺寸60mm，軸型，內建煞車型2相閉環步進馬達（Ai-M-60LA-B）
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 3.5A/相

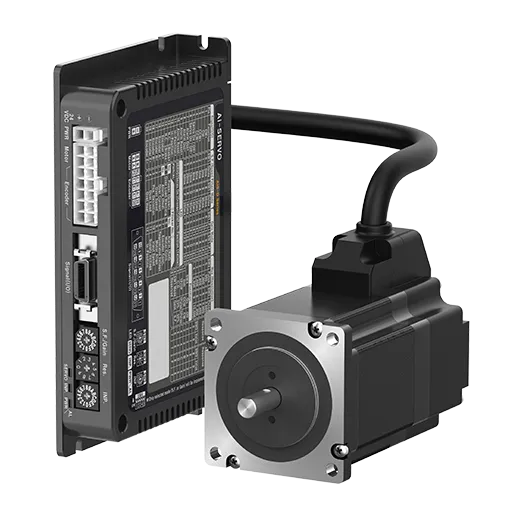

AiS-60MA
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 外形尺寸60mm 2相閉環步進電機
- 驅動器分辨率 : 500(出廠預設), 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000PPR
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 3.5A/相
AiS-60MA-B
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 車架尺寸60mm，軸型，內建煞車型2相閉環步進馬達（Ai-M-60LA-B）
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 3.5A/相
AiS-60SA
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 外形尺寸60mm 2相閉環步進電機
- 驅動器分辨率 : 500(出廠預設), 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000PPR
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 3.5A/相
AiS-60SA-B
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 車架尺寸60mm，軸型，內建煞車型2相閉環步進馬達（Ai-M-60LA-B）
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 24VDC
- 驅動器最大驅動電流 : 3.5A/相
