產品特點

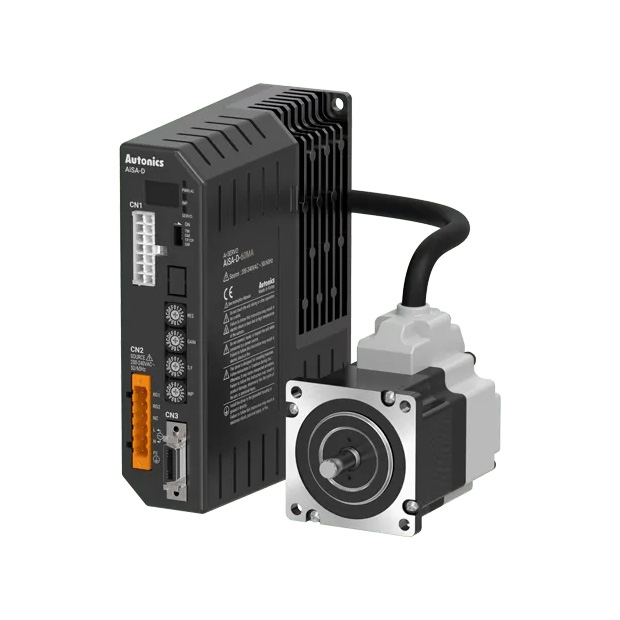

※ AiSA 系列 AC電源型2相閉環步進馬達系統
具備卓越性能，適用於高精度運動控制，具體特點如下：
- 精確的即時位置控制： 關鍵的閉環系統設計，實現高精度的位置控制。
- 高速大扭力驅動，無丟步： 高速運行時保持大扭力，避免丟步現象，確保穩定運行。
- 支援200-240 VAC電源： 提供靈活的電源選擇，適應多種工作環境。
- 簡便的操作設定： 透過外部調節器輕鬆調整增益、速度濾波、就位與解析度，簡化設置過程。
- 7段碼顯示： 實時顯示警報和運行狀態，便於監控和故障診斷。
- 扭力控制模式： 提供扭力控制選項，根據負載要求自動調整扭矩輸出。
- 自動電流下降模式： 支援自動電流下降，當電機停止或負載變化時自動調整，降低熱量產生。
- 內建煞車型電機支持： 支援內建煞車型電機，提供額外的安全保護。
- 多種馬達選擇： 提供內建減速型和旋轉勵磁型馬達，靈活應對不同應用需求。
此外，新增的 60mm 和 86mm內建煞車型電機選項，進一步擴展了產品的應用範圍，滿足更多客戶的需求。AiSA系列步進電機系統結合高效性能、靈活控制和簡便設置，適用於各種精密運動控制應用。
閉環系統
無抖動
快速回應
高扭力
AC電源
扭力控制模式
內建煞車
閉環步進系統設定方案
- 標準型
- 内置制動器型
- 內建減速型
※ 內建減速型無法成套訂購，請單獨購買馬達/驅動器。
- 內建旋轉勵磁型
※ 內建旋轉勵磁型無法成套訂購，請另外購買馬達/驅動器。
閉環步進馬達控制
步進馬達系統透過整合編碼器的回饋提供精確的位置控制，相較於傳統伺服馬達無需調諧，無抖動。
AC電源電壓
與DC型馬達相比，AC電源型閉環步進馬達系統可在高速驅動期間保持更高的扭力。 馬達也不需要單獨的電源，允許更靈活的安裝選項。
自動電流下降模式
自動電流下降模式會在馬達停止(空載)時降低電流，最大程度地減少熱量的產生。
扭力控制模式
扭矩控制模式透過維持馬達運轉期間設定的初始扭矩，可以使設備精確運作。
使用外部調節器輕鬆調節
使用者可以直接使用外部調節器輕鬆更改操作設定和範圍
內建煞車型電機
內建煞車型馬達和驅動器可以更安全地控制垂直負載。 煞車位於後部，單獨的煞車連接器連接方便。
產品應用
PCB裝載機
閉環步進馬達系統用於控制將PCB板移入PCB裝載機中的傳送帶。
取&放流程
PSS系列可用於偵測真空噴射器的壓力，以及取放過程中的吸附。
加工中心
端子台用於在加工中心分配來自開關電源(SMPS)的電源。
AGV (自動引導車輛), 機器人控制器
圖形觸控螢幕安裝在自動引導車輛(AGV)或機械手臂上，以控制和監控自動移動。
半導體船載卸料機
圖形觸控螢幕安裝在半導體船載卸載機上，以控制和監控晶圓的運送過程。
產品配電板
磁性非接觸開關可用於偵測配電板安全門是否開啟或關閉。
AiSA 系列 型號

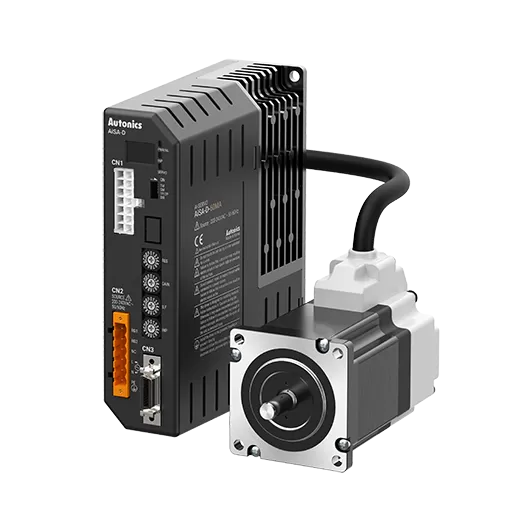

AiSA-60LA
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 外形尺寸60mm 2相閉環步進電機
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 200-240VAC~(190-264VAC)
- 驅動器最大驅動電流 : 2A/相

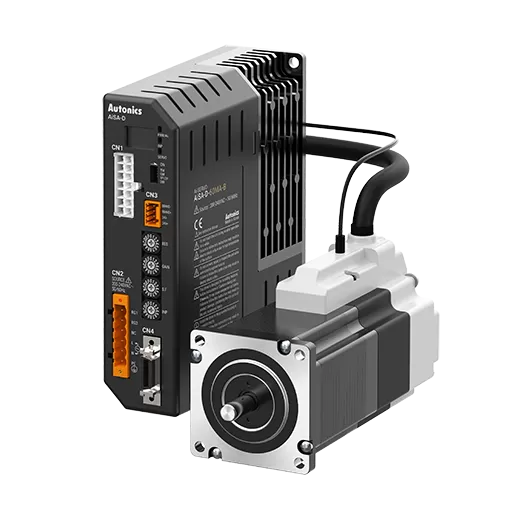

AiSA-60LA-B
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 外形尺寸60mm 2相閉環步進電機
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 200-240VAC~50/60Hz
- 驅動器最大驅動電流 : 2A/相
AiSA-60MA
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 外形尺寸60mm 2相閉環步進電機
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 200-240VAC~(190-264VAC)
- 驅動器最大驅動電流 : 2A/相

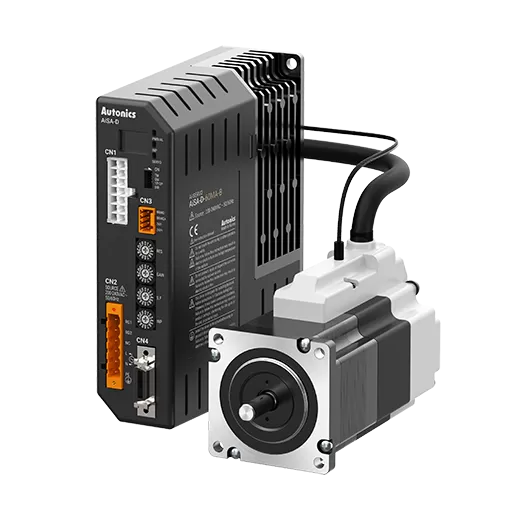

AiSA-60MA-B
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 外形尺寸60mm 2相閉環步進電機
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 200-240VAC~50/60Hz
- 驅動器最大驅動電流 : 2A/相

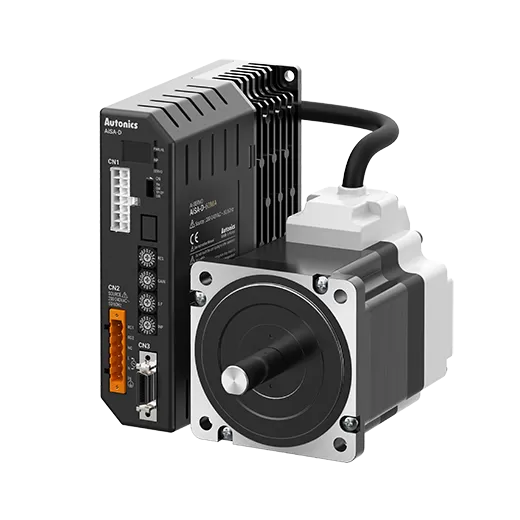

AiSA-86LA
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 框架尺寸86mm 2相閉環步進電機
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 200-240VAC~(190-264VAC)
- 驅動器最大驅動電流 : 2A/相
AiSA-86LA-B
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 外形尺寸60mm 2相閉環步進電機
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 200-240VAC~50/60Hz
- 驅動器最大驅動電流 : 2A/相
AiSA-86MA
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 框架尺寸86mm 2相閉環步進電機
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 200-240VAC~(190-264VAC)
- 驅動器最大驅動電流 : 2A/相

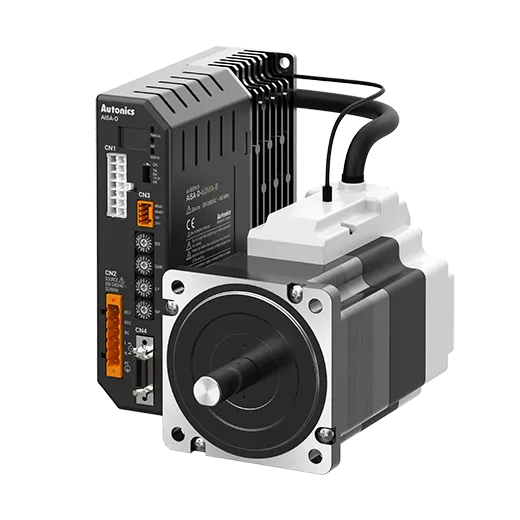

AiSA-86MA-B
- 驅動器操作方法 : 雙極恆定電流驅動
- 馬達驅動應用 : 外形尺寸60mm 2相閉環步進電機
- 驅動器分辨率 : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
- 驅動器-電源電壓 : 200-240VAC~50/60Hz
- 驅動器最大驅動電流 : 2A/相
