BD 系列 雷射位移感測器 - 力通

BD 系列 雷射位移感測器 - 力通

Autonics｜BD 系列雷射位移感測器具備高解析度、高穩定性與多功能運算能力，適用於多種目標材質，包括鏡面與透明物體。具備可拆式設計、IP67防護等級、抗干擾機制與最多8台放大器單元互連功能，並提供多種濾波與計算模式。搭配專用 AtDisplacement 軟體，可即時監控與分析，廣泛應用於半導體、醫療與自動化產線等高精密檢測環境。
－ ＋
加入詢價車

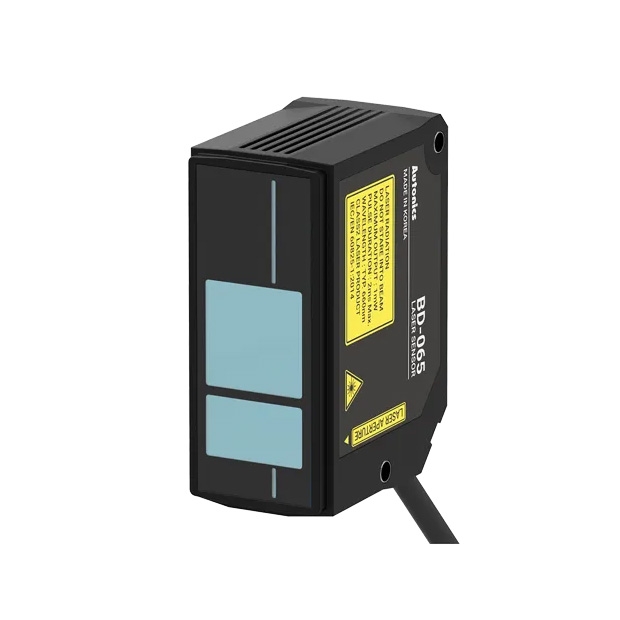

1.Autonics BD 系列 雷射位移感測器_感測器頭部和放大器單元_.jpg
/
詳細介紹

產品特點下載

產品規格下載-BD常規類型(英)  產品規格下載(BD放大器單元)  產品規格下載(BD漫反射型)  產品規格下載(BD漫反射型)  產品說明下載-BD常規反光型(英)  產品說明下載(BD放大器單元)  產品說明下載(BD漫反射型)  產品說明下載(BD-C通訊轉換器)


2D/3D CAD下載

2D CAD下載(BD)  3D CAD下載(BD-100/65)  3D CAD下載(BD-A1)  3D CAD下載(BD-300/600)




認證書下載

產品認證下載CE  產品認證下載UL LISTED  產品認證下載EAC  產品認證下載ROHS  產品認證下載UKCA

認證   認證  認證  認證  認證

產品規格

    ※ BD 系列 雷射位移感測器
  • 基準距離：
- 漫反射類型：30/65/100/300/600 mm
- 正反射型：30/65/100 mm
  • 靈活設計：感測器頭部與放大器單元可拆卸，便於維護。
  • 高解析度：最大解析度為1㎛（視型號而定）。
  • 穩定檢測：對顏色和材質影響小，能穩定檢測不同目標（漫反射型）；適用於測量鏡面材質或透明材質（正反射型）。
  • 多台連接：最多可互連8個感測器放大器單元，具備防互相干擾功能及通道自動排序。
  • 多功能計算：支援加法、減法及平均等計算功能。
  • 穩定測量：具備多種濾波器功能（移動平均、微分、中位數）。
  • 靈敏度調整：自動靈敏度調整（1點，2點教學）。
  • 專用軟體：提供AtDisplacement專用軟體。
  • 安裝靈活：用於不同安裝角度的支架（正反射型），適用DIN導軌和牆面安裝（需使用牆面安裝支架）。
  • 防護等級：感應器頭部達到IP 67防護等級。
※ 兼容性注意：BD-300/600感測器頭部型號僅支援韌體版本5.0或更高版本的擴大機單元(BD-A1)和通訊轉換器(BD-C)。

標準距離

標準距離

檢測各種材料(包括透明物體)

檢測各種材料(包括透明物體)

防護等級

防護等級

防互相干擾

防互相干擾

專用支架

專用支架

延長線纜(另售)

延長線纜(另售)

各種材料的精確位移測量
感測器可以準確檢測各種目標材料，包括黑/白紙、不銹鋼、橡膠、PCB等，正反射類型可對反射和透明材料進行穩定的測量。
漫反射型

漫反射型

正反射型

正反射型

透過移動平均值，微分和中值濾波器輕鬆配置
移動平均值，微分和中值濾波器可用於對設備幹擾等變數引起的突然位移提供穩定的補償。
中值濾波器
消除任何突然的值變化

消除任何突然的值變化

移動平均濾波器
對測量值求平均值以減少測量值的總體變化

對測量值求平均值以減少測量值的總體變化

微分濾波器
傳輸當前和先前測量值之間的差值.用於測量值的突然變化

傳輸當前和先前測量值之間的差值.用於測量值的突然變化

各種運算功能
支援各種運算功能(OFF，add-AB，subAB，avg)
- OFF：獨立測量(不使用計算功能)
- 加-AB：增加來自感測器頭A/B-的測量值(用於測量厚度)
- AB級：從感測器頭A/B、中減去測量值(用於測量水平差/視差)
- AVG：平均所有連接的感測器頭的測量值(用於測量平整度)
- 相互連接的感測器放大器單元不能使用2個以上運算功能
各種運算功能

測量距離可達1m
BD-600型號測量距離可達1米，適用於高溫等惡劣環境，並具有測量厚鋼板寬度和坡度的特性。
測量距離可達1m
測量距離可達1m
最大解析度1㎛
雷射位移感測器的最大分辨率1㎛(BD-030)，用於穩定和精確的測量。
＊BD-300型號的解析度為20㎛
最大解析度1㎛
感知器擴大機單元自動互連且防互相干擾
防互相干擾功能最多可用於連接8個感測器放大器單元並自動排列通道。
(感測器放大器單元的電源需要單獨輸入)
感知器擴大機單元自動互連且防互相干擾
支架 不同安装角度(正反射型)
每個型號都配有專用支架，可實現精確解析度。需要傾斜感測器頭以特定角度安裝的正反射型，透過提供專用支架方便使用者安裝。
漫反射型

漫反射型

常規反光型

常規反光型

專用設定程式 ‘atDisplacement’
直覺的介面，可透過即時數據、即時圖表、波形圖等即時查看各種測量值，設定時可立即查看設定值，提供使用方便。
頻道圖形
即時監控設定值(SV)。

即時監控設定值(SV)。

即時數據
顯示放大器單元的狀態和測量值。 為了方便今後的分析使用，數據會自動縮放。

顯示放大器單元的狀態和測量值。 為了方便今後的分析使用，數據會自動縮放。

即時圖形
顯示各聲道擴大機的圖形顏色和目前值(PV)。

顯示各聲道擴大機的圖形顏色和目前值(PV)。

波形圖
即時顯示各單元接收光波形。 最多可監測8個感測器單元。

即時顯示各單元接收光波形。 最多可監測8個感測器單元。

用於行動應用的機械手型延長線纜(另售)
1 m，2 m，5 m，10 m線纜可用於各種環境而不會斷裂。
用於行動應用的機械手型延長線纜(另售)



產品應用

相機模組檢測機

相機模組檢測機
閉環步進馬達系統用於控制相機模組偵測機中工作台的移動和位置。

晶圓盒轉移機

晶圓盒轉移機
閉環步進馬達系統用於控制半導體傳送機中晶片盒的移動和位置。

半導體零件運輸

半導體零件運輸
智慧相機用於在半導體運輸過程中識別零件或缺陷的存在與否。

汽車組裝過程
汽車組裝過程
在汽車組裝過程中，可透過接收安全輸入訊號來控制執行器。
中/大型半導體設備
中/大型半導體設備
在具有多個入口門的生產過程中，每個門的開啟和關閉都可透過多個SFN系列安全非接觸式閘開關進行監控。
醫藥藥品包裝
醫藥藥品包裝
智慧相機用於識別藥丸數量、有無藥丸或醫療用品包裝缺陷。
半導體生產線
半導體生產線
位移感測器可用於測量晶圓表面的均勻性或檢測晶圓的存在。





BD系列 型號

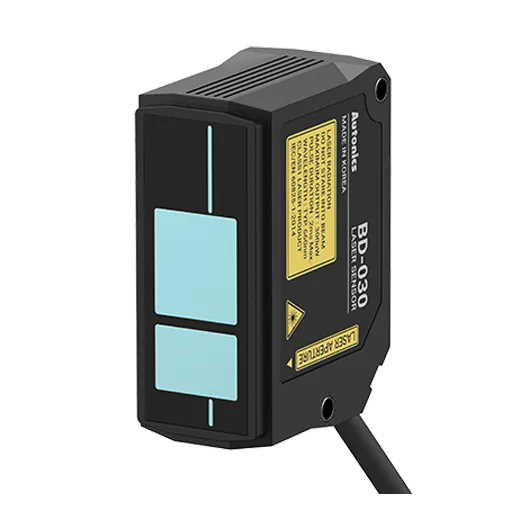

1_BD-030_520

BD-030

  • 光斑直徑 : 近距離(25mm): 約290×790 ㎛
    標準距離(30mm): 約240×660 ㎛
    遠距離(35mm): 約190×450 ㎛
  • 解析度 : 1㎛
  • 標準距離 : 30mm
  • 最大測量範圍 : 20 ~ 40mm
  • 線性度 : 0.1% F.S. (25 ~ 35mm)

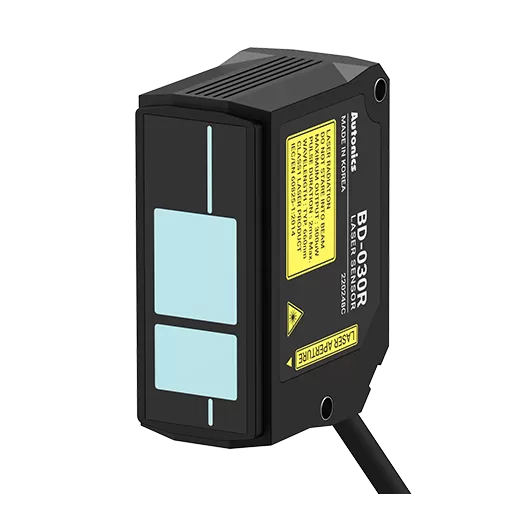

2_BD-030R

BD-030R

  • 光斑直徑 : 近距離: ≈ 100×100 ㎛
    標準距離: ≈ 100×100 ㎛
    遠距離: ≈ 100×100 ㎛
  • 解析度 : 1㎛
  • 標準距離 : 27.3 mm
  • 最大測量範圍 : 24.9 ~ 29.7 mm
  • 線性度 : ± 0.1% of F.S.

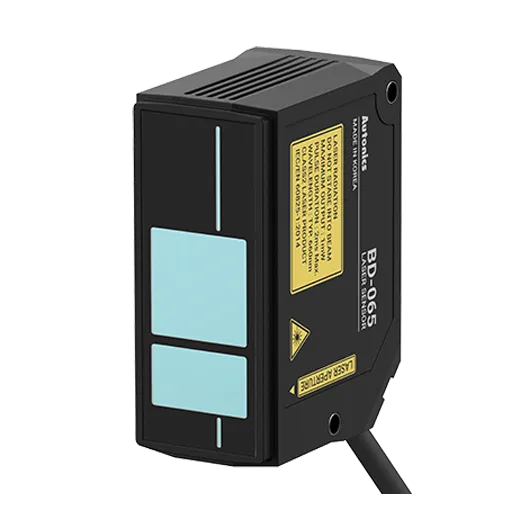

3_BD-065_520

BD-065

  • 光斑直徑 : 近距離(55mm): 約360×1590 ㎛
    標準距離(65mm): 約290×1180 ㎛
    遠距離(75mm): 約210×830 ㎛
  • 解析度 : 2㎛
  • 標準距離 : 65mm
  • 最大測量範圍 : 50 ~ 80mm
  • 線性度 : 0.1% F.S. ( 55 ~ 75mm)

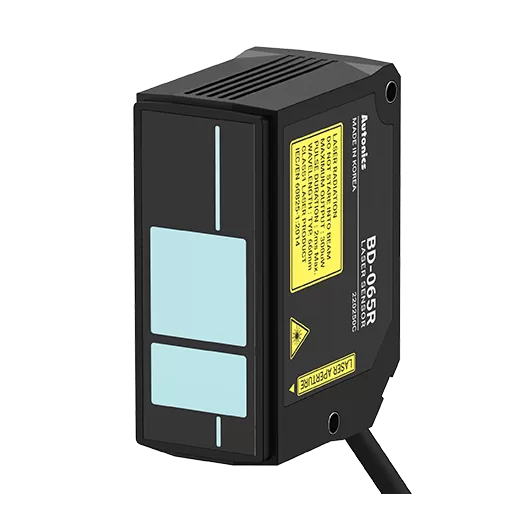

4_BD-065R

BD-065R

  • 光斑直徑 : 近距離: ≈ 150×150 ㎛
    標準距離: ≈ 150×150 ㎛
    遠距離: ≈ 150×150 ㎛
  • 解析度 : 2㎛
  • 標準距離 : 62.9 mm
  • 最大測量範圍 : 56.9 ~ 68.9 mm
  • 線性度 : ± 0.1% of F.S.
5_BD-100_520

BD-100

  • 光斑直徑 : 近距離(80mm): 約480×1870 ㎛
    標準距離(100mm): 約410×1330 ㎛
    遠距離(120mm): 約330×950 ㎛
  • 解析度 : 4㎛
  • 標準距離 : 100mm
  • 最大測量範圍 : 70~130mm
  • 線性度 : 0.15% F.S. （80 ~ 120mm)

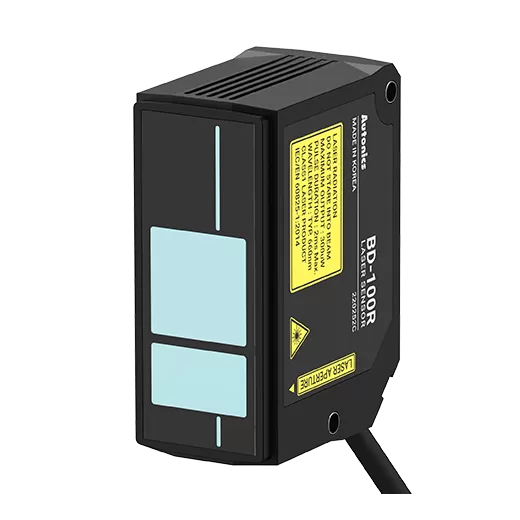

6_BD-100R

BD-100R

  • 光斑直徑 : 近距離: ≈ 200×200 ㎛
    標準距離: ≈ 220×220 ㎛
    遠距離: ≈ 240×240 ㎛
  • 解析度 : 4㎛
  • 標準距離 : 98.3 mm
  • 最大測量範圍 : 86.3 ~ 110.3 mm
  • 線性度 : ± 0.15% of F.S.

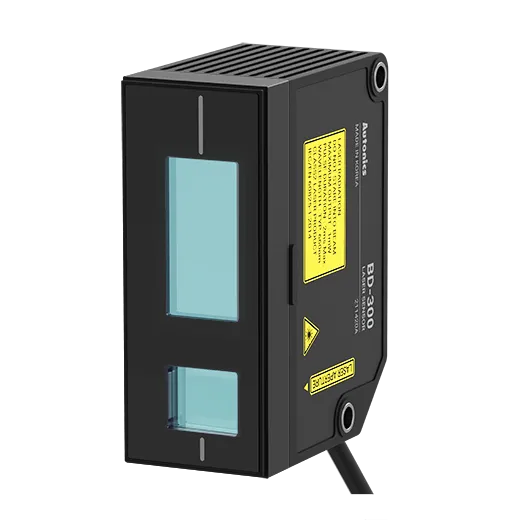

7_BD-300

BD-300

  • 光斑直徑 : 近距離(160mm): ≈ 990×1,000 ㎛
    標準距離(300mm): ≈ 490×510 ㎛
    遠距離(450mm): ≈ 365×355 ㎛
  • 解析度 : 20 ㎛
  • 標準距離 : 300mm
  • 最大測量範圍 : 160 ~ 450 mm
  • 線性度 : ± 0.25% of F.S.
8_BD-600

BD-600

  • 光斑直徑 : 近距離(250mm): ≈ 1,140×1,175 ㎛
    標準距離(600mm): ≈ 860×830 ㎛
    遠距離(1,000mm): ≈ 800×775 ㎛
  • 解析度 : 40 ㎛
  • 標準距離 : 600mm
  • 最大測量範圍 : 250 ~ 1,000 mm
  • 線性度 : ± 0.25% of F.S. (250 ~ 600 mm)
    ± 0.5% of F.S. (600 ~ 1,000 mm)

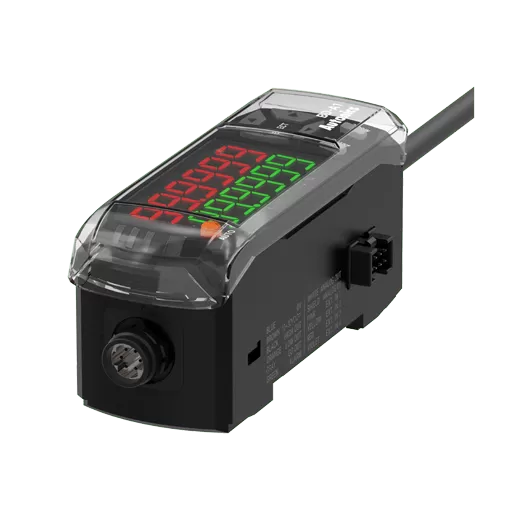

9_BD-A1

BD-A1

  • 消耗功率 : Max. 2800mW (30VDC)
  • 控制輸入 : 無電壓(微小訊號)輸入
  • 判斷輸出 : NPN或PNP集極開路輸出(負載電流: Max. 100mA)
  • 警報輸出 : NPN或PNP集極開路輸出(負載電流: Max. 100mA)
  • 類比電壓輸出 : -5 - 5 V, 0 - 5 V, 1 - 5 V (電阻: 100 Ω, ±0.05% F.S., 10 V 基準)
