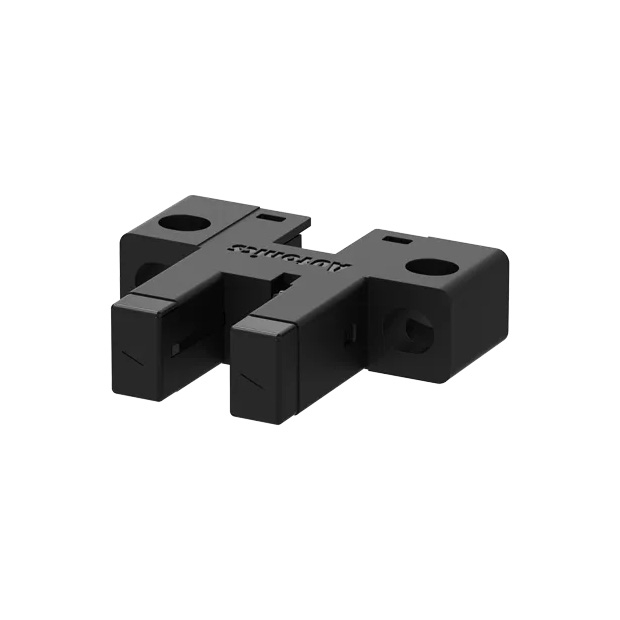

※ BS4 系列 9mm槽深內建連接器微型光電感測器
-
緊湊尺寸：內置連接器設計。
-
兼容連接：支援專用連接器線纜（另售）和通用連接器電纜。
-
多樣形狀：可靈活選擇K、L、R、T、TA、F、Y型。
-
減少誤差：水平檢測面和本體設計，最大限度減少檢測誤差。
-
多角度指示燈：動作指示燈可從多個方向查看。
-
指示燈選擇：型號可選收光時指示燈亮或遮光時指示燈亮。
-
高耐衝擊與耐振動：提升產品耐用性。
-
高速響應：響應頻率達2kHz。
-
連接器線材：標準和柔性連接器線材（另售）。
小巧尺寸
內建連接器
高速回應
保護窗
經久耐用
內建連接器的微型光電感測器可安裝於狹小空間，並可與專用或通用連接器線纜搭配使用，提供更大的安裝靈活性。
提供7種不同形狀的型號，適用於各種不同應用場景的安裝需求。
提供收光指示燈亮起和遮光指示燈亮型號
根據使用者需求或應用，提供收光指示燈亮型和遮光指示燈亮型號供選擇。
收光指示燈亮(BS4-□2M-□)
遮光指示燈亮(BS4-□2R-□)
動作指示燈可從多個方向清晰可見，方便使用者在各種環境設置中隨時檢查運行狀態。
這些感測器具有高達2,000 Hz的抗振能力和高達1,500 m/s²的抗衝擊性，能夠在極端環境中穩定運行。
產品應用
封邊機
當黏合板塊邊緣時，可透過加熱控制，熔化固體黏合劑。
銑床
微型光電感測器和步進馬達用於控制緊湊型銑床中的X-Y軸。
半導體零件上的雷射打標
微型光電感測器和步進馬達用於在半導體零件的雷射打標過程中移動和檢查托盤的X-Y軸位置。
BS4 系列 型號

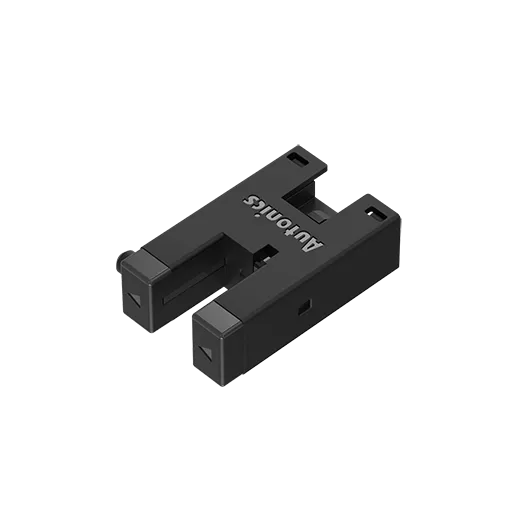

BS4-F2M
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : NPN集電極開路
- 連接方式 : 接插型
BS4-F2M-P
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : PNP集電極開路
- 連接方式 : 接插型
BS4-F2R
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : NPN集電極開路
- 連接方式 : 接插型
BS4-F2R-P
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : PNP集電極開路
- 連接方式 : 接插型

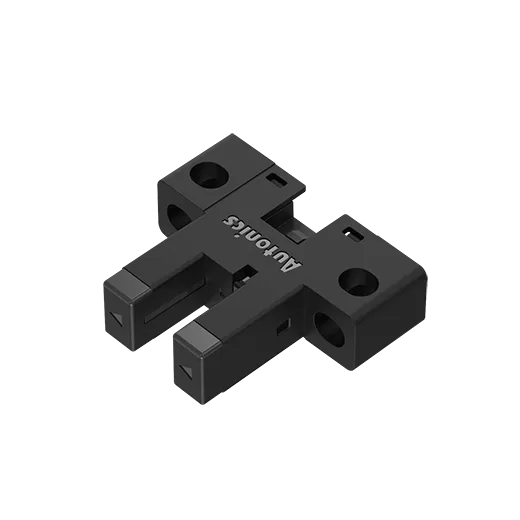

BS4-K2M
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : NPN集電極開路
- 連接方式 : 接插型
BS4-K2M-P
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : PNP集電極開路
- 連接方式 : 接插型
BS4-K2R
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : NPN集電極開路
- 連接方式 : 接插型
BS4-K2R-P
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : PNP集電極開路
- 連接方式 : 接插型

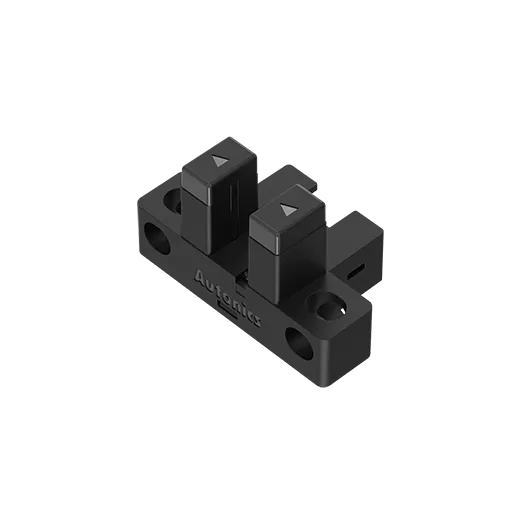

BS4-L2M
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : NPN集電極開路
- 連接方式 : 接插型
BS4-L2M-P
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : PNP集電極開路
- 連接方式 : 接插型
BS4-L2R
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : NPN集電極開路
- 連接方式 : 接插型
BS4-L2R-P
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : PNP集電極開路
- 連接方式 : 接插型

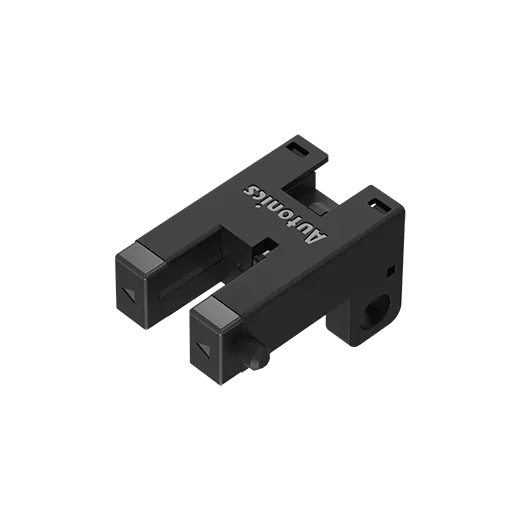

BS4-R2M
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : NPN集電極開路
- 連接方式 : 接插型
BS4-R2M-P
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : PNP集電極開路
- 連接方式 : 接插型
BS4-R2R
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : NPN集電極開路
- 連接方式 : 接插型
BS4-R2R-P
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : PNP集電極開路
- 連接方式 : 接插型

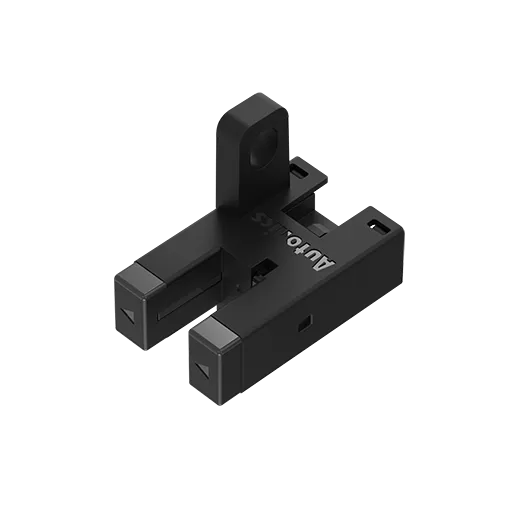

BS4-T2M
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : NPN集電極開路
- 連接方式 : 接插型
BS4-T2M-P
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : PNP集電極開路
- 連接方式 : 接插型
BS4-T2R
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : NPN集電極開路
- 連接方式 : 接插型
BS4-T2R-P
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : PNP集電極開路
- 連接方式 : 接插型

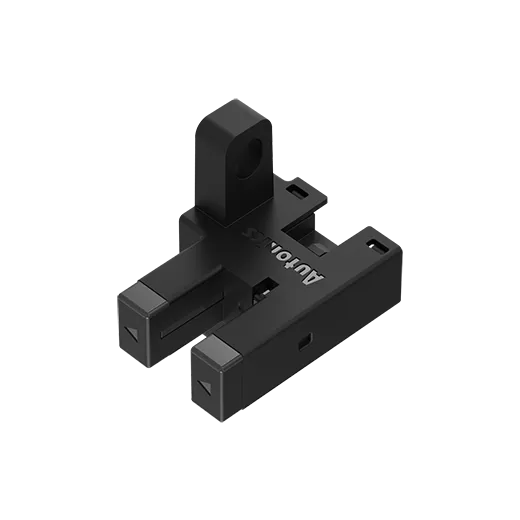

BS4-TA2M
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : NPN集電極開路
- 連接方式 : 接插型
BS4-TA2M-P
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : PNP集電極開路
- 連接方式 : 接插型
BS4-TA2R
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : NPN集電極開路
- 連接方式 : 接插型
BS4-TA2R-P
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : PNP集電極開路
- 連接方式 : 接插型

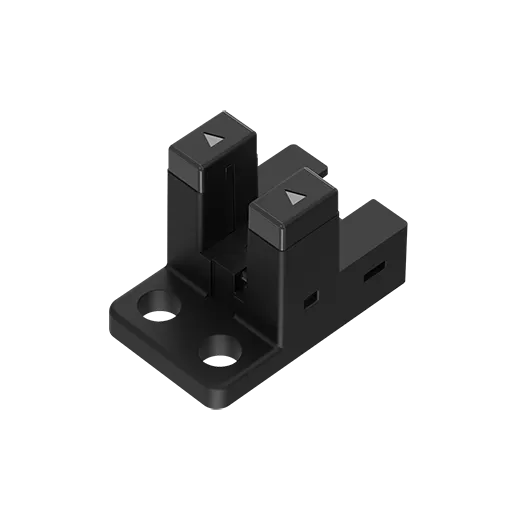

BS4-Y2M
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : NPN集電極開路
- 連接方式 : 接插型
BS4-Y2M-P
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : PNP集電極開路
- 連接方式 : 接插型
BS4-Y2R
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : NPN集電極開路
- 連接方式 : 接插型
BS4-Y2R-P
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : 亮燈: 20㎲以下,
遮光: 80㎲以下 - 控制輸出 : PNP集電極開路
- 連接方式 : 接插型
