※ CNE 系列 感測器連接器
共同特點：
- 高效安裝：顯著減少安裝工作和時間，提升整體工作效率。
- 廣泛兼容性：支持多種連接器，兼容各類電纜和電線，滿足不同需求。
- 高密度接觸：採用 2mm 接觸間距的高密度連接設計，節省空間並確保穩定連接。
- e-CON 兼容：與 e-CON 系列連接器兼容，方便與其他設備集成。
- 高電流承載能力：每個引腳支持最高 3A 的電流容量，保證穩定運行。
線裝插頭/插座：
- 小巧安全：設計為一觸式連接型，既小巧又安全，簡化連接操作。
- 中繼連接功能：插頭/插座設計支持電線的中繼連接，方便擴展佈線。
- 多色識別：提供 9 種不同顏色的蓋子，用於區分和識別不同線材粗細。
- 視覺檢查：透過半透明蓋可輕鬆檢查連接狀態，確保連接無誤。
板載插座：
- 安全設計：觸點位於模具內，防止觸電和短路風險，確保操作安全。
- 靈活連接：支持最多 4 個電線安裝插頭（1/2/4 路），滿足多種安裝需求。
- 緊密密封：提供緊密的密封裝配，防止水分和異物進入，保證可靠運行。
CNE 系列 型號
CNE-S04-YW
- 引腳數 : 4針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG24-26

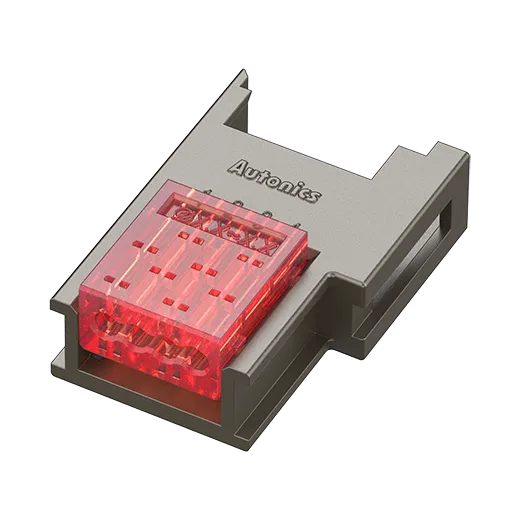

CNE-S04-RE
- 引腳數 : 4針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG24-26

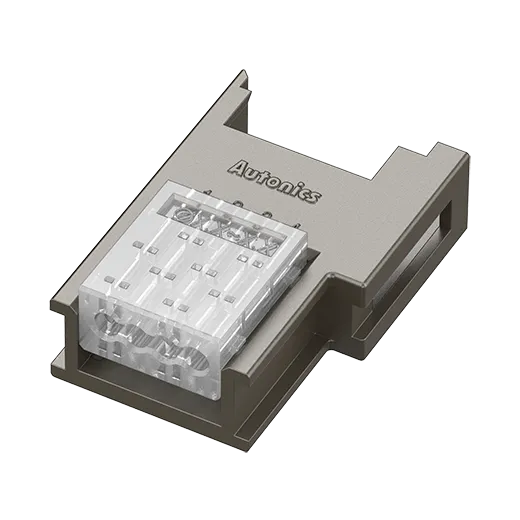

CNE-S04-WT
- 引腳數 : 4針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG28-30

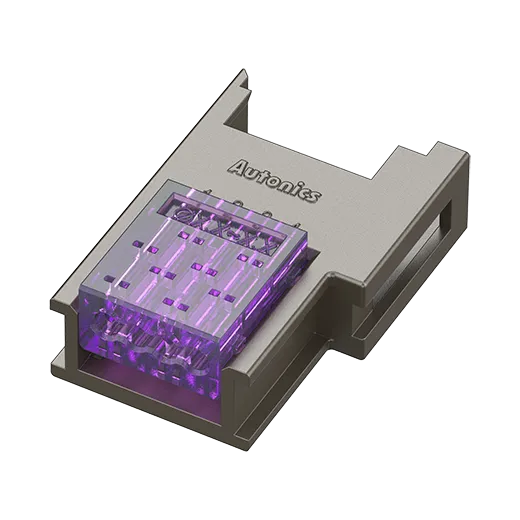

CNE-S04-VT
- 引腳數 : 4針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG28-30
CNE-S04-YG
- 引腳數 : 4針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG28-30

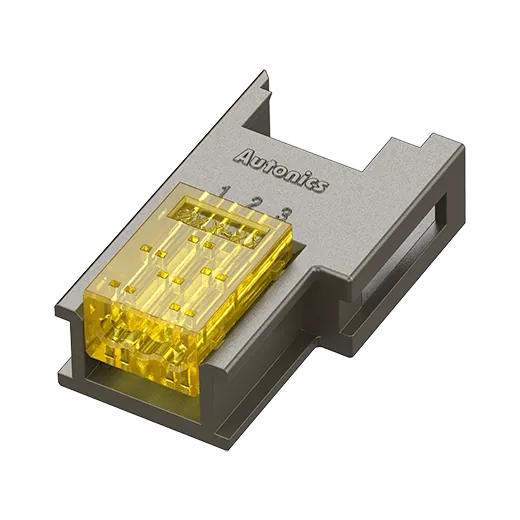

CNE-S03-YW
- 引腳數 : 3針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG24-26

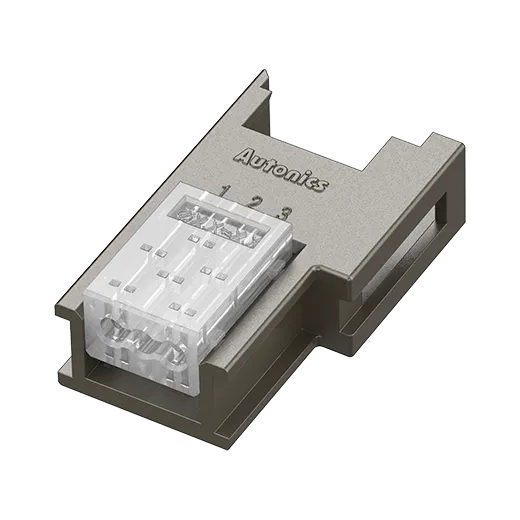

CNE-S03-WT
- 引腳數 : 3針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG28-30
CNE-S03-YG
- 引腳數 : 3針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG28-30
CNE-S04-GN
- 引腳數 : 4針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG20-22

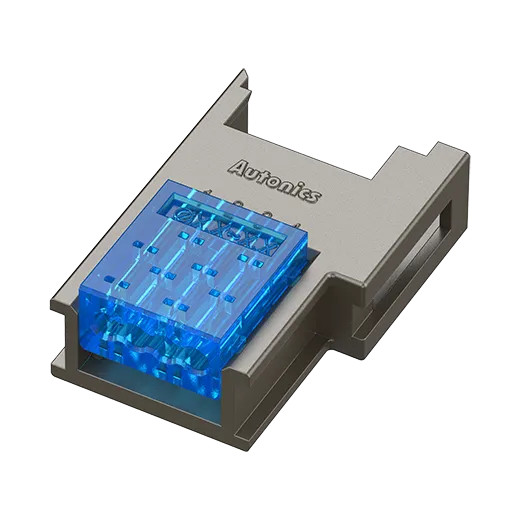

CNE-S04-BL
- 引腳數 : 4針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG20-22

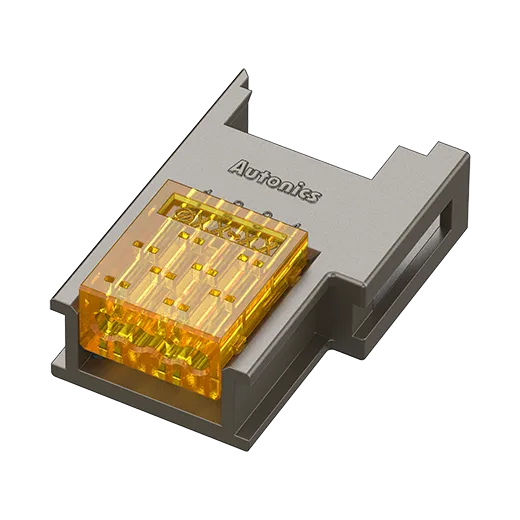

CNE-S04-OG
- 引腳數 : 4針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG24-26
CNE-S04-GY
- 引腳數 : 4針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG20-22
CNE-P04-YW
- 引腳數 : 4針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG24-26
CNE-S03-GN
- 引腳數 : 3針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG20-22
CNE-S03-BL
- 引腳數 : 3針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG20-22

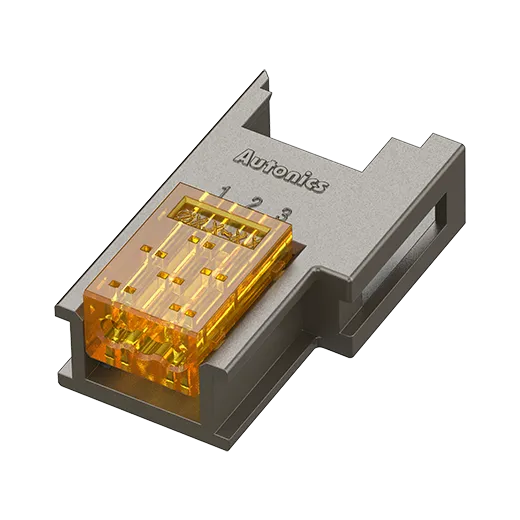

CNE-S03-OG
- 引腳數 : 3針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG24-26

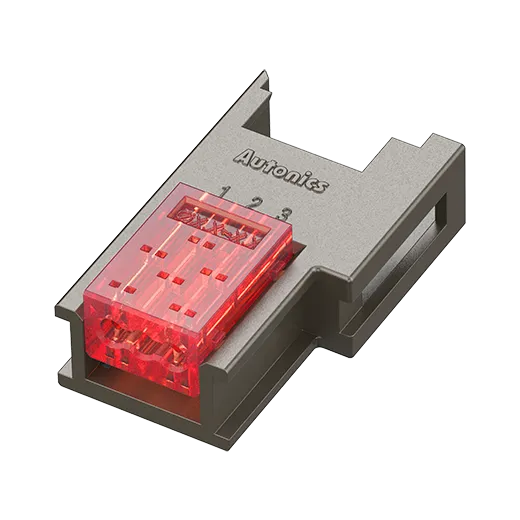

CNE-S03-RE
- 引腳數 : 3針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG24-26
CNE-S03-VT
- 引腳數 : 3針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG28-30
CNE-S03-GY
- 引腳數 : 3針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG20-22

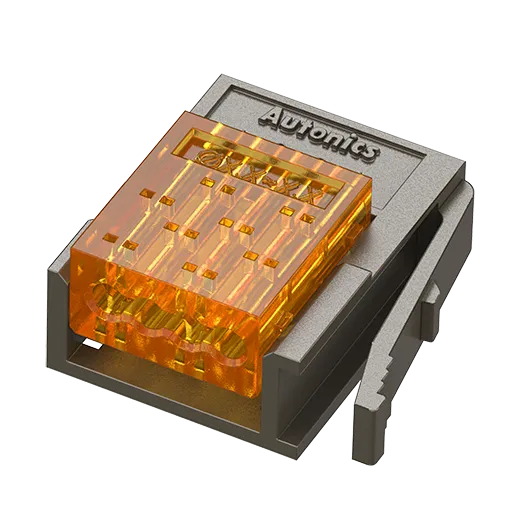

CNE-P04-OG
- 引腳數 : 4針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG24-26
CNE-P04-RE
- 引腳數 : 4針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG24-26

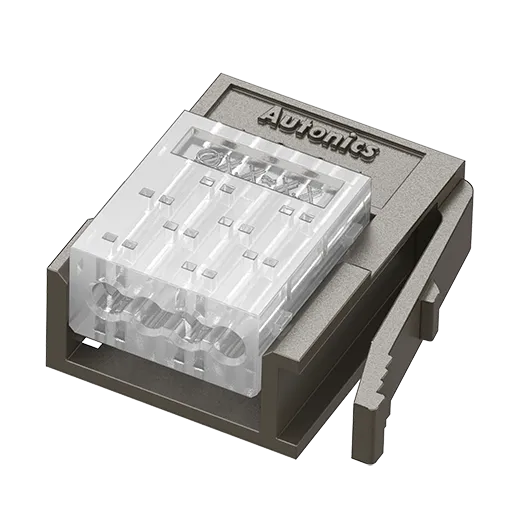

CNE-P04-WT
- 引腳數 : 4針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG28-30
CNE-P04-VT
- 引腳數 : 4針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG28-30

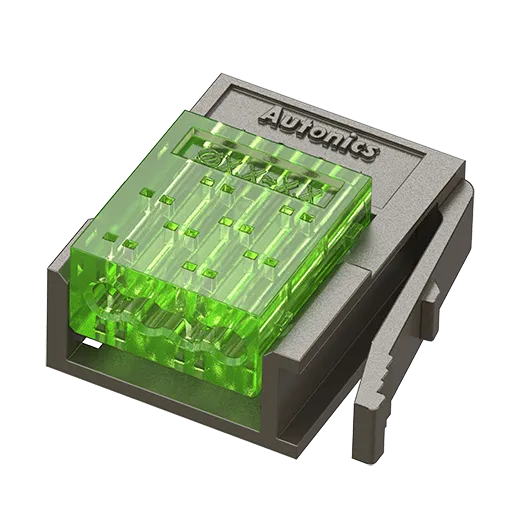

CNE-P04-YG
- 引腳數 : 4針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG28-30

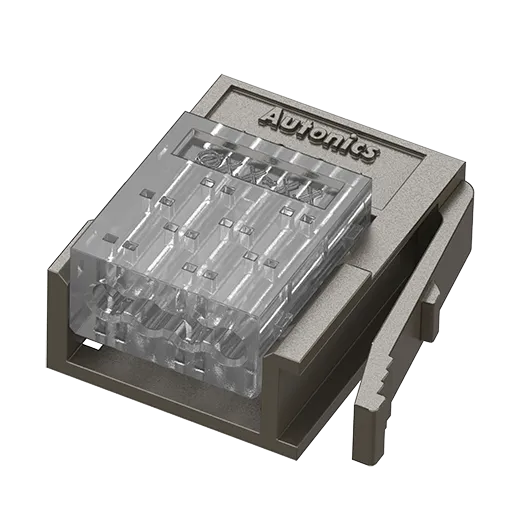

CNE-P04-GY
- 引腳數 : 4針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG20-22
CNE-P03-YW
- 引腳數 : 3針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG24-26

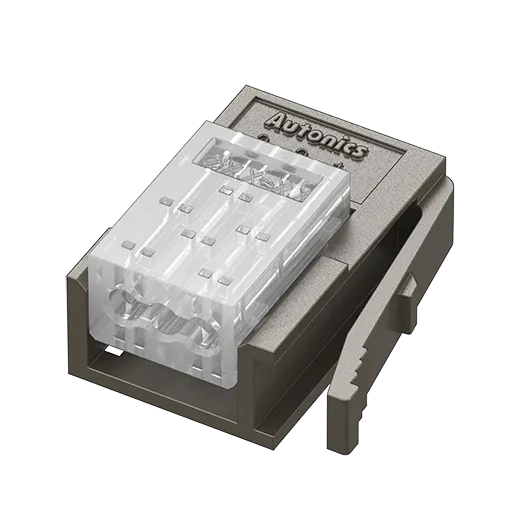

CNE-P03-WT
- 引腳數 : 3針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG28-30

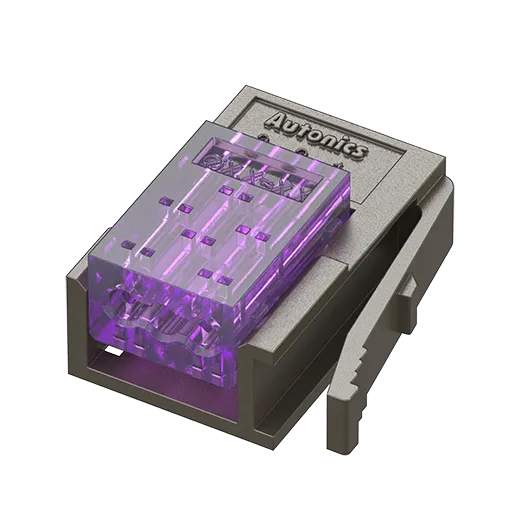

CNE-P03-VT
- 引腳數 : 3針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG28-30

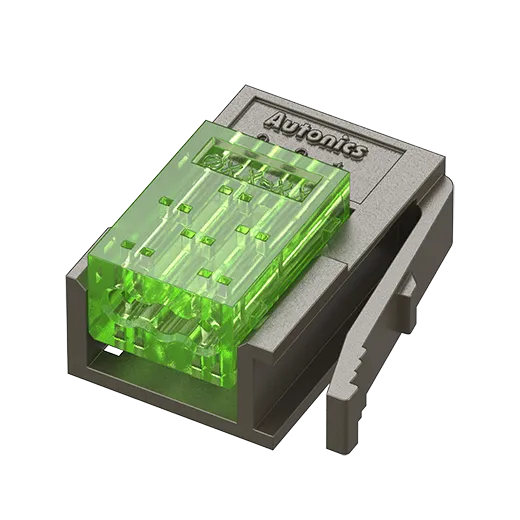

CNE-P03-YG
- 引腳數 : 3針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG28-30

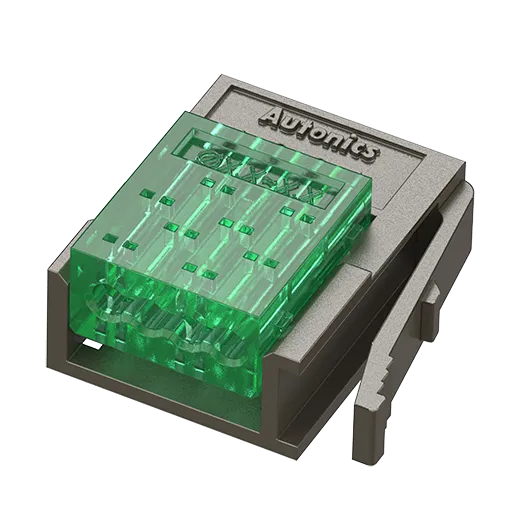

CNE-P04-GN
- 引腳數 : 4針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG20-22

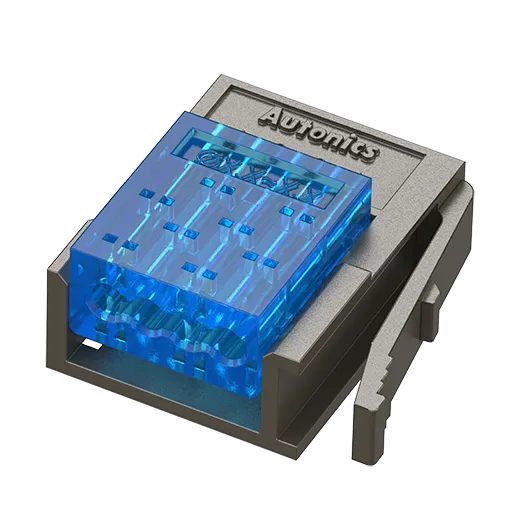

CNE-P04-BL
- 引腳數 : 4針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG20-22

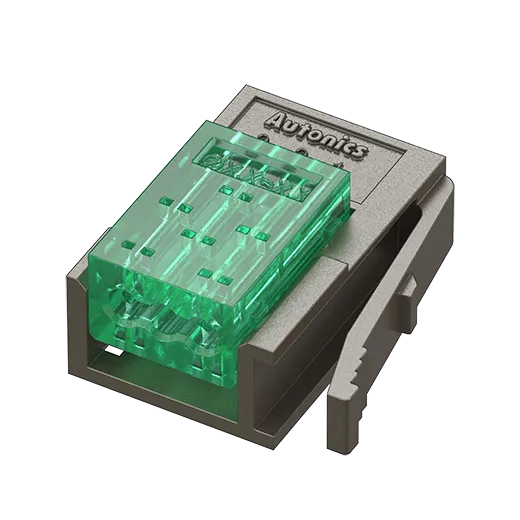

CNE-P03-GN
- 引腳數 : 3針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG20-22

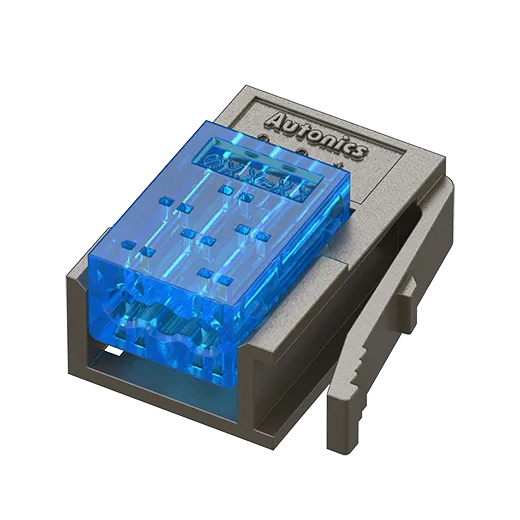

CNE-P03-BL
- 引腳數 : 3針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG20-22
CNE-P03-OG
- 引腳數 : 3針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG24-26
CNE-P03-RE
- 引腳數 : 3針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG24-26
CNE-P03-GY
- 引腳數 : 3針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- AWG : AWG20-22

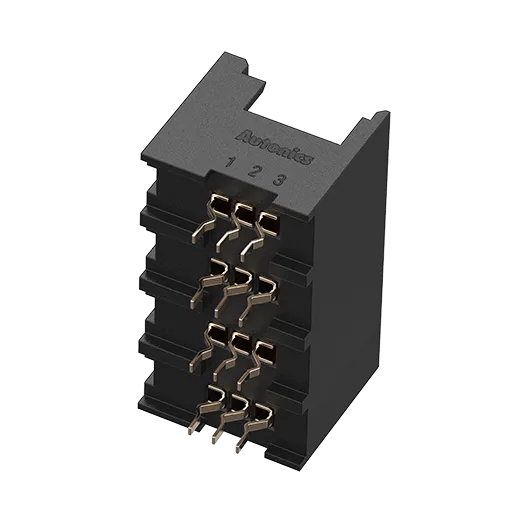

CNE-B403
- 引腳數 : 3針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- 行數 : 4

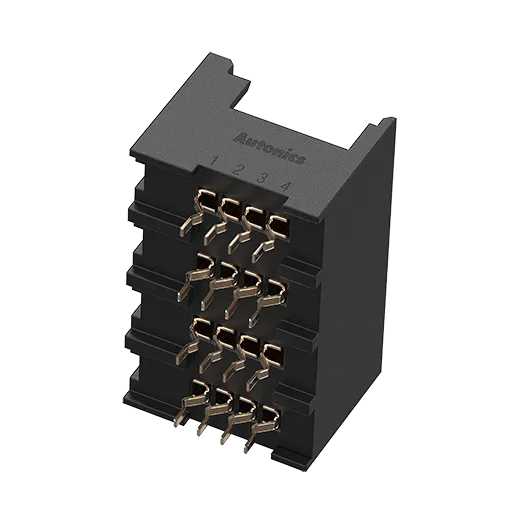

CNE-B404
- 引腳數 : 4針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- 行數 : 4
CNE-B03
- 引腳數 : 3針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- 行數 : 無標記

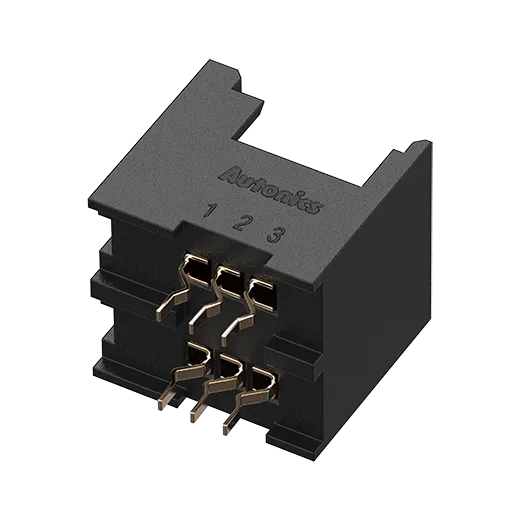

CNE-B203
- 引腳數 : 3針
- 電源電壓 : Max. 250VAC~/DC
- 額定電流 : Max.3.0A
- 端子力矩 : Min. 1.4kgf
- 行數 : 2
