產品規格
- 簡單的佈線而不焊接
- 使用擴充連接器或帶狀電纜進行多層連接
- 僅在基本模組需要電源電壓和資料接線 - 多種輸入:
- 序列輸入
- 並行輸入
- RS485通訊輸入
- RS485通訊時間同步顯示
- PT溫度感測器輸入
- PT溫度感測器+ RS485通訊輸入 - 多級連接可擴展到24台
- 有各種尺寸可供選擇: 16 mm, 22.5 mm, 40 mm, 60 mm
- 可用於7段顯示器和16段顯示器類型
- 可用於紅色顯示和綠色顯示類型
- 高亮度LED顯示屏
- 各種單元顯示板(可切換)，帶有閃爍或開/關選項
- 顯示64個唯一字元(0到9，A到Z，27個符號，句號)
擴展連接器(無需焊接)
多種輸入
可擴展至24個單元
多種顯示尺寸
高亮度LED
多種字元
提供專用軟體
簡單佈線無需焊接
使用擴充連接器或帶狀電纜可實現多達24個單元的多級連接和擴充。 （僅在基本單元上需要電源電壓和資料接線）
DS-16/D◻22 連接
D◻40/D◻60 連接
提供6種輸入選項
顯示單元有6種不同的輸入選擇：序列輸入，並行輸入，RS485通訊輸入，RS485通訊時間同步顯示，PT溫度感測器輸入和PT溫度感測器+ RS485通訊輸入。
RS485通訊時間同步顯示
PT溫度感測器輸入
多種顯示尺寸
顯示單元有多種規格可供選擇：16mmmm，22.5，40mm，60mm
64個獨特的字符
這些單位可以顯示64個獨特的字符，包括字母表（A到Z），數字（0到9）和符號。
多種單位顯示銘牌
透過更換銘牌可顯示各種單位，可滿足各領域的不同需求。
＊單位顯示銘牌只有16mm和22mm的尺寸。
產品應用
橡膠擠出/塑膠射出成型製程

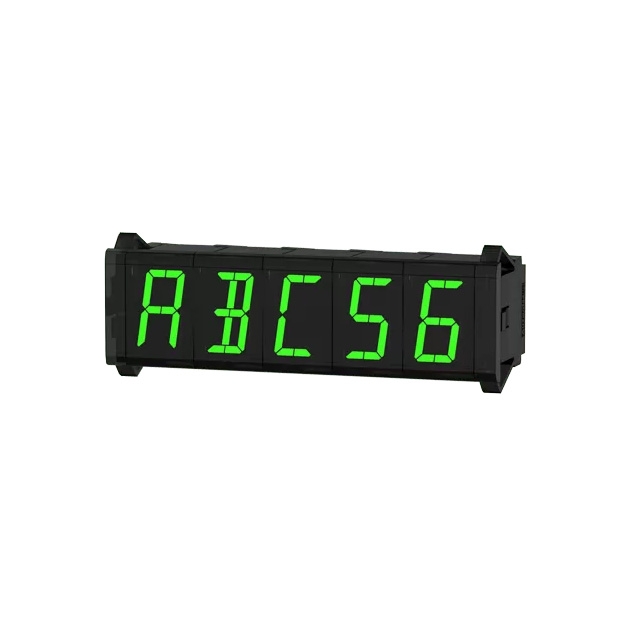

DS/DA 系列 型號
DS60-GS
- 輸入方式 : 序列輸入
- 輸入邏輯 : 正邏輯(PNP)，負邏輯(NPN)
- 顯示方式 : 7段碼LED
- 顯示顏色 : 綠色
- 顯示字元 : 顯示64種字元和符號(0~9，A~Z，27種符號，小數點)
DS60-GP
- 輸入方式 : 並行(動態並行1/2)輸入
- 輸入邏輯 : 正邏輯(PNP)，負邏輯(NPN)
- 顯示方式 : 7段碼LED
- 顯示顏色 : 綠色
- 顯示字元 : 顯示64種字元和符號(0~9，A~Z，27種符號，小數點)
DS60-GE
- 顯示方式 : 7段碼LED
- 顯示顏色 : 綠色
DS60-RS
- 輸入方式 : 序列輸入
- 輸入邏輯 : 正邏輯(PNP)，負邏輯(NPN)
- 顯示方式 : 7段碼LED
- 顯示顏色 : 紅色
- 顯示字元 : 顯示64種字元和符號(0~9，A~Z，27種符號，小數點)
DS60-RP
- 輸入方式 : 並行(動態並行1/2)輸入
- 輸入邏輯 : 正邏輯(PNP)，負邏輯(NPN)
- 顯示方式 : 7段碼LED
- 顯示顏色 : 紅色
- 顯示字元 : 顯示64種字元和符號(0~9，A~Z，27種符號，小數點)
DS60-RE
- 顯示方式 : 7段碼LED
- 顯示顏色 : 紅色
DS60-RT
- 輸入方式 : RS485通訊輸入
- 顯示方式 : 7段碼LED
- 顯示顏色 : 紅色
- 顯示字元 : 顯示64種字元和符號(0~9，A~Z，27種符號，小數點)
DS60-RC
- 輸入方式 : RS485通訊輸入(同步時間顯示類型)
- 顯示方式 : 7段碼LED
- 顯示顏色 : 紅色
- 顯示字元 : 世界當地時間12/24小時(支持夏令時間)
DS60-GC
- 輸入方式 : RS485通訊輸入(同步時間顯示類型)
- 顯示方式 : 7段碼LED
- 顯示顏色 : 綠色
- 顯示字元 : 世界當地時間12/24小時(支持夏令時間)
DS60-GT
- 輸入方式 : RS485通訊輸入
- 顯示方式 : 7段碼LED
- 顯示顏色 : 綠色
- 顯示字元 : 顯示64種字元和符號(0~9，A~Z，27種符號，小數點)
DS40-RS
- 輸入方式 : 序列輸入
- 輸入邏輯 : 正邏輯(PNP)，負邏輯(NPN)
- 顯示方式 : 7段碼LED
- 顯示顏色 : 紅色
- 顯示字元 : 顯示64種字元和符號(0~9，A~Z，27種符號，小數點)
DS40-RP
- 輸入方式 : 並行(動態並行1/2)輸入
- 輸入邏輯 : 正邏輯(PNP)，負邏輯(NPN)
- 顯示方式 : 7段碼LED
- 顯示顏色 : 紅色
- 顯示字元 : 顯示64種字元和符號(0~9，A~Z，27種符號，小數點)
DS40-RE
- 顯示方式 : 7段碼LED
- 顯示顏色 : 紅色
DS40-RT
- 輸入方式 : RS485通訊輸入
- 顯示方式 : 7段碼LED
- 顯示顏色 : 紅色
- 顯示字元 : 顯示64種字元和符號(0~9，A~Z，27種符號，小數點)
- 消耗電流 : Max. 55mA
DS40-RC
- 輸入方式 : RS485通訊輸入(同步時間顯示類型)
- 顯示方式 : 7段碼LED
- 顯示顏色 : 紅色
- 顯示字元 : 世界當地時間12/24小時(支持夏令時間)
DS40-GS
- 輸入方式 : 序列輸入
- 輸入邏輯 : 正邏輯(PNP)，負邏輯(NPN)
- 顯示方式 : 7段碼LED
- 顯示顏色 : 綠色
- 顯示字元 : 顯示64種字元和符號(0~9，A~Z，27種符號，小數點)
DS40-GP
- 輸入方式 : 並行(動態並行1/2)輸入
- 輸入邏輯 : 正邏輯(PNP)，負邏輯(NPN)
- 顯示方式 : 7段碼LED
- 顯示顏色 : 綠色
- 顯示字元 : 顯示64種字元和符號(0~9，A~Z，27種符號，小數點)
DS40-GE
- 顯示方式 : 7段碼LED
- 顯示顏色 : 綠色
DS40-GC
- 輸入方式 : RS485通訊輸入(同步時間顯示類型)
- 顯示方式 : 7段碼LED
- 顯示顏色 : 綠色
- 顯示字元 : 世界當地時間12/24小時(支持夏令時間)
DS40-GT
- 輸入方式 : RS485通訊輸入
- 顯示方式 : 7段碼LED
- 顯示顏色 : 綠色
- 顯示字元 : 顯示64種字元和符號(0~9，A~Z，27種符號，小數點)
DS22-RS
- 輸入方式 : 序列輸入
- 輸入邏輯 : 正邏輯(PNP)，負邏輯(NPN)
- 顯示方式 : 7段碼LED
- 顯示顏色 : 紅色
- 顯示字元 : 顯示64種字元和符號(0~9，A~Z，27種符號，小數點)
DS22-RP
- 輸入方式 : 並行(動態並行1/2)輸入
- 輸入邏輯 : 正邏輯(PNP)，負邏輯(NPN)
- 顯示方式 : 7段碼LED
- 顯示顏色 : 紅色
- 顯示字元 : 顯示64種字元和符號(0~9，A~Z，27種符號，小數點)
DS22-RE
- 顯示方式 : 7段碼LED
- 顯示顏色 : 紅色
DS22-GP
- 輸入方式 : 並行(動態並行1/2)輸入
- 輸入邏輯 : 正邏輯(PNP)，負邏輯(NPN)
- 顯示方式 : 7段碼LED
- 顯示顏色 : 綠色
- 顯示字元 : 顯示64種字元和符號(0~9，A~Z，27種符號，小數點)
DS22-GE
- 顯示方式 : 7段碼LED
- 顯示顏色 : 綠色
DS22-RT
- 輸入方式 : RS485通訊輸入
- 顯示方式 : 7段碼LED
- 顯示顏色 : 紅色
- 顯示字元 : 顯示64種字元和符號(0~9，A~Z，27種符號，小數點)
DS22-RC
- 輸入方式 : RS485通訊輸入(同步時間顯示類型)
- 顯示方式 : 7段碼LED
- 顯示顏色 : 紅色
- 顯示字元 : 世界當地時間12/24小時(支持夏令時間)

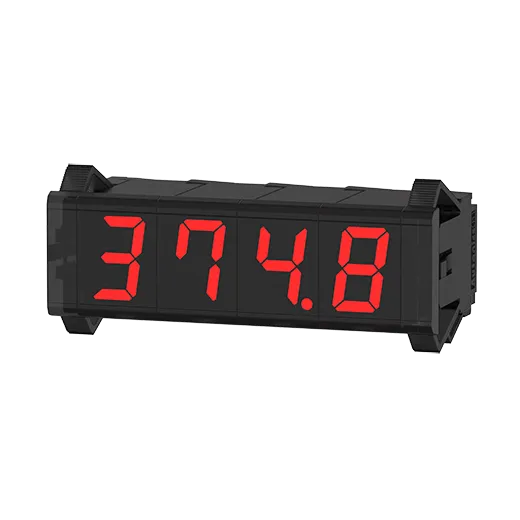

DS16-RS
- 輸入方式 : 序列輸入
- 輸入邏輯 : 正邏輯(PNP)，負邏輯(NPN)
- 顯示方式 : 7段碼LED
- 顯示顏色 : 紅色
- 顯示字元 : 顯示64種字元和符號(0~9，A~Z，27種符號，小數點)
DS16-RE
- 顯示方式 : 7段碼LED
- 顯示顏色 : 紅色
DS16-GE
- 顯示方式 : 7段碼LED
- 顯示顏色 : 綠色
DS22-GS
- 輸入方式 : 序列輸入
- 輸入邏輯 : 正邏輯(PNP)，負邏輯(NPN)
- 顯示方式 : 7段碼LED
- 顯示顏色 : 綠色
- 顯示字元 : 顯示64種字元和符號(0~9，A~Z，27種符號，小數點)
DS16-RT
- 輸入方式 : RS485通訊輸入
- 顯示方式 : 7段碼LED
- 顯示顏色 : 紅色
- 顯示字元 : 顯示64種字元和符號(0~9，A~Z，27種符號，小數點)
DS22-GC
- 輸入方式 : RS485通訊輸入(同步時間顯示類型)
- 顯示方式 : 7段碼LED
- 顯示顏色 : 綠色
- 顯示字元 : 世界當地時間12/24小時(支持夏令時間)
DS22-GT
- 輸入方式 : RS485通訊輸入
- 顯示方式 : 7段碼LED
- 顯示顏色 : 綠色
- 顯示字元 : 顯示64種字元和符號(0~9，A~Z，27種符號，小數點)
DS16-GS
- 輸入方式 : 序列輸入
- 輸入邏輯 : 正邏輯(PNP)，負邏輯(NPN)
- 顯示方式 : 7段碼LED
- 顯示顏色 : 綠色
- 顯示字元 : 顯示64種字元和符號(0~9，A~Z，27種符號，小數點)
DA60-RS
- 輸入方式 : 序列輸入
- 輸入邏輯 : 正邏輯(PNP)，負邏輯(NPN)
- 顯示方式 : 16段碼LED
- 顯示顏色 : 紅色
- 顯示字元 : 顯示64種字元和符號(0~9，A~Z，27種符號，小數點)
DA60-RP
- 輸入方式 : 並行(動態並行1/2)輸入
- 輸入邏輯 : 正邏輯(PNP)，負邏輯(NPN)
- 顯示方式 : 16段碼LED
- 顯示顏色 : 紅色
- 顯示字元 : 顯示64種字元和符號(0~9，A~Z，27種符號，小數點)
DA60-RE
- 顯示方式 : 16段碼LED
- 顯示顏色 : 紅色
DA60-GP
- 輸入方式 : 並行(動態並行1/2)輸入
- 輸入邏輯 : 正邏輯(PNP)，負邏輯(NPN)
- 顯示方式 : 16段碼LED
- 顯示顏色 : 綠色
- 顯示字元 : 顯示64種字元和符號(0~9，A~Z，27種符號，小數點)
DA60-GE
- 顯示方式 : 16段碼LED
- 顯示顏色 : 綠色
