E18S 系列 Ø18mm增量型旋轉編碼器 - 力通

E18S 系列 Ø18mm增量型旋轉編碼器 - 力通

Autonics｜E18S 系列為 Autonics 推出的極小型增量式旋轉編碼器，外徑僅 Ø18mm，重量僅 12 克，特別適用於自動帳單計數機等空間受限設備。支援 100、200、300 及 400 脈衝解析度選擇，提供穩定可靠的 5 VDC 輸入，低軸慣性設計有助於提升設備反應效率與節能表現。其超輕巧結構提供更高的安裝彈性，是高密度機構系統的理想解決方案。
－ ＋
加入詢價車

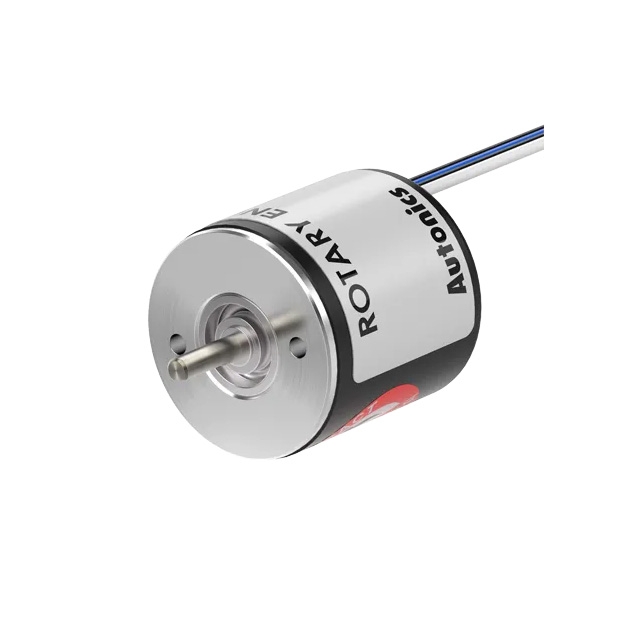

4.Autonics E18S 系列 Ø18mm增量型旋轉編碼器.jpg
/
詳細介紹

產品特點下載

產品規格下載(E18)  產品規格下載(E18-A正弦波輸出)  產品說明下載(E18)  產品說明下載(E18-A正弦波輸出)

2D/3D CAD下載

2D CAD下載(E18S)  3D CAD下載(E18S2.5-100/200/300

認證書下載

產品認證下載CE  產品認證下載UL LISTED  產品認證下載EAC  產品認證下載EAC  產品認證下載ROHS  產品認證下載UKCA

認證   認證認證   認證   認證

產品規格

    ※ E18S 系列 Ø18mm增量型旋轉編碼器

  • 超緊湊設計：Ø18毫米外徑，12克超輕量設計，適合狹窄或有限的空間。

  • 低軸慣性力矩：提高設備效率。

  • 多種解析度選擇：每轉100、200、300、400個脈衝。

  • 電源電壓：5 VDC ±5%，穩定可靠。

超輕重量

超輕重量

超緊湊尺寸

超緊湊尺寸

18mm直徑

18mm直徑


超小型（Ø18毫米）和超輕型（12克）
超小型（Ø18毫米），超輕型（12克）編碼器非常適合安裝在小型機械和緊湊型應用中。

超小型（Ø18毫米）和超輕型（12克）


產品應用

套用於自動帳單計數機
套用於自動帳單計數機

E18S 系列 型號

1E18S2-200-1-A-5-S

E18S2-100-1-N-5-S

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 25kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 10gf.cm(max. 0.00098N.m)
  • 解析度 : 100(P/R)
2E18S2-200-1-A-5-S_4

E18S2-100-1-V-5-S

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 25kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 10gf.cm(max. 0.00098N.m)
  • 解析度 : 100(P/R)
3E18S2-200-1-A-5-S_1

E18S2-200-1-N-5-S

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 25kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 10gf.cm(max. 0.00098N.m)
  • 解析度 : 200P/R
4E18S2-200-1-A-5-S_5

E18S2-200-1-V-5-S

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 25kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 10gf.cm(max. 0.00098N.m)
  • 解析度 : 200P/R
5E18S2-200-1-A-5-R

E18S2-300-1-N-5-R

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 25kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 10gf.cm(max. 0.00098N.m)
  • 解析度 : 300P/R
6E18S2-200-1-A-5-S_2

E18S2-300-1-N-5-S

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 25kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 10gf.cm(max. 0.00098N.m)
  • 解析度 : 300P/R
7E18S2-200-1-A-5-R_2

E18S2-300-1-V-5-R

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 25kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 10gf.cm(max. 0.00098N.m)
  • 解析度 : 300P/R
8E18S2-200-1-A-5-S_6

E18S2-300-1-V-5-S

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 25kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 10gf.cm(max. 0.00098N.m)
  • 解析度 : 300P/R
9E18S2-200-1-A-5-R_1

E18S2-400-1-N-5-R

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 25kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 10gf.cm(max. 0.00098N.m)
  • 解析度 : 400PPR
10E18S2-200-1-A-5-S_3

E18S2-400-1-N-5-S

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 25kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 10gf.cm(max. 0.00098N.m)
  • 解析度 : 400PPR
11E18S2-200-1-A-5-R_3

E18S2-400-1-V-5-R

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 25kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 10gf.cm(max. 0.00098N.m)
  • 解析度 : 400PPR

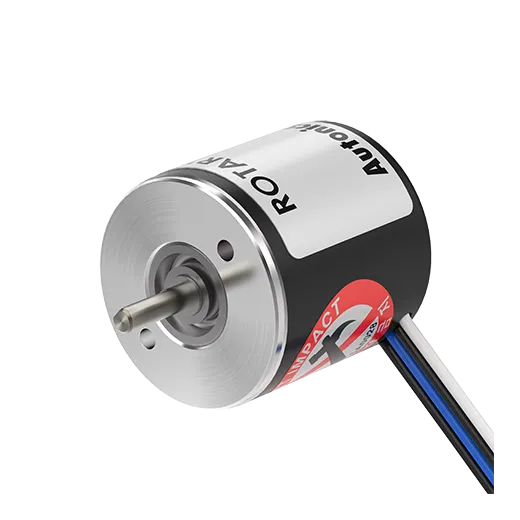

12E18S2-200-1-A-5-S_7

E18S2-400-1-V-5-S

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 25kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 10gf.cm(max. 0.00098N.m)
  • 解析度 : 400PPR
13E18S2-200-1-A-5-S_8

E18S2.5-100-1-N-5-S

  • 軸外徑 : Ø2.5mm
  • 最大響應頻率 : 25kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 10gf.cm(max. 0.00098N.m)
  • 解析度 : 100(P/R)
14E18S2-200-1-A-5-S_3

E18S2.5-100-1-V-5-S

  • 軸外徑 : Ø2.5mm
  • 最大響應頻率 : 25kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 10gf.cm(max. 0.00098N.m)
  • 解析度 : 100(P/R)
15E18S2-200-1-A-5-S

E18S2.5-200-1-N-5-S

  • 軸外徑 : Ø2.5mm
  • 最大響應頻率 : 25kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 10gf.cm(max. 0.00098N.m)
  • 解析度 : 200P/R
16E18S2-200-1-A-5-S_4

E18S2.5-200-1-V-5-S

  • 軸外徑 : Ø2.5mm
  • 最大響應頻率 : 25kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 10gf.cm(max. 0.00098N.m)
  • 解析度 : 200P/R
17E18S2-200-1-A-5-R

E18S2.5-300-1-N-5-R

  • 軸外徑 : Ø2.5mm
  • 最大響應頻率 : 25kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 10gf.cm(max. 0.00098N.m)
  • 解析度 : 300P/R
18E18S2-200-1-A-5-S_1

E18S2.5-300-1-N-5-S

  • 軸外徑 : Ø2.5mm
  • 最大響應頻率 : 25kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 10gf.cm(max. 0.00098N.m)
  • 解析度 : 300P/R

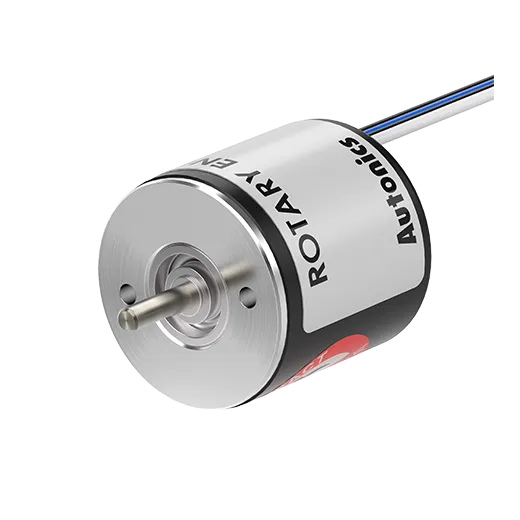

19E18S2-200-1-A-5-R_2

E18S2.5-300-1-V-5-R

  • 軸外徑 : Ø2.5mm
  • 最大響應頻率 : 25kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 10gf.cm(max. 0.00098N.m)
  • 解析度 : 300P/R
20E18S2-200-1-A-5-S_5

E18S2.5-300-1-V-5-S

  • 軸外徑 : Ø2.5mm
  • 最大響應頻率 : 25kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 10gf.cm(max. 0.00098N.m)
  • 解析度 : 300P/R
21E18S2-200-1-A-5-R_1

E18S2.5-400-1-N-5-R

  • 軸外徑 : Ø2.5mm
  • 最大響應頻率 : 25kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 10gf.cm(max. 0.00098N.m)
  • 解析度 : 400PPR
22E18S2-200-1-A-5-S_2

E18S2.5-400-1-N-5-S

  • 軸外徑 : Ø2.5mm
  • 最大響應頻率 : 25kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 10gf.cm(max. 0.00098N.m)
  • 解析度 : 400PPR
23E18S2-200-1-A-5-R_3

E18S2.5-400-1-V-5-R

  • 軸外徑 : Ø2.5mm
  • 最大響應頻率 : 25kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 10gf.cm(max. 0.00098N.m)
  • 解析度 : 400PPR
24E18S2-200-1-A-5-S_6

E18S2.5-400-1-V-5-S

  • 軸外徑 : Ø2.5mm
  • 最大響應頻率 : 25kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 10gf.cm(max. 0.00098N.m)
  • 解析度 : 400PPR
