E30S 系列 外徑30mm軸型增量旋轉編碼器 - 力通

E30S 系列 外徑30mm軸型增量旋轉編碼器 - 力通

Autonics｜E30S 系列為 Autonics 緊湊型增量式旋轉編碼器，採用 Ø30mm 外徑與 Ø4mm 軸徑設計，搭配僅需 5VDC 或 12–24VDC 的穩定輸入電壓，適用於狹窄空間內的精密安裝。支援多種解析度（最高達 3000 脈衝），搭配低軸慣性設計，有效降低機械負載並提升控制精度。多樣控制輸出型式滿足多元應用需求，適用於設備位置監控、自動化生產與精密傳動系統。
－ ＋
加入詢價車

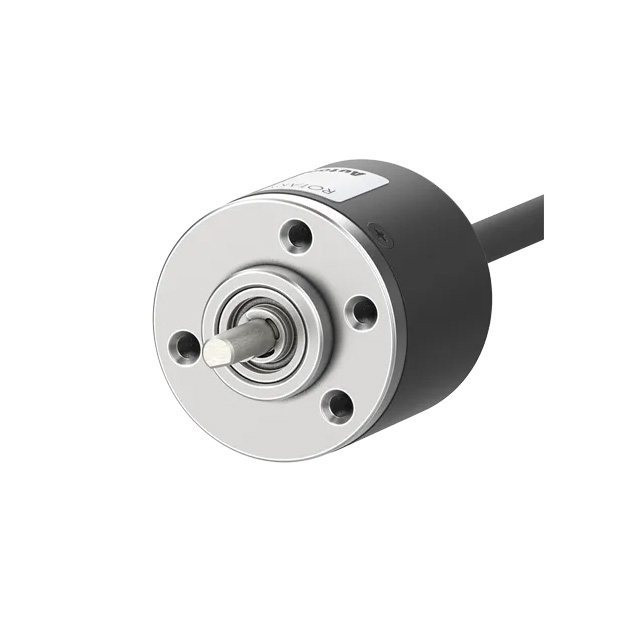

7.Autonics E30S 系列 外徑30mm增量型旋轉編碼器_軸型_.jpg
/
詳細介紹

產品特點下載

產品規格下載(E30)  產品說明下載(E30)

2D/3D CAD下載

2D CAD下載(E30S)  2D CAD下載(E30S)-2  3D CAD下載(E30S4)

認證書下載

產品認證下載CE  產品認證下載EAC  產品認證下載EAC  產品認證下載ROHS  產品認證下載UKCA

認證   認證   認證   認證

產品規格

    ※ E30S 系列 外徑30mm軸型增量旋轉編碼器

  • 緊湊型設計：Ø30毫米外徑，Ø4毫米軸徑，適合狹窄或有限空間安裝。

  • 低軸慣性力矩：減少設備旋轉慣量，提升效率。

  • 多種解析度：每轉多達3000個脈衝，滿足高精度需求。

  • 多種控制輸出選項：適應不同應用場景。

  • 電源電壓：5 VDC ±5%，12-24 VDC ±5%，穩定可靠。

E30S 系列 型號

1E30S_C_1

E30S4-3000-3-T-5-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 3000(P/R)
2E30S_C

E30S4-500-3-T-24-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 500P/R
3E30S_C_1

E30S4-500-3-T-5-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 500P/R
4E30S_C_2

E30S4-1000-3-T-24-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 1000P/R

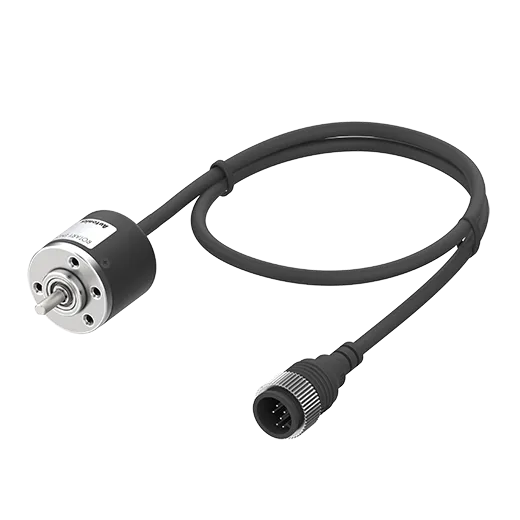

5E30S_C_3

E30S4-1000-3-T-5-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 1000P/R
6E30S_C_4

E30S4-1024-3-T-24-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 1024P/R
7E30S_C_5

E30S4-1024-3-T-5-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 1024P/R
8E30S_C

E30S4-3000-3-T-24-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 3000(P/R)
9E30S_C

E30S4-100-3-T-24-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 100(P/R)
10E30S_C_1

E30S4-100-3-T-5-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 100(P/R)
11E30S_C_2

E30S4-200-3-T-24-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 200P/R
12E30S_C_3

E30S4-200-3-T-5-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 200P/R
13E30S_C_4

E30S4-360-3-T-24-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 360P/R
14E30S_C_5

E30S4-360-3-T-5-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 360P/R
15E30S_C

E30S4-500-3-V-5-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 500P/R
16E30S_C_1

E30S4-1000-3-V-24-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 1000P/R
17E30S_C_2

E30S4-1000-3-V-5-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 1000P/R
18E30S_C_3

E30S4-1024-3-V-24-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 1024P/R
19E30S_C_4

E30S4-1024-3-V-5-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 1024P/R
20E30S_C_5

E30S4-3000-3-V-24-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 3000(P/R)
21E30S_C_6

E30S4-3000-3-V-5-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 3000(P/R)
22E30S_C

E30S4-100-3-V-5-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 100(P/R)
23E30S_C_1

E30S4-200-3-V-24-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 200P/R
24E30S_C_2

E30S4-200-3-V-5-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 200P/R
25E30S_C_3

E30S4-360-3-V-24-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 360P/R
26E30S_C_4

E30S4-360-3-V-5-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 360P/R
27E30S_C_5

E30S4-500-3-V-24-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 500P/R
28E30S_C

E30S4-500-6-L-5-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 500P/R
29E30S_C_1

E30S4-1000-6-L-5-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 1000P/R
30E30S_C_2

E30S4-1024-6-L-5-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 1024P/R
31E30S_C_3

E30S4-3000-6-L-5-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 3000(P/R)
32E30S_C_4

E30S4-100-3-V-24-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 100(P/R)
33E30S_C

E30S4-1024-3-N-5-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 1024P/R
34E30S_C_1

E30S4-3000-3-N-24-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 3000(P/R)
35E30S_C_2

E30S4-3000-3-N-5-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 3000(P/R)
36E30S_C_3

E30S4-100-6-L-5-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 100(P/R)
37E30S_C_4

E30S4-200-6-L-5-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 200P/R
38E30S_C_5

E30S4-360-6-L-5-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 360P/R
39E30S_C

E30S4-360-3-N-5-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 360P/R
40E30S_C_1

E30S4-500-3-N-24-C

  • 軸外徑 : Ø4mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.20gf.cm(Max.0.00196N.m)
  • 解析度 : 500P/R
