E40H 系列 外徑40mm中空軸型增量旋轉編碼器 - 力通

E40H 系列 外徑40mm中空軸型增量旋轉編碼器 - 力通

Autonics｜E40H 系列是 Autonics 精密型 Ø40mm 增量式編碼器，提供軸型、中空軸與中空盲軸等多樣安裝規格，適合空間受限的設備整合。支援每轉 1～5000 脈衝解析度，並提供多種控制輸出，滿足各類精密運動控制需求。低軸慣性設計有助於提升系統反應速度，搭配 5VDC / 12–24VDC 電源輸入，穩定性高。常見應用於電梯門控制、自動化裝置與精密傳動系統中。
－ ＋
加入詢價車

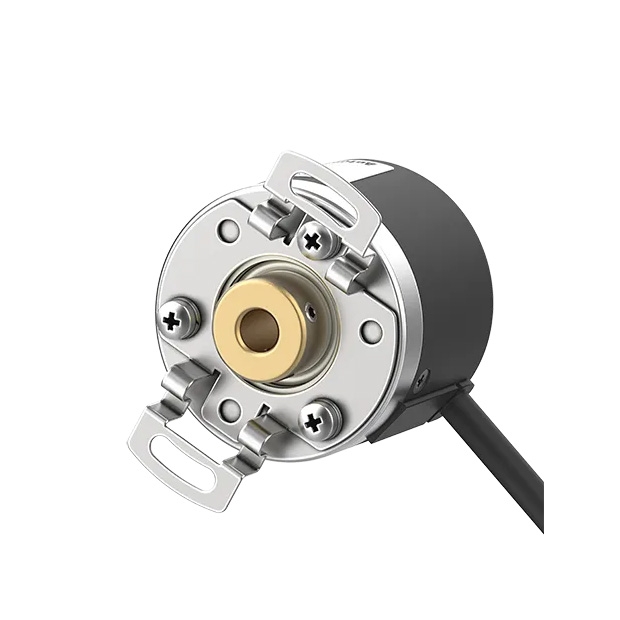

9.Autonics E40H 系列 外徑40mm增量型旋轉編碼器_中空軸型_.jpg
/
詳細介紹

產品特點下載

產品規格下載(E40)  產品說明下載E40(英)


2D/3D CAD下載

2D CAD下載(E40H)  2D CAD下載(E40H)-2  3D CAD下載(E40H8)


認證書下載

產品認證下載CE  產品認證下載EAC  產品認證下載EAC  產品認證下載ROHS  產品認證下載UKCA

認證   認證   認證   認證

產品規格

    ※ E40H 系列 外徑40mm中空軸型增量旋轉編碼器

  • 超緊湊設計：Ø40毫米外殼，適合狹窄或有限空間安裝。

  • 多種軸選項：提供軸型、中空軸型和中空盲軸型選擇。

  • 易於安裝：便於在狹小或有限空間內安裝。

  • 低軸慣性力矩：減少設備旋轉慣量，提升效率。

  • 多種解析度：每轉1到5000個脈衝，滿足不同精度需求。

  • 多樣控制輸出：適應多種應用場景。

  • 電源供應：5VDC ±5%，12-24VDC ±5%，穩定可靠。

產品應用

電梯門操作

電梯門操作
增量型旋轉編碼器安裝在門操作控制室的馬達內，透過編碼器的脈衝訊號精確控制電梯門的開啟/關閉位置。






E40H 系列 型號

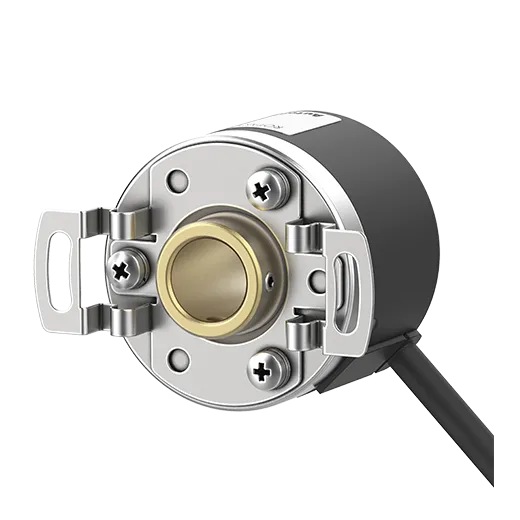

1E40HB_1

E40H12-360-3-T-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 360P/R
2E40HB_2

E40H12-400-3-T-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 400PPR
3E40HB_3

E40H12-360-6-L-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 360P/R
4E40HB_4

E40H12-400-6-L-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 400PPR
5E40HB

E40H12-5000-6-L-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 5000(P/R)
6E40HB_1

E40H12-40-3-T-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 40P/R
7E40HB_2

E40H12-40-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 40P/R
8E40HB_3

E40H12-40-3-N-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 40P/R
9E40HB_4

E40H12-45-3-T-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 45P/R
10E40HB_5

E40H12-360-3-T-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 360P/R
11E40HB

E40H12-360-6-L-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 360P/R
12E40HB_1

E40H12-400-6-L-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 400PPR
13E40HB_2

E40H12-40-6-L-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 40P/R
14E40HB_3

E40H12-45-6-L-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 45P/R
15E40HB_4

E40H12-5000-6-L-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 5000(P/R)
16E40HB

E40H12-40-3-V-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 40P/R
17E40HB_1

E40H12-45-3-V-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 45P/R
18E40HB_2

E40H12-45-3-V-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 45P/R
19E40HB_3

E40H12-5000-3-V-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 5000(P/R)
20E40HB_4

E40H12-5000-3-V-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 5000(P/R)
21E40HB_5

E40H12-360-3-V-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 360P/R
22E40HB_6

E40H12-360-3-V-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 360P/R
23E40HB

E40H12-400-3-V-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 400PPR
24E40HB_1

E40H12-400-3-V-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 400PPR
25E40HB_2

E40H12-40-3-V-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 40P/R
26E40HB_3

E40H12-400-3-N-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 400PPR
27E40HB_4

E40H12-5000-3-T-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 5000(P/R)
28E40HB_5

E40H12-5000-3-T-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 5000(P/R)
29E40HB

E40H12-5000-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 5000(P/R)
30E40HB_1

E40H12-5000-3-N-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 5000(P/R)
31E40HB_2

E40H12-360-3-N-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 360P/R
32E40HB_3

E40H12-400-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 400PPR
33E40HB_4

E40H12-500-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 500P/R
34E40HB

E40H12-5-2-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 5P/R
35E40HB_1

E40H12-5-2-N-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 5P/R
36E40HB_2

E40H12-1-2-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 1P/R
37E40HB_3

E40H12-1-2-N-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 1P/R
38E40HB_4

E40H12-2-2-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 2P/R
39E40HB

E40H12-2-2-N-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 2P/R
40E40HB_1

E40H12-10-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 10(P/R)
