產品規格
-

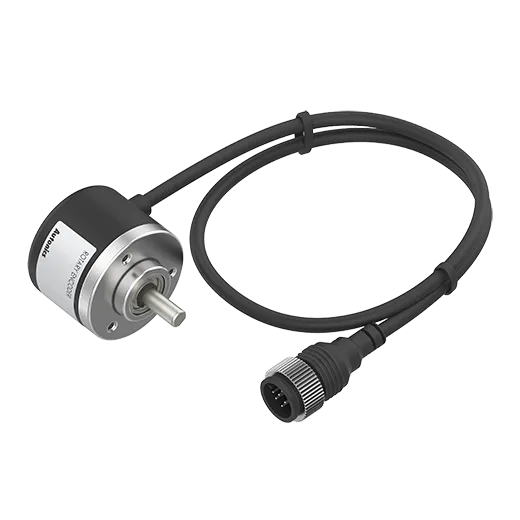

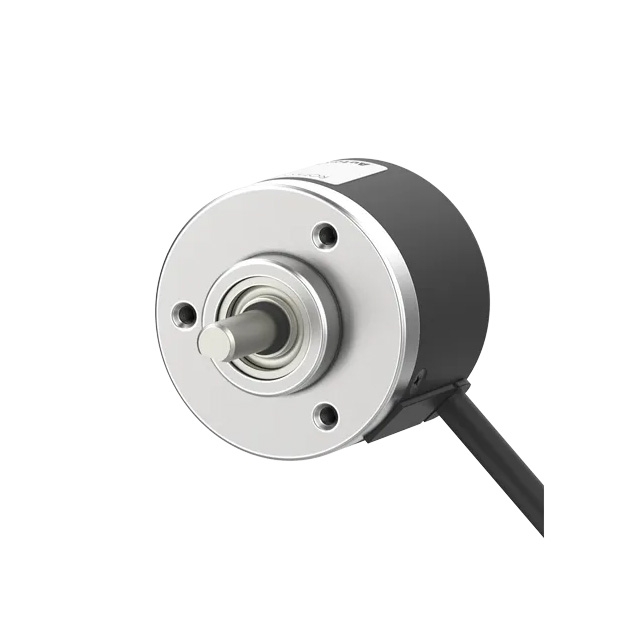

超緊湊設計：Ø40毫米增量式旋轉編碼器，適合狹窄或有限空間安裝。
-
多種軸選項：提供軸型、中空軸型和嵌入型選擇。
-
低軸慣性力矩：減少設備旋轉慣量，提升效能。
-
多種解析度：每轉1到5000個脈衝，滿足不同精度需求。
-
多樣控制輸出：適應多種應用場景。
-
電源電壓：5 VDC ±5%，12-24 VDC ±5%，穩定可靠。
產品應用
橡膠擠出/塑膠射出成型製程
銑床
旋轉編碼器和聯軸器用於檢測和控制緊湊型銑床上的軸旋轉。
電梯門操作
增量型旋轉編碼器安裝在門操作控制室的馬達內，透過編碼器的脈衝訊號精確控制電梯門的開啟/關閉位置。
起重機的位置控制
使用旋轉編碼器來控制升降機的位置
E40S 系列 型號
E40S8-1800-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 1800(P/R)
E40S8-2000-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 2000(P/R)
E40S8-2048-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 2048P/R
E40S8-2500-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 2500P/R
E40S8-3000-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 3000(P/R)
E40S8-3600-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 3600(P/R)
E40S8-5000-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 5000(P/R)
E40S8-512-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 512(P/R)
E40S8-600-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 600P/R
E40S8-1000-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 1000P/R
E40S8-1024-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 1024P/R
E40S8-1200-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 1200(P/R)
E40S8-1500-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 1500(P/R)
E40S8-250-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 250(P/R)
E40S8-300-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 300P/R
E40S8-360-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 360P/R
E40S8-400-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 400PPR
E40S8-500-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 500P/R
E40S8-50-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 50(P/R)
E40S8-60-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 60P/R
E40S8-100-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 100(P/R)
E40S8-150-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 150(P/R)
E40S8-200-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 200P/R
E40S8-3600-3-V-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 3600(P/R)
E40S8-5000-3-V-24-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 5000(P/R)
E40S8-5000-3-V-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 5000(P/R)
E40S8-1-4-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 1P/R
E40S8-10-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 10(P/R)
E40S8-20-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 20P/R
E40S8-30-6-L-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 30P/R
E40S8-2048-3-V-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 2048P/R
E40S8-2500-3-V-24-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 2500P/R
E40S8-2500-3-V-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 2500P/R
E40S8-3000-3-V-24-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 3000(P/R)
E40S8-3000-3-V-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 3000(P/R)
E40S8-3600-3-V-24-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 3600(P/R)
E40S8-1500-3-V-24-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 1500(P/R)
E40S8-1500-3-V-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 1500(P/R)
E40S8-1800-3-V-24-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 1800(P/R)
E40S8-1800-3-V-5-C
- 軸外徑 : Ø8mm
- 最大響應頻率 : 300kHz
- 最大允許轉速 : 5000rpm
- 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
- 解析度 : 1800(P/R)
