E58H 系列 外徑58mm中空軸型增量旋轉編碼器 - 力通

E58H 系列 外徑58mm中空軸型增量旋轉編碼器 - 力通

Autonics｜E58H 系列為 Autonics 推出的高精度 Ø58mm 增量式旋轉編碼器，提供軸型、中空軸與嵌入型設計，並支援配線引出與軸向／徑向接插型接線選擇。解析度範圍 1~8000 脈衝/轉，能精確測量角度、位置、速度與加速度等資訊。適用 5VDC 與 12–24VDC 電源，支援多樣控制輸出，提升系統整合彈性。廣泛用於工業機械、自動化定位與運動控制場景。
－ ＋
加入詢價車

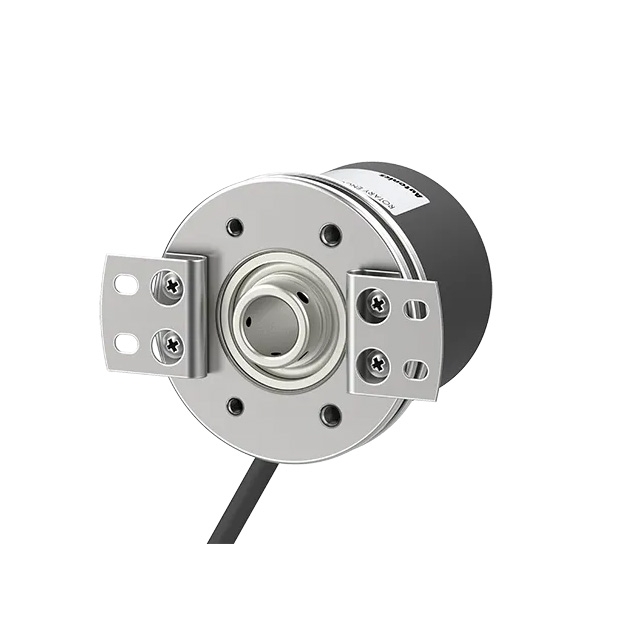

13.Autonics E58H 系列 外徑58mm增量型旋轉編碼器_中空軸型_.jpg
/
詳細介紹

產品特點下載

產品規格下載(E58)  產品說明下載(E58)

2D/3D CAD下載

2D CAD下載(E58H)  3D CAD下載(E58H12)  3D CAD下載(E58H12-C)

認證書下載

產品認證下載CE  產品認證下載EAC  產品認證下載EAC  產品認證下載ROHS  產品認證下載UKCA

認證   認證   認證   認證

產品規格

    ※ E58H 系列 外徑58mm中空軸型增量旋轉編碼器

  • 外徑58毫米增量型旋轉編碼器：適合多種應用，提供精確的角度、位置、旋轉、速度、加速度和距離測量。

  • 多種軸選項：提供軸型、中空軸型和軸嵌入型選擇，滿足不同需求。

  • 多樣接線方式：配線引出型、配線引出接插型及軸向/徑向接插型可選。

  • 多種解析度：每轉1至8000個脈衝，適應不同精度需求。

  • 多種控制輸出選項：滿足各種應用場景需求。

  • 穩定電源：5VDC±5%，12-24VDC±5%，確保設備穩定運行。

E58H 系列 型號

1E58H_C

E58H12-1000-6-L-5-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1000P/R
2E58H_C_1

E58H12-1024-6-L-5-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1024P/R
3E58H_C_5

E58H12-1-2-T-24-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1P/R
4E58H_C_4

E58H12-1-2-T-5-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1P/R
5E58H_C_3

E58H12-10-3-T-24-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 10(P/R)
6E58H_C_2

E58H12-10-3-T-5-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 10(P/R)
7E58H_C_1

E58H12-20-3-T-24-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 20P/R
8E58H_C_6

E58H12-600-6-L-5-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 600P/R
9E58H_C

E58H12-20-3-T-5-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 20P/R
10E58H_C_5

E58H12-30-3-T-24-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 30P/R
11E58H_C_4

E58H12-30-3-T-5-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 30P/R
12E58H_C_3

E58H12-50-3-T-24-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 50(P/R)
13E58H_C_2

E58H12-50-3-T-5-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 50(P/R)
14E58H_C_1

E58H12-60-3-T-24-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 60P/R
15E58H_C

E58H12-60-3-T-5-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 60P/R
16E58H_C_6

E58H12-100-3-T-24-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 100(P/R)
17E58H_C_5

E58H12-150-3-T-24-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 150(P/R)
18E58H_C_4

E58H12-150-3-T-5-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 150(P/R)
19E58H_C_3

E58H12-250-3-T-24-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 250(P/R)
20E58H_C_2

E58H12-250-3-T-5-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 250(P/R)
21E58H_C_1

E58H12-300-3-T-24-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 300P/R
22E58H_C

E58H12-300-3-T-5-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 300P/R
23E58H_C_5

E58H12-300-3-T-24-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 300P/R
24E58H_C_4

E58H12-300-3-T-5-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 300P/R
25E58H_C_3

E58H12-360-3-T-24-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 360P/R
26E58H_C_2

E58H12-360-3-T-5-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 360P/R
27E58H_C_1

E58H12-400-3-T-24-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 400PPR
28E58H_C

E58H12-400-3-T-5-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 400PPR
29E58H_C_5

E58H12-500-3-T-24-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 500P/R
30E58H_C_4

E58H12-500-3-T-5-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 500P/R
31E58H_C_3

E58H12-512-3-T-24-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 512(P/R)
32E58H_C_2

E58H12-512-3-T-5-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 512(P/R)

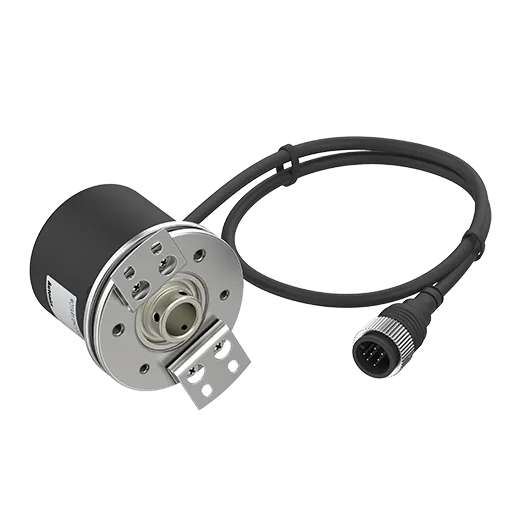

33E58H_C_1

E58H12-600-3-T-24-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 600P/R
34E58H_C

E58H12-600-3-T-5-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 600P/R
35E58H_C_6

E58H12-1000-3-T-24-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1000P/R
36E58H_C_5

E58H12-1000-3-T-5-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1000P/R
37E58H_C_4

E58H12-1024-3-T-24-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1024P/R
38E58H_C_3

E58H12-1024-3-T-5-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1024P/R
39E58H_C_2

E58H12-1200-3-T-24-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1200(P/R)
40E58H_C_1

E58H12-1200-3-T-5-C

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1200(P/R)
