E58HB 系列 外徑58mm嵌入型中空軸增量型旋轉編碼器 - 力通

E58HB 系列 外徑58mm嵌入型中空軸增量型旋轉編碼器 - 力通

Autonics｜E58HB 系列是 Autonics 所推出的嵌入式 Ø58mm 中空軸增量型旋轉編碼器，具備 Ø8mm 軸徑與多種解析度（1~8000 脈衝）選擇，可精準測量角度、位置、速度與加速度等參數。支援配線引出型、接插型與軸向／徑向接線形式，彈性高；提供 5VDC 與 12–24VDC 雙電壓輸入選項，搭配多種控制輸出模式，適合應用於自動化產線、機械設備及精密運動控制場景。
－ ＋
加入詢價車

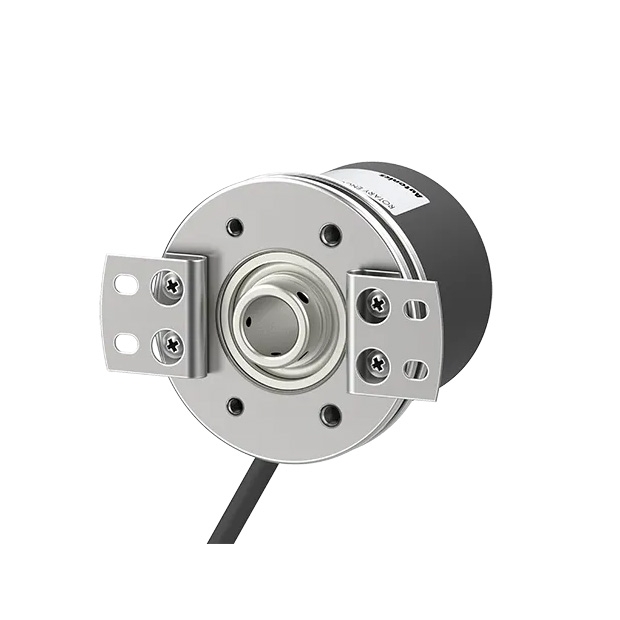

12.Autonics E58HB 系列 外徑58mm增量型旋轉編碼器_中空軸嵌入型_.jpg
/
詳細介紹

產品特點下載

產品規格下載(E58)  產品說明下載(E58)

2D/3D CAD下載

2D CAD下載(E58HB)  3D CAD下載(E58HB12)

認證書下載

產品認證下載CE  產品認證下載EAC  產品認證下載EAC  產品認證下載ROHS  產品認證下載UKCA

認證   認證   認證   認證

產品規格

    ※ E58HB 系列 外徑58mm嵌入型中空軸增量型旋轉編碼器

  • 外徑與軸徑：Ø50毫米外徑，Ø8毫米軸徑。

  • 精確測量：角度、位置、旋轉、速度、加速度和距離。

  • 多種接線選項：配線引出型、配線引出接插型、軸向/徑向接插型可選。

  • 多種解析度：每轉1到8000個脈衝，滿足不同精度需求。

  • 多樣控制輸出：適應多種應用場景。

  • 電源電壓：5 VDC ±5%，12-24 VDC ±5%。

E58HB 系列 型號

1E58HB-CS_1

E58HB12-1-2-T-24-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1P/R
2E58HB-CS_2

E58HB12-100-3-N-5-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 100(P/R)
3E58HB-CS

E58HB12-1-2-T-5-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1P/R
4E58HB-CS_4

E58HB12-10-3-T-24-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 10(P/R)
5E58HB-CS_3

E58HB12-10-3-T-5-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 10(P/R)
6E58HB-CS_2

E58HB12-20-3-T-24-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 20P/R
7E58HB-CS_1

E58HB12-20-3-T-5-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 20P/R

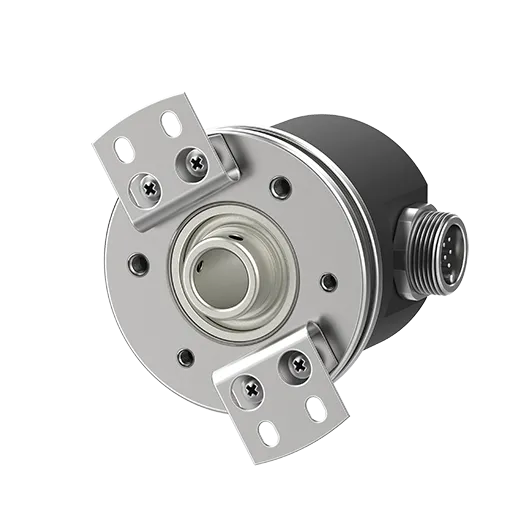

8E58HB-CS

E58HB12-30-3-T-24-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 30P/R
9E58HB-CS_4

E58HB12-30-3-T-5-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 30P/R
10E58HB-CS_3

E58HB12-50-3-T-24-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 50(P/R)
11E58HB-CS_2

E58HB12-50-3-T-5-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 50(P/R)
12E58HB-CS_1

E58HB12-60-3-T-24-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 60P/R
13E58HB-CS

E58HB12-60-3-T-5-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 60P/R
14E58HB-CS_5

E58HB12-100-3-T-24-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 100(P/R)
15E58HB-CS_4

E58HB12-100-3-T-5-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 100(P/R)
16E58HB-CS_3

E58HB12-150-3-T-24-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 150(P/R)
17E58HB-CS_2

E58HB12-150-3-T-5-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 150(P/R)
18E58HB-CS_1

E58HB12-200-3-T-24-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 200P/R
19E58HB-CS

E58HB12-200-3-T-5-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 200P/R
20E58HB-CS_6

E58HB12-250-3-T-24-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 250(P/R)
21E58HB-CS_5

E58HB12-250-3-T-5-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 250(P/R)
22E58HB-CS_4

E58HB12-300-3-T-24-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 300P/R
23E58HB-CS_3

E58HB12-300-3-T-5-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 300P/R
24E58HB-CS_2

E58HB12-360-3-T-24-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 360P/R
25E58HB-CS_1

E58HB12-360-3-T-5-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 360P/R
26E58HB-CS

E58HB12-400-3-T-24-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 400PPR
27E58HB-CS_6

E58HB12-400-3-T-5-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 400PPR
28E58HB-CS_5

E58HB12-500-3-T-24-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 500P/R
29E58HB-CS_4

E58HB12-500-3-T-5-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 500P/R
30E58HB-CS_3

E58HB12-512-3-T-24-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 512(P/R)
31E58HB-CS_2

E58HB12-512-3-T-5-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 512(P/R)
32E58HB-CS_1

E58HB12-600-3-T-24-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 600P/R
33E58HB-CS

E58HB12-600-3-T-5-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 600P/R
34E58HB-CS_5

E58HB12-1000-3-T-24-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1000P/R
35E58HB-CS_4

E58HB12-1000-3-T-5-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1000P/R
36E58HB-CS_3

E58HB12-1024-3-T-24-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1024P/R
37E58HB-CS_2

E58HB12-1024-3-T-5-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1024P/R
38E58HB-CS_1

E58HB12-1200-3-T-24-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1200(P/R)
39E58HB-CS

E58HB12-1200-3-T-5-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1200(P/R)
40E58HB-CS_4

E58HB12-1500-3-T-24-CS

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1500(P/R)
