E58S系列 58mm軸型正弦波增量式編碼器 - 力通

E58S系列 58mm軸型正弦波增量式編碼器 - 力通

Autonics｜E58S 系列為 Autonics 精密級 58mm 軸型增量式編碼器，採用錐形軸設計，搭配類比正弦波 OP-Amp 輸出，可穩定提供高品質的信號與優異的解析度。支援 2,048 脈衝及多倍輸出設置，脈衝數可達 10,000 以上，並可透過 CD 相位信號進行絕對位置控制。具備 -20 至 +100°C 的寬溫作業環境，支援後面/側面配線引出形式與長距離電纜，適用於 SMT 機械、精密定位與惡劣工業現場。
－ ＋
加入詢價車

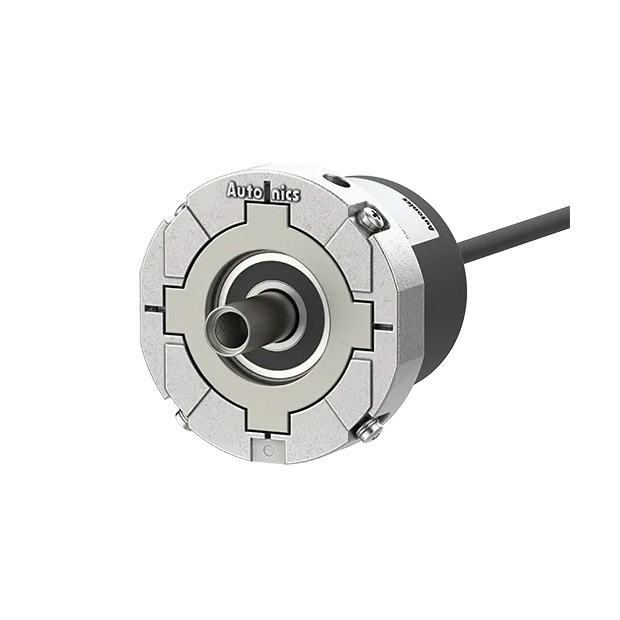

1.Autonics E58S_正弦波_系列 58 mm增量型旋轉編碼器_正弦波，軸型_.jpg
/
詳細介紹

產品特點下載

產品規格下載(E58-A)  產品說明下載(E58-A)

2D/3D CAD下載

2D CAD下載(E58S正弦波)  3D CAD下載(E58S9-R)  3D CAD下載(E58S9-S)

認證書下載

產品認證下載CE  產品認證下載EAC

認證

產品規格

    ※ E58S系列 58mm軸型正弦波增量式編碼器

  • 錐形軸設計：提高精度和穩定性。

  • 類比正弦波運算放大器 (OP-Amp) 輸出：確保高品質信號。

  • 電源電壓：5 VDC ±5%，適應性強。


58 mm直徑外殼

58 mm直徑外殼

增量型

增量型

正弦波輸出

正弦波輸出

高解析度

高解析度

工作環境溫度

工作環境溫度


提供絕對位置控制和多倍設置
本產品支援2,048個脈衝，當用戶多倍使用A、B相信號時，可達到10,000個脈衝以上的高解析度和高精度位置控制。 此外，可透過使用C、D相信號來確定絕對位置。

提供絕對位置控制和多倍設置


寬工作溫度範圍
編碼器支援寬範圍環境溫度-20~100℃，可用於寒冷或高溫等惡劣環境(相比常規型號-10~70℃)。

寬工作溫度範圍


支援後面/側邊配線引線型
後面/側面配線引出型的配線長度已改進，使用者可以方便地使用7m，9m，15m型號，以適合各種環境。

支援後面/側邊配線引線型

產品應用

SMT機械

SMT機械
固態繼電器端子台，用於SMT機械內部的穩定負載切換。





E58S (正弦波) 系列 型號

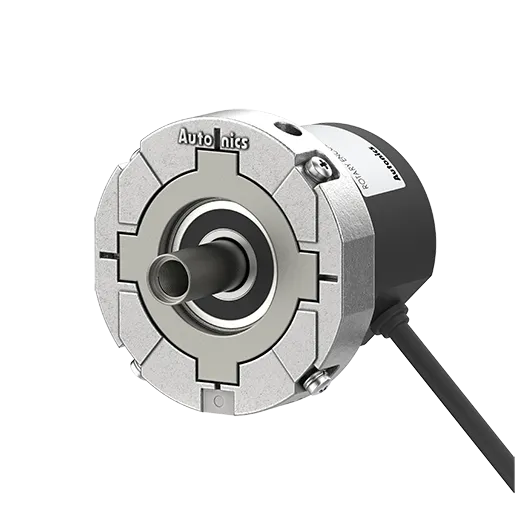

1E58S9.25-2048-10-A-5-S

E58S9.25-2048-10-A-5-S

  • 軸外徑 : Ø9.25mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : 100gf.cm(0.0098N.m)以下
  • 解析度 : 2048P/R

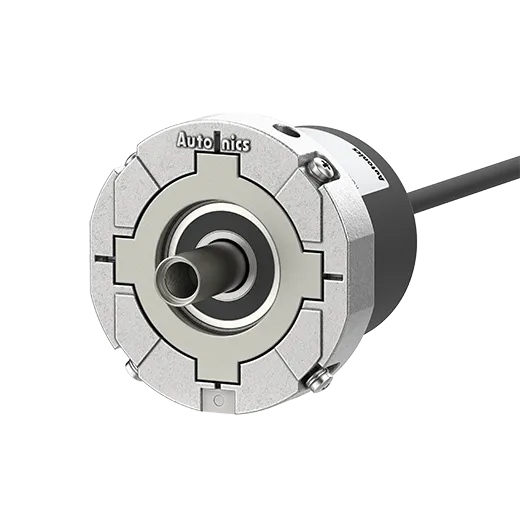

2E58S9.25-2048-10-A-5-R

E58S9.25-2048-10-A-5-R

  • 軸外徑 : Ø9.25mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : 100gf.cm(0.0098N.m)以下
  • 解析度 : 2048P/R
