E60H 系列 外徑60mm中空軸型增量旋轉編碼器 - 力通

E60H 系列 外徑60mm中空軸型增量旋轉編碼器 - 力通

Autonics｜E60H 系列為 Autonics 所推出的 Ø60mm 中空軸增量式旋轉編碼器，具備 Ø20mm 軸孔設計，適合空間有限的高精度控制場合。支援每轉 1 至 8192 脈衝解析度，能夠精準量測角度、位置、速度與距離資訊，搭配多樣輸出模式與雙電壓輸入（5VDC / 12–24VDC），提供彈性穩定的感測方案。廣泛應用於工業自動化、運動控制與設備定位等場景。
－ ＋
加入詢價車

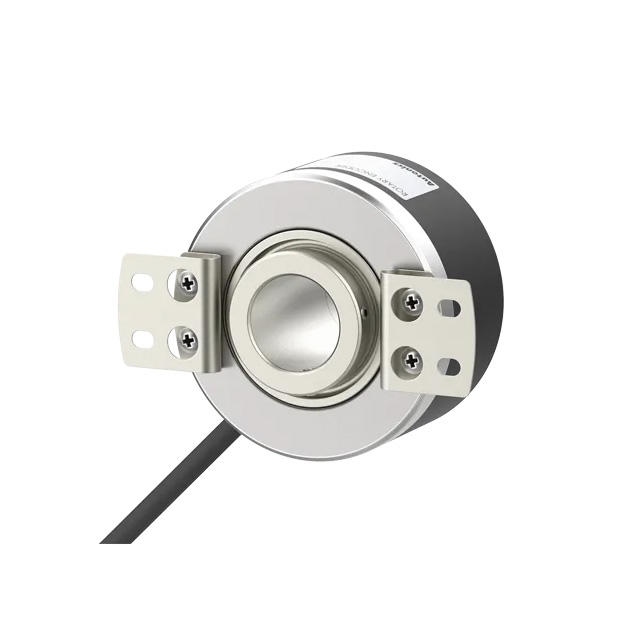

16.Autonics E60H 系列 外徑60mm增量型旋轉編碼器_中空軸型_.jpg
/
詳細介紹

產品特點下載

產品規格下載(E60)  產品說明下載(E60)

2D/3D CAD下載

2D CAD下載(E60H)  2D CAD下載(E60H)-2  3D CAD下載(E60H20)

認證書下載

產品認證下載CE  產品認證下載EAC  產品認證下載EAC  產品認證下載ROHS  產品認證下載UKCA

認證   認證   認證   認證

產品規格

    ※ E60H 系列 外徑60mm中空軸型增量旋轉編碼器

  • 尺寸設計：外徑Ø60毫米，中空軸內徑Ø20毫米。

  • 精確測量：角度、位置、旋轉、速度、加速度和距離。

  • 多種解析度：每轉最多8192個脈衝，滿足不同精度需求。

  • 多樣控制輸出：適應各種應用場景。

  • 穩定電源：5 VDC ±5%，12-24 VDC ±5%。

E60H 系列 型號

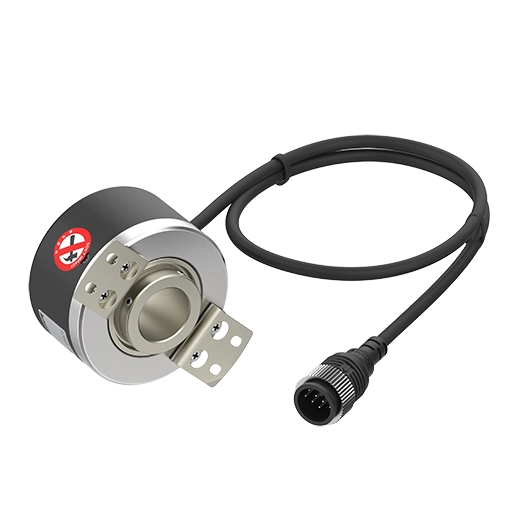

1E60H_C

E60H20-1024-3-T-24-C

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 1024P/R
2E60H_C_1

E60H20-1024-6-L-5-C

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 1024P/R
3E60H_C

E60H20-8192-3-T-24-C

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 8192(P/R)
4E60H_C_4

E60H20-8192-3-T-5-C

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 8192(P/R)
5E60H_C_3

E60H20-5000-3-T-24-C

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 5000(P/R)
6E60H_C_2

E60H20-5000-3-T-5-C

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 5000(P/R)
7E60H_C_1

E60H20-100-3-T-24-C

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 100(P/R)

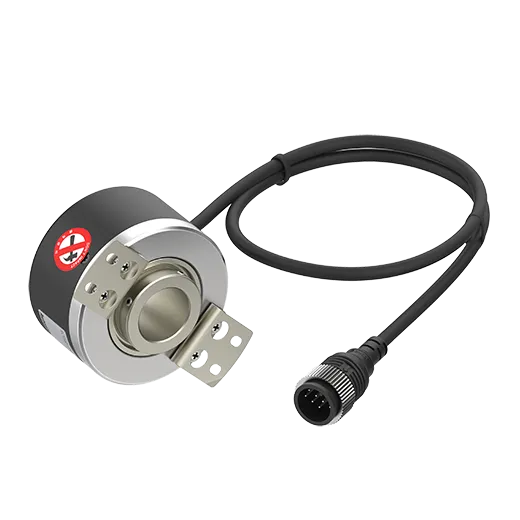

8E60H_C

E60H20-100-3-T-5-C

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 100(P/R)
9E60H_C_5

E60H20-8192-3-N-24-C

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 8192(P/R)
10E60H_C_4

E60H20-8192-3-N-5-C

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 8192(P/R)
11E60H_C_3

E60H20-5000-3-N-24-C

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 5000(P/R)
12E60H_C_2

E60H20-5000-3-N-5-C

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 5000(P/R)
13E60H_C_1

E60H20-100-3-N-24-C

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 100(P/R)
14E60H_C

E60H20-100-3-N-5-C

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 100(P/R)
15E60H_C_6

E60H20-8192-3-V-24-C

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 8192(P/R)
16E60H_C_5

E60H20-8192-3-V-5-C

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 8192(P/R)
17E60H_C_4

E60H20-5000-3-V-24-C

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 5000(P/R)
18E60H_C_3

E60H20-5000-3-V-5-C

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 5000(P/R)
19E60H_C_2

E60H20-100-3-V-24-C

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 100(P/R)
20E60H_C_1

E60H20-100-3-V-5-C

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 100(P/R)
21E60H_C

E60H20-8192-6-L-5-C

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 8192(P/R)
22E60H

E60H20-5000-6-L-24

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 5000(P/R)
23E60H_1

E60H20-100-6-L-24

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 100(P/R)
24E60H_2

E60H20-100-6-L-5

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 100(P/R)

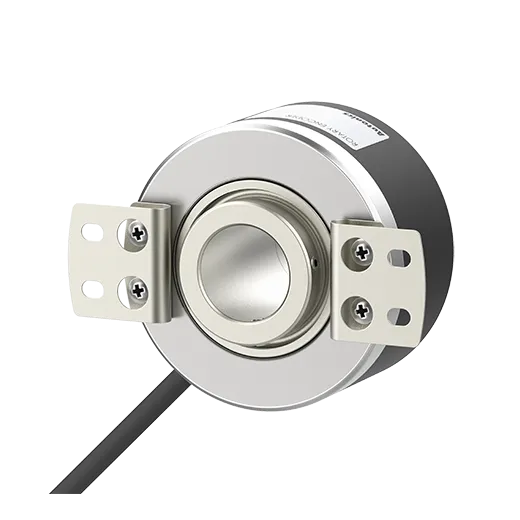

25E60H_3

E60H20-1024-6-L-5

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 1024P/R
26E60H_4

E60H20-1024-6-L-24

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 1024P/R
27E60H_C_1

E60H20-5000-6-L-5-C

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 5000(P/R)
28E60H_C

E60H20-100-6-L-5-C

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 100(P/R)
29E60H

E60H20-5000-3-V-5

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 5000(P/R)
30E60H_1

E60H20-100-3-V-24

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 100(P/R)
31E60H_2

E60H20-100-3-V-5

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 100(P/R)
32E60H_3

E60H20-1024-3-V-24

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 1024P/R
33E60H_4

E60H20-1024-3-V-5

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 1024P/R
34E60H_5

E60H20-8192-6-L-24

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 8192(P/R)
35E60H_6

E60H20-8192-6-L-5

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 8192(P/R)
36E60H_7

E60H20-5000-6-L-5

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 5000(P/R)
37E60H

E60H20-100-3-N-24

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 100(P/R)
38E60H_1

E60H20-100-3-N-5

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 100(P/R)
39E60H_2

E60H20-1024-3-N-24

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 1024P/R
40E60H_3

E60H20-1024-3-N-5

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 150gf.cm(max. 0.0147N.m)
  • 解析度 : 1024P/R
