E80H 系列 外徑80mm中空軸型增量旋轉編碼器 - 力通

E80H 系列 外徑80mm中空軸型增量旋轉編碼器 - 力通

Autonics｜E80H 系列是 Autonics 推出的 Ø80mm 大型中空軸增量式旋轉編碼器，提供 Ø30mm 或 Ø32mm 軸徑規格，可免用聯軸器直接安裝於馬達或旋轉軸上，安裝簡便且降低系統複雜度。支援每轉最高 3200 脈衝解析度與多樣控制輸出型式，搭配 5VDC 與 12–24VDC 雙電壓輸入，確保信號穩定性。適用於大型機械、自動化系統與高精度旋轉定位控制設備。
－ ＋
加入詢價車

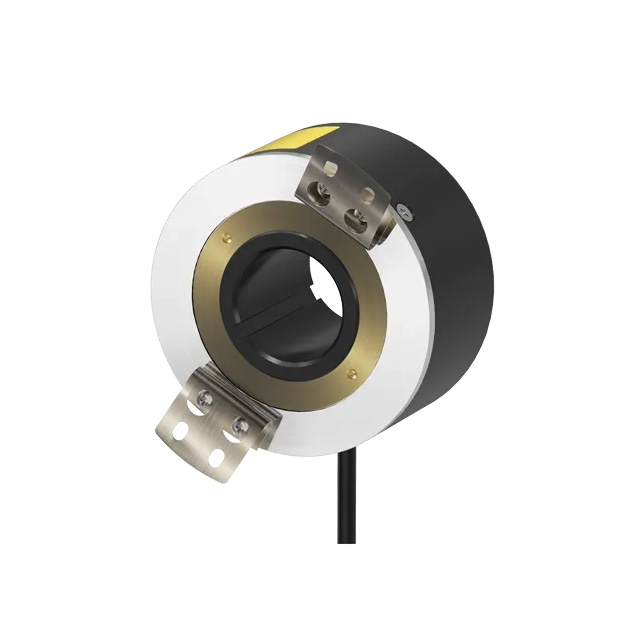

18.Autonics E80H 系列 外徑80mm增量型旋轉編碼器_中空軸型_.jpg
/
詳細介紹

產品特點下載

產品規格下載(E80)  產品說明下載(E80)

2D/3D CAD下載

2D CAD下載(E80H)  2D CAD下載(E80H)-2  3D CAD下載(E80H30)


認證書下載

產品認證下載CE  產品認證下載EAC  產品認證下載EAC  產品認證下載ROHS  產品認證下載UKCA

認證   認證   認證   認證

產品規格

    ※ E80H 系列 外徑80mm中空軸型增量旋轉編碼器

  • 外徑Ø80毫米，中空軸內徑Ø30毫米或Ø32毫米。

  • 直接安裝：可直接安裝在馬達或旋轉軸上，無需聯軸器。

  • 多種解析度：每轉最多3200個脈衝，適應不同精度需求。

  • 多種控制輸出選項：適應各種應用場景。

  • 穩定電源：5 VDC ±5%，12-24 VDC ±5%。

E80H 系列 型號

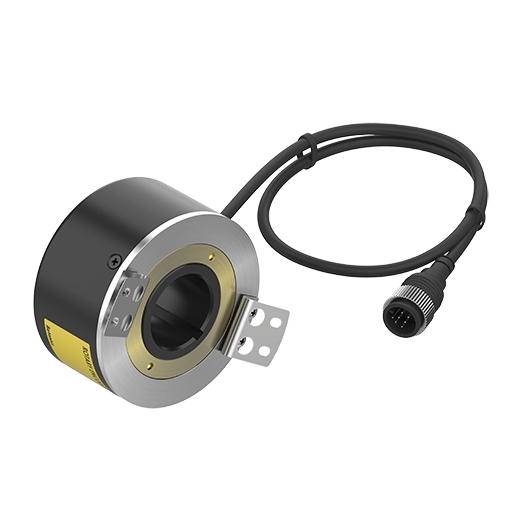

1E80H_C

E80H32-100-3-T-24-C

  • 軸內徑 : Ø32mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 100(P/R)
2E80H_C_6

E80H30-60-3-V-24-C

  • 軸內徑 : Ø30mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 60P/R
3E80H_C_5

E80H30-3200-6-L-24-C

  • 軸內徑 : Ø30mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 3200P/R
4E80H_C_4

E80H30-100-3-T-24-C

  • 軸內徑 : Ø30mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 100(P/R)
5E80H_C_3

E80H30-500-3-T-24-C

  • 軸內徑 : Ø30mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 500P/R
6E80H_C_2

E80H30-512-3-T-24-C

  • 軸內徑 : Ø30mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 512(P/R)
7E80H_C_1

E80H30-1024-3-T-24-C

  • 軸內徑 : Ø30mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 1024P/R
8E80H_C

E80H30-3200-3-T-24-C

  • 軸內徑 : Ø30mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 3200P/R

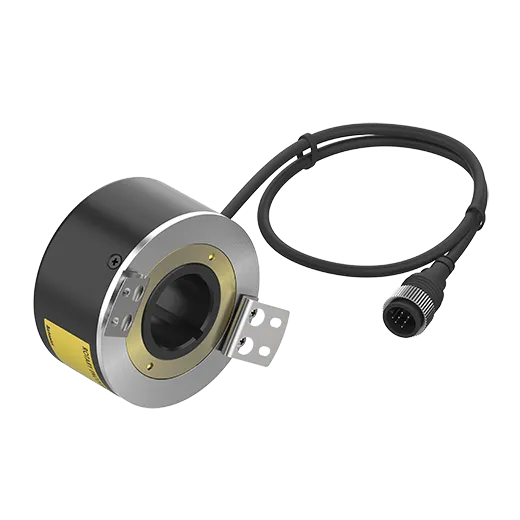

9E80H_C_5

E80H30-3200-3-T-5-C

  • 軸內徑 : Ø30mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 3200P/R
10E80H_C_4

E80H30-100-3-N-24-C

  • 軸內徑 : Ø30mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 100(P/R)
11E80H_C_3

E80H30-500-3-N-24-C

  • 軸內徑 : Ø30mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 500P/R
12E80H_C_2

E80H30-1024-3-N-24-C

  • 軸內徑 : Ø30mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 1024P/R
13E80H_C_1

E80H30-100-3-V-24-C

  • 軸內徑 : Ø30mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 100(P/R)
14E80H_C

E80H30-60-6-L-5-C

  • 軸內徑 : Ø30mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 60P/R
15E80H_C_5

E80H30-512-6-L-5-C

  • 軸內徑 : Ø30mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 512(P/R)
16E80H_C_4

E80H30-1024-6-L-5-C

  • 軸內徑 : Ø30mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 1024P/R
17E80H_C_3

E80H32-360-3-T-24-C

  • 軸內徑 : Ø32mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 360P/R
18E80H_C_2

E80H32-360-3-T-5-C

  • 軸內徑 : Ø32mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 360P/R
19E80H_C_1

E80H32-500-3-N-24-C

  • 軸內徑 : Ø32mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 500P/R
20E80H_C

E80H32-1024-3-N-24-C

  • 軸內徑 : Ø32mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 1024P/R
21E80H

E80H32-512-3-V-24

  • 軸內徑 : Ø32mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 512(P/R)
22E80H_1

E80H32-512-3-V-5

  • 軸內徑 : Ø32mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 512(P/R)
23E80H_2

E80H32-60-3-V-24

  • 軸內徑 : Ø32mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 60P/R
24E80H_3

E80H32-60-3-V-5

  • 軸內徑 : Ø32mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 60P/R
25E80H_C_2

E80H32-360-3-V-5-C

  • 軸內徑 : Ø32mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 360P/R
26E80H_C_1

E80H32-512-6-L-5-C

  • 軸內徑 : Ø32mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 512(P/R)
27E80H_C

E80H32-1024-6-L-5-C

  • 軸內徑 : Ø32mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 1024P/R
28E80H

E80H32-360-6-L-5

  • 軸內徑 : Ø32mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 360P/R
29E80H_1

E80H32-500-6-L-5

  • 軸內徑 : Ø32mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 500P/R
30E80H_2

E80H32-512-6-L-5

  • 軸內徑 : Ø32mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 512(P/R)
31E80H_3

E80H32-1024-6-L-5

  • 軸內徑 : Ø32mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 1024P/R

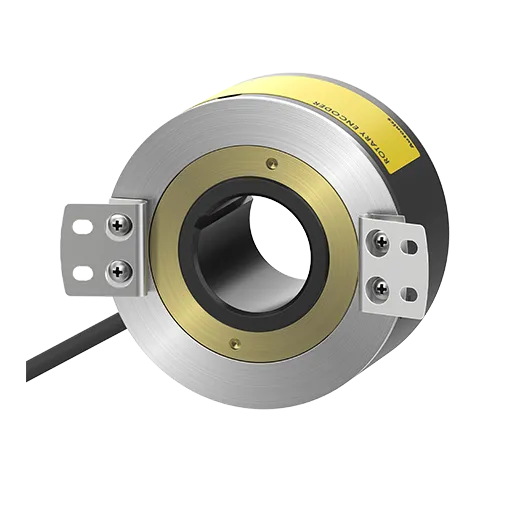

32E80H_4

E80H32-360-3-V-24

  • 軸內徑 : Ø32mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 360P/R
33E80H_5

E80H32-360-3-V-5

  • 軸內徑 : Ø32mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 360P/R
34E80H

E80H32-100-3-V-5

  • 軸內徑 : Ø32mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 100(P/R)
35E80H_1

E80H32-500-3-V-24

  • 軸內徑 : Ø32mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 500P/R
36E80H_2

E80H32-500-3-V-5

  • 軸內徑 : Ø32mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 500P/R
37E80H_3

E80H32-1024-3-V-24

  • 軸內徑 : Ø32mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 1024P/R
38E80H_4

E80H32-1024-3-V-5

  • 軸內徑 : Ø32mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 1024P/R
39E80H_5

E80H32-60-6-L-5

  • 軸內徑 : Ø32mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 60P/R
40E80H_6

E80H32-100-6-L-5

  • 軸內徑 : Ø32mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max.200gf.cm(Max.0.0196N.m)
  • 解析度 : 100(P/R)
