※ Fiber Optic Cable 光纖單元

適用於各種環境的多種頭部類型和檢測方式：

- 提供螺紋、圓柱、扁平、L形、塑料、垂直、不銹鋼、U形及區域檢測頭類型，滿足不同用戶需求。
- 支援對射、漫反射及限定距離反射檢測方式，適用於多種工作條件。

多種光纖形狀&類型

耐彎曲型線纜

耐高溫

耐真空

9種光纖頭類型適用於各種環境

螺紋型 (對射, 漫反射)

圓柱型 (對射, 漫反射)

扁平型 (對射, 漫反射, 限定距離反射)

L型 (對射, 漫反射)

塑膠型 (對射, 漫反射)

垂直型 (對射, 漫反射)

不鏽鋼型 (對射, 漫反射)

U型 (對射)

區域檢測型 (對射, 漫反射)

多種線纜類型適用於各種環境

標準型標準光纖線纜

耐熱型承受-60°C~350°C的極端溫度條件

耐真空型承受-60°C~350°C的真空條件

耐斷型 R5，承受頻繁彎曲而不會斷裂

耐彎曲型 R1，非常適合輪廓的安裝環境 (R1>R5)

產品應用

**顯示器組裝和生產**
智慧型相機用於識別顯示器的成型狀態，包括孔數、尺寸等。

Fiber Optic Cable 型號

FD-310-05

類型 : 標準型(Bolt Type)
檢測距離 : 40mm
最小檢測物 : Ø0.03
允許彎曲半徑 : R15
線纜長度 : 1m

FD-320-05

類型 : 標準型(Bolt Type)
檢測距離 : 40mm
最小檢測物 : Ø0.03
允許彎曲半徑 : R15
線纜長度 : 2m

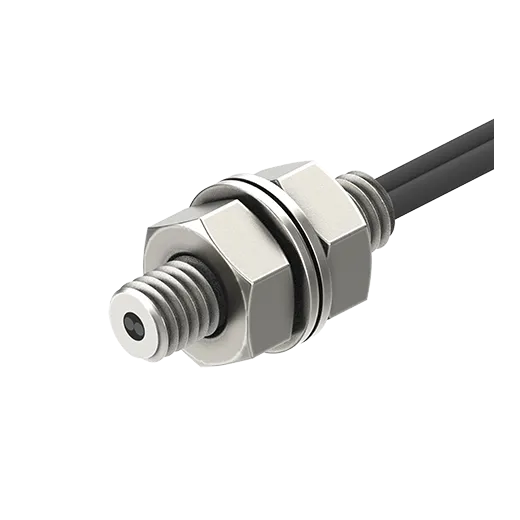

FD-320-05R

類型 : 標準型(Bolt Type)
檢測距離 : 35mm
最小檢測物 : Ø0.0125
允許彎曲半徑 : R1
線纜長度 : 2m

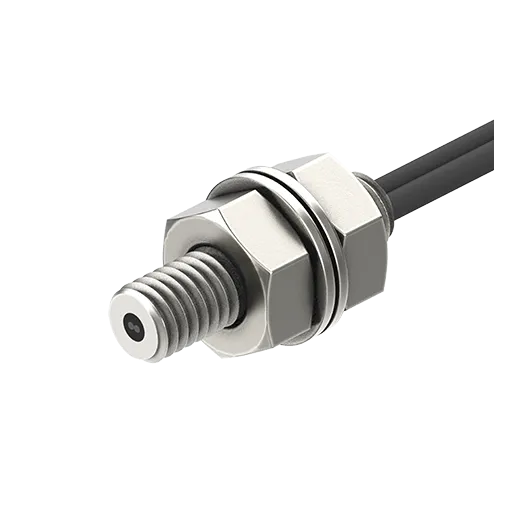

FD-320-06B

類型 : 標準型(Bolt Type)
檢測距離 : 35mm
最小檢測物 : Ø0.0125
允許彎曲半徑 : R5
線纜長度 : 2m

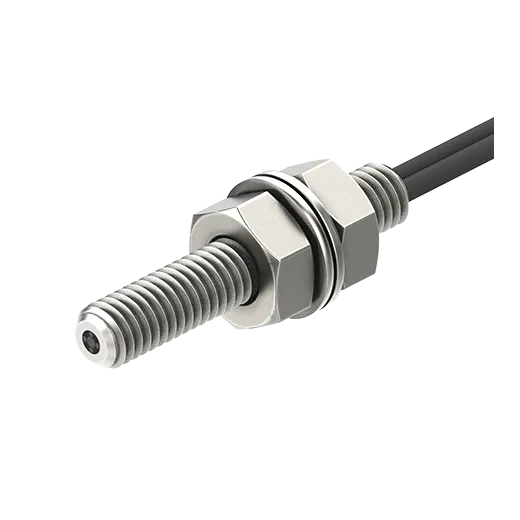

FD-320-F

類型 : 標準型(Bolt Type)
檢測距離 : 40mm
最小檢測物 : Ø0.03
允許彎曲半徑 : R10
線纜長度 : 2m

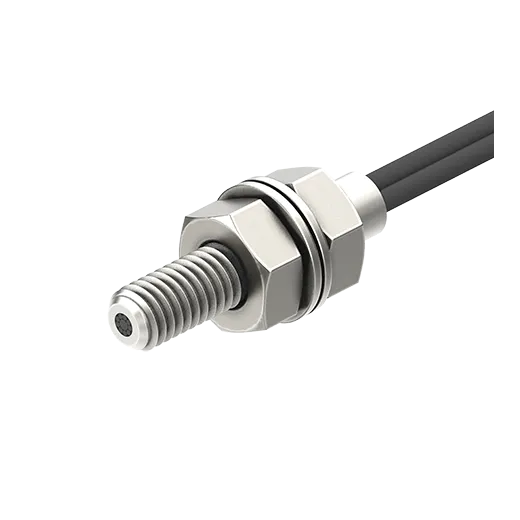

FD-320-F1

類型 : 標準型(Bolt Type)
檢測距離 : 60mm
最小檢測物 : Ø0.03
允許彎曲半徑 : R10
線纜長度 : 2m

FD-420-05

類型 : 標準型(Bolt Type)
檢測距離 : 40mm
最小檢測物 : Ø0.03
允許彎曲半徑 : R15
線纜長度 : 2m

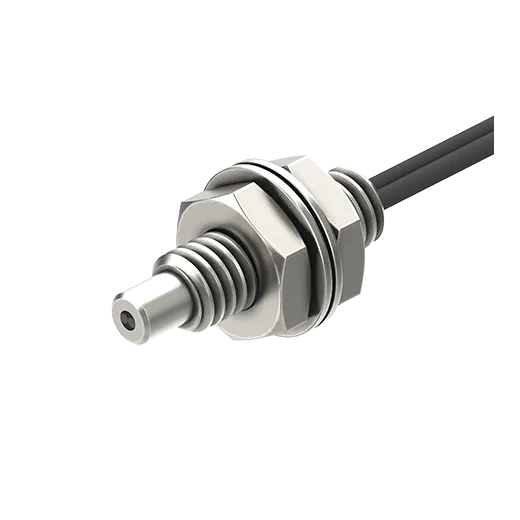

FD-420-05R

類型 : 標準型(Bolt Type)
檢測距離 : 35mm
最小檢測物 : Ø0.0125
允許彎曲半徑 : R1
線纜長度 : 2m

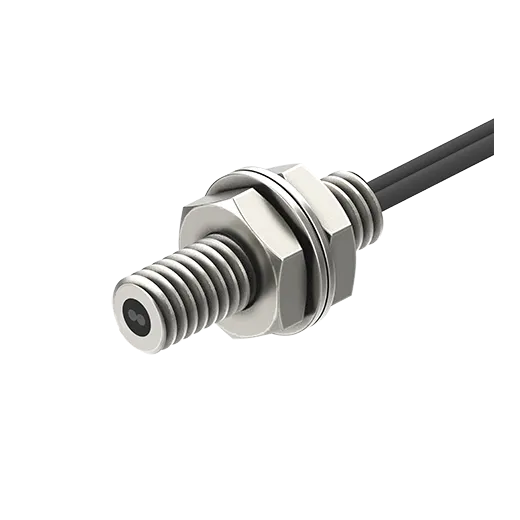

FD-420-06B

類型 : 標準型(Bolt Type)
檢測距離 : 35mm
最小檢測物 : Ø0.0125
允許彎曲半徑 : R5
線纜長度 : 2m

FD-620-10

類型 : 標準型(Bolt Type)
檢測距離 : 120mm
最小檢測物 : Ø0.03
允許彎曲半徑 : R25
線纜長度 : 2m

FD-620-10H

類型 : 標準型(Bolt Type)
檢測距離 : 300mm
最小檢測物 : Ø0.08mm
允許彎曲半徑 : R25
線纜長度 : 2m

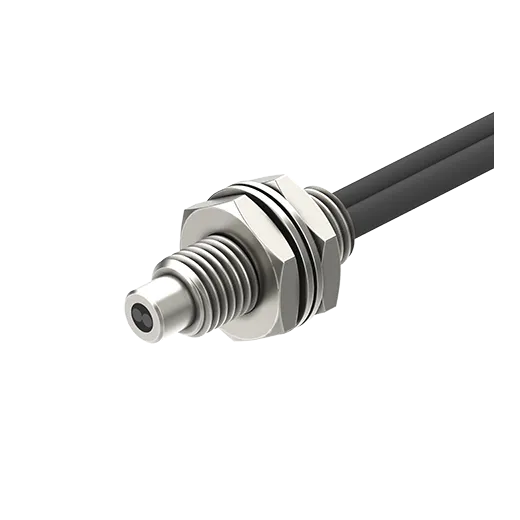

FD-620-10R

類型 : 標準型(Bolt Type)
檢測距離 : 130mm
最小檢測物 : Ø0.04
允許彎曲半徑 : R1
線纜長度 : 2m

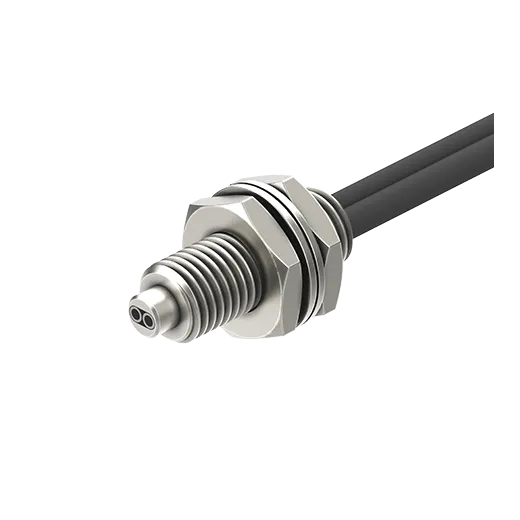

FD-620-13B

類型 : 標準型(Bolt Type)
檢測距離 : 100mm
最小檢測物 : Ø0.0125
允許彎曲半徑 : R5
線纜長度 : 2m

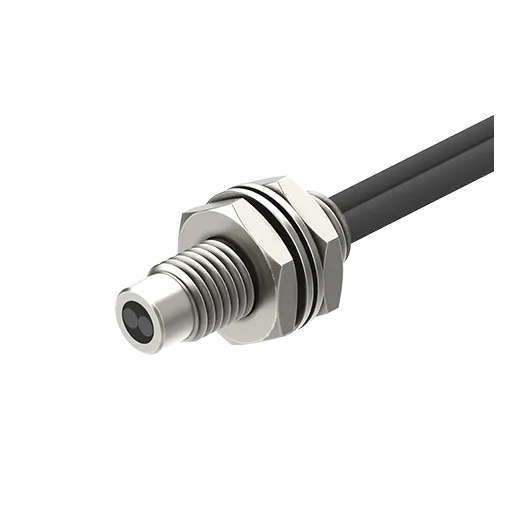

FD-620-15H1

類型 : 標準型(Bolt Type)
檢測距離 : 275mm
最小檢測物 : Ø0.08mm
允許彎曲半徑 : R35
線纜長度 : 2m

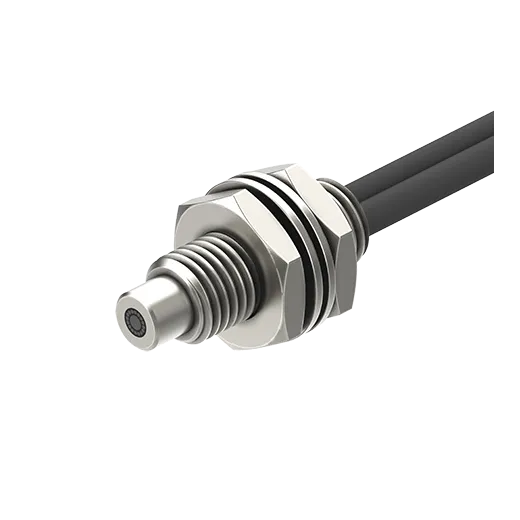

FD-620-F2

類型 : 標準型(Bolt Type)
檢測距離 : 120mm
最小檢測物 : Ø0.03
允許彎曲半徑 : R30
線纜長度 : 2m

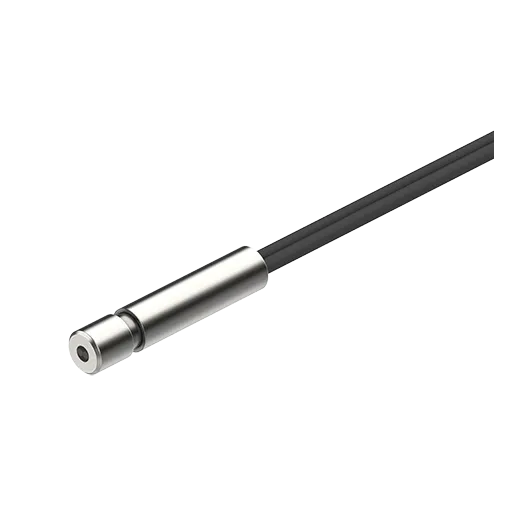

FDC-320-05

類型 : 汽缸類型
檢測距離 : 40mm
最小檢測物 : Ø0.03
允許彎曲半徑 : R15
線纜長度 : 2m

FDC-320-06B

類型 : 汽缸類型
檢測距離 : 35mm
最小檢測物 : Ø0.0125
允許彎曲半徑 : R5
線纜長度 : 2m

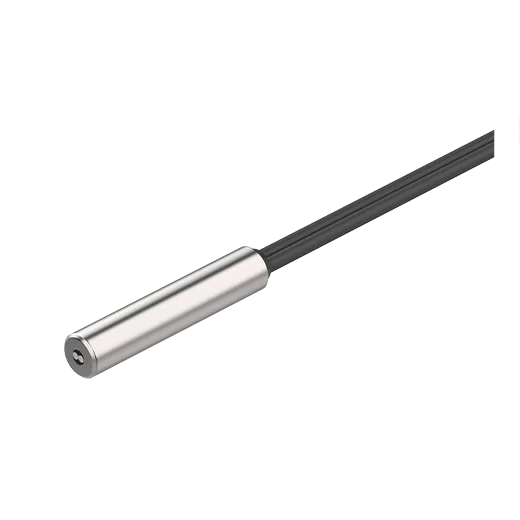

FDC-320-10R

類型 : 汽缸類型
檢測距離 : Refer to Manual
最小檢測物 : Ø0.08mm
允許彎曲半徑 : R1
線纜長度 : 2m

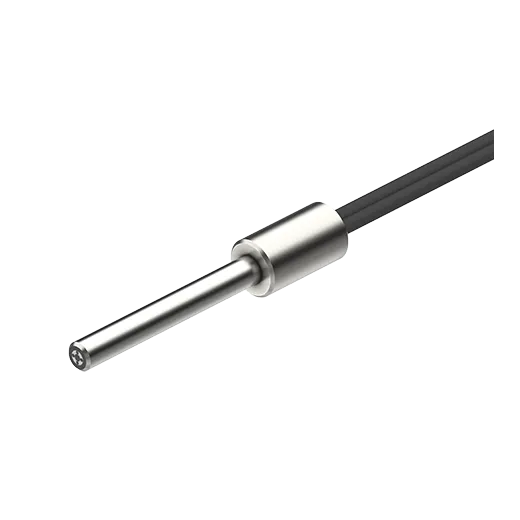

FDC-320-F

類型 : 汽缸類型
檢測距離 : 40mm
最小檢測物 : Ø0.03
允許彎曲半徑 : R10
線纜長度 : 2m

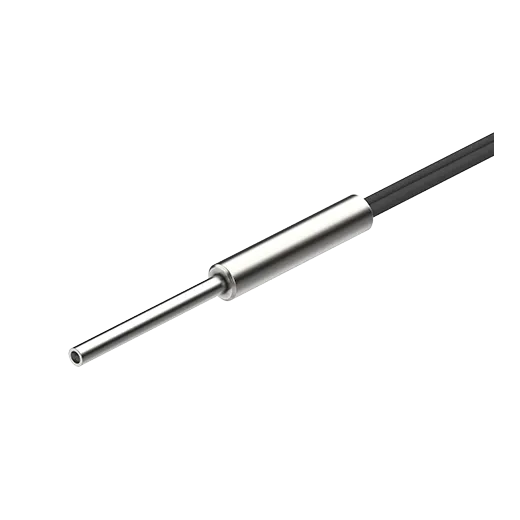

FDCS-320-05

類型 : Cylinder+SUS type(SUS 길이 15mm)
檢測距離 : 40mm
最小檢測物 : Ø0.03
允許彎曲半徑 : 15R(SUS部分10R)
線纜長度 : 2m

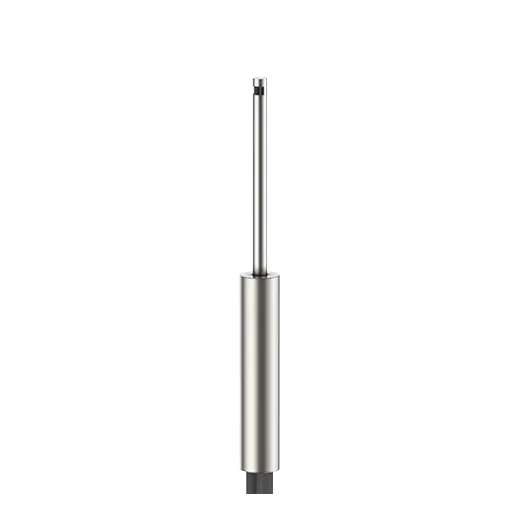

FDCSN-320-05

類型 : Ø2.47mm側視圖
檢測距離 : 30mm
最小檢測物 : Ø0.0125
允許彎曲半徑 : R15
線纜長度 : 2m

FDF-210-05R

類型 : 平面類型/平面視圖
檢測距離 : 30mm
最小檢測物 : Ø0.0125
允許彎曲半徑 : R1
線纜長度 : 1m

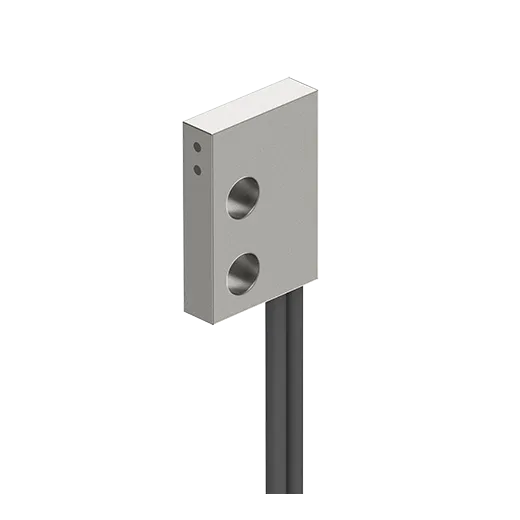

FDFN-210-05R

類型 : 平面類型/側視圖
檢測距離 : 30mm
最小檢測物 : Ø0.0125
允許彎曲半徑 : R1
線纜長度 : 1m

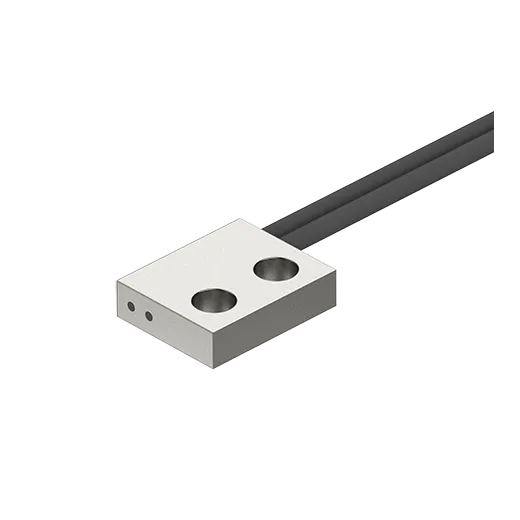

FDFU-210-05R

類型 : 平面類型/俯視圖(向上)
檢測距離 : 35mm
最小檢測物 : Ø0.0125
允許彎曲半徑 : R1
線纜長度 : 1m

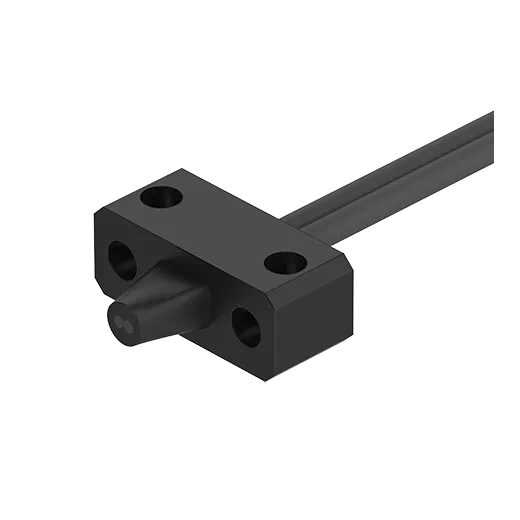

FDP-320-10

類型 : 塑膠模具
檢測距離 : 120mm
最小檢測物 : Ø0.03
允許彎曲半徑 : R25
線纜長度 : 2m

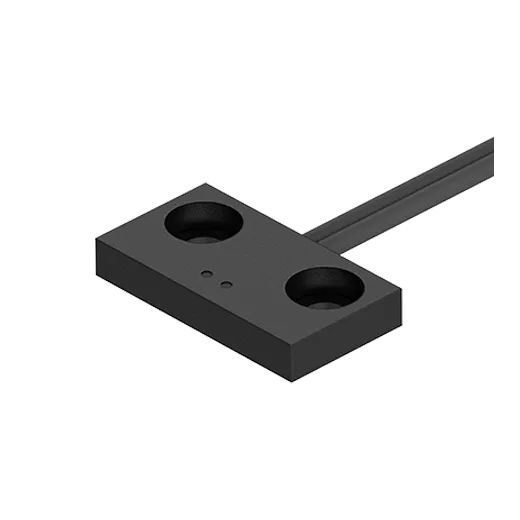

FDPF-210-05R

類型 : 塑膠模具
檢測距離 : 70mm
最小檢測物 : Ø0.08mm
允許彎曲半徑 : R1
線纜長度 : 1m

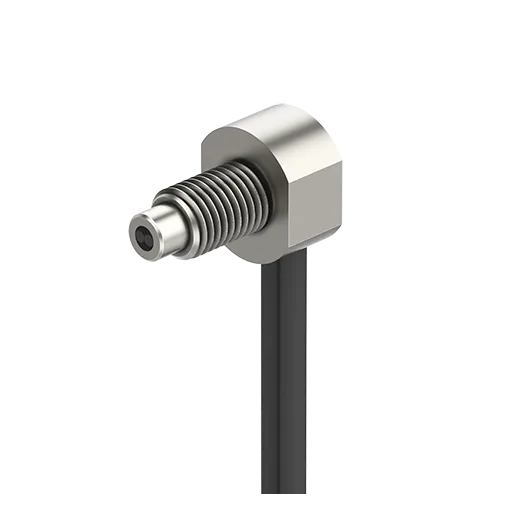

FDR-610-10R

類型 : 直角型
檢測距離 : 120mm
最小檢測物 : Ø0.04
允許彎曲半徑 : R1
線纜長度 : 1m

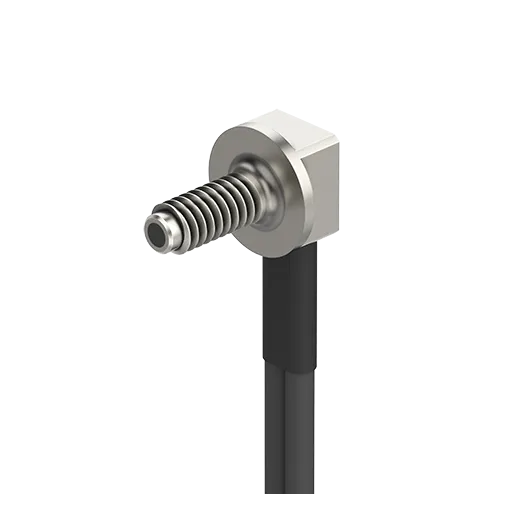

FDRT-420-02B

類型 : 直角型
檢測距離 : 230mm
最小檢測物 : Ø0.08mm
允許彎曲半徑 : R5
線纜長度 : 2m

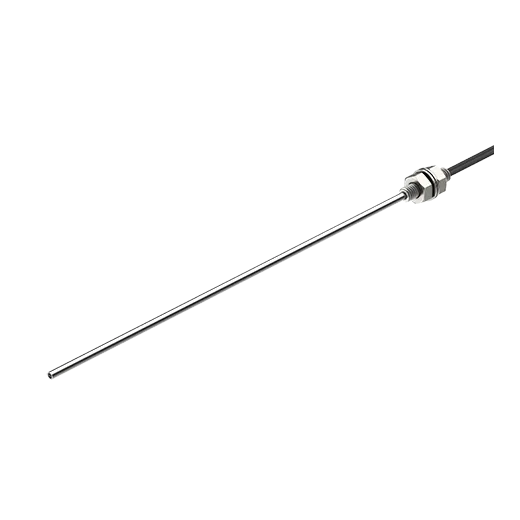

FDS-320-05

類型 : SUS型(SUS 長度 90mm)
檢測距離 : 40mm
最小檢測物 : Ø0.03
允許彎曲半徑 : 15R(SUS部分10R)
線纜長度 : 2m

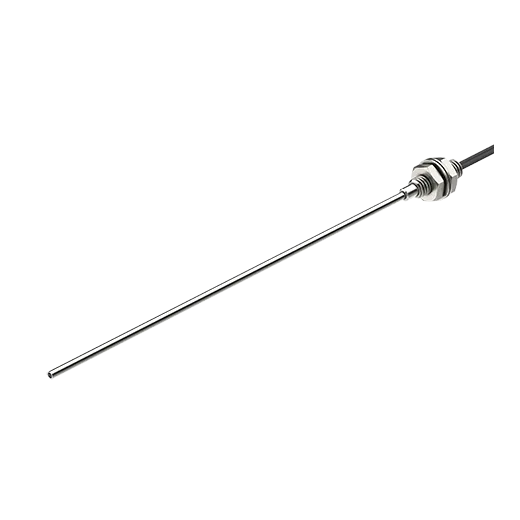

FDS-420-05

類型 : SUS型(SUS 長度 90mm)
檢測距離 : 40mm
最小檢測物 : Ø0.03
允許彎曲半徑 : 15R(SUS部分10R)
線纜長度 : 2m

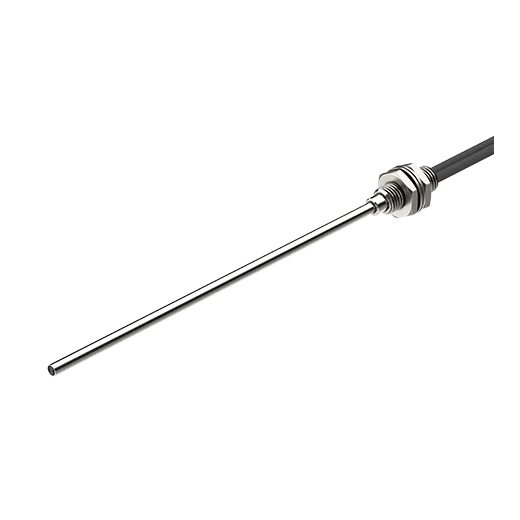

FDS-620-10

類型 : SUS型(SUS 長度 90mm)
檢測距離 : 120mm
最小檢測物 : Ø0.03
允許彎曲半徑 : R25(SUS부 R10)
線纜長度 : 2m

FDS2-320-05

類型 : SUS型(SUS 長度 45mm)
檢測距離 : 40mm
最小檢測物 : Ø0.03
允許彎曲半徑 : 15R(SUS部分10R)
線纜長度 : 2m

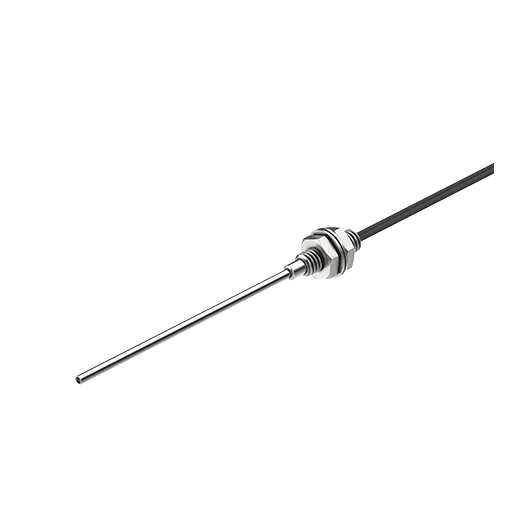

FDS2-420-05

類型 : SUS型(SUS 長度 45mm)
檢測距離 : 40mm
最小檢測物 : Ø0.03
允許彎曲半徑 : 15R(SUS部分10R)
線纜長度 : 2m

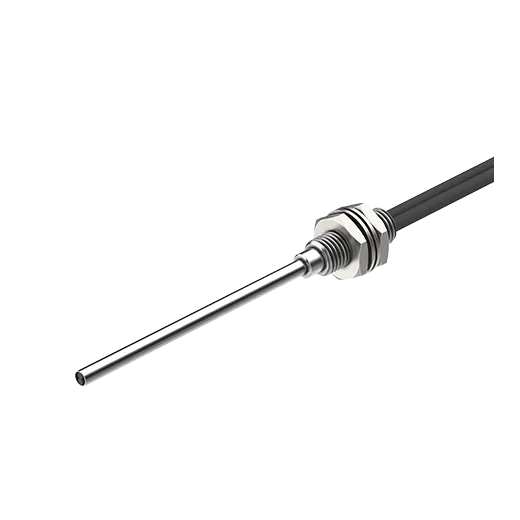

FDS2-620-10

類型 : SUS型(SUS 長度 45mm)
檢測距離 : 120mm
最小檢測物 : Ø0.03
允許彎曲半徑 : R25(SUS부 R10)
線纜長度 : 2m

FDW10-320-02B

類型 : 區域類型
檢測距離 : 230mm
最小檢測物 : Ø0.08mm
允許彎曲半徑 : R5
線纜長度 : 2m

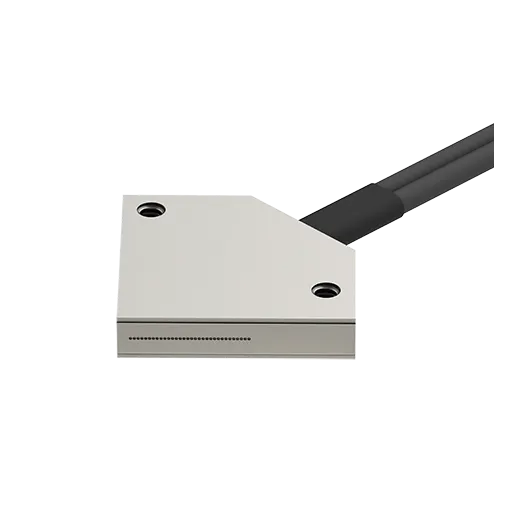

FDW10T-320-02B

類型 : 區域類型
檢測距離 : 230mm
最小檢測物 : Ø0.08mm
允許彎曲半徑 : R5
線纜長度 : 2m

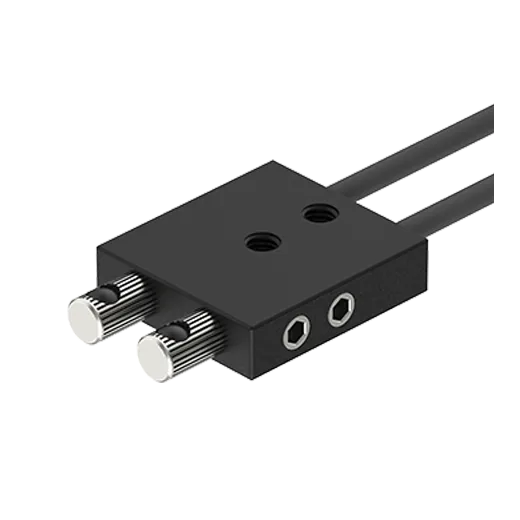

FLF-310-10V

類型 : 平面類型/平面視圖
檢測距離 : 60mm(FU-VA01)/70mm(FU-VA02)
最小檢測物 : Ø3.9mm(FU-VA01)/Ø3.4mm(FU-VA02)
允許彎曲半徑 : R25
線纜長度 : 1m

FLF-320-05

類型 : 平面類型/平面視圖
檢測距離 : 8mm
最小檢測物 : Ø0.1mm
允許彎曲半徑 : R15
線纜長度 : 2m

FLF-320-05R

類型 : 平面類型/平面視圖
檢測距離 : 7mm
最小檢測物 : Ø0.08mm
允許彎曲半徑 : R1
線纜長度 : 2m

FLF-320-10

類型 : 平面類型/平面視圖
檢測距離 : 8mm
最小檢測物 : Ø0.0125
允許彎曲半徑 : R25
線纜長度 : 2m
