產品規格

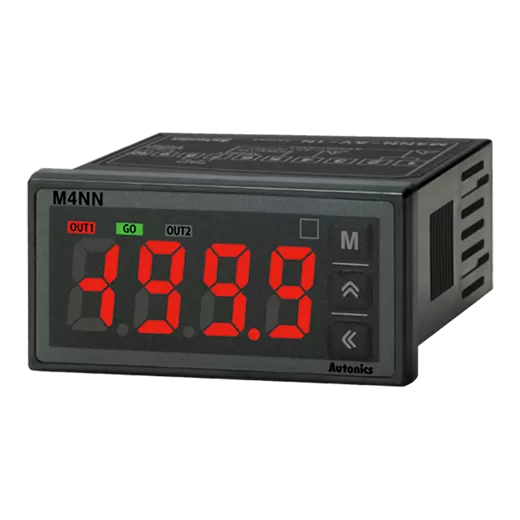

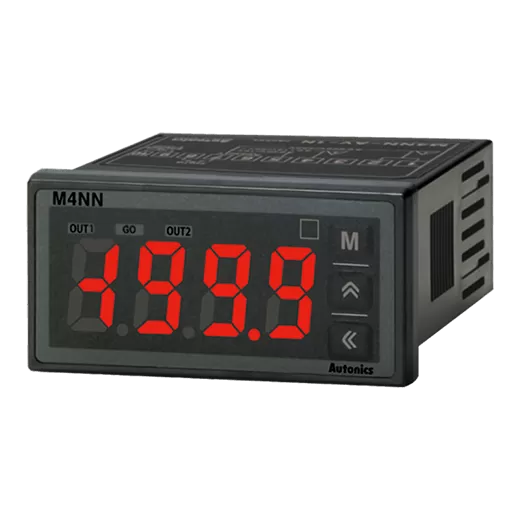

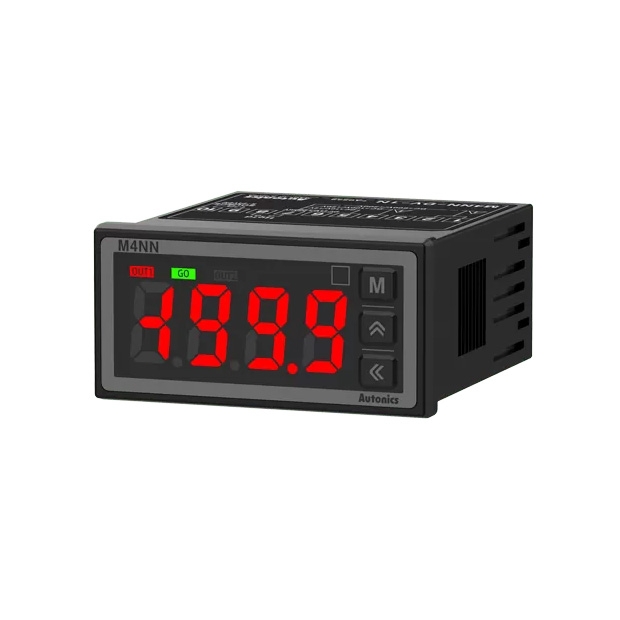

※ M4NN 系列 小型數位多功能電壓/電流表- 多種輸入/輸出選項(依型號)
- 輸入: DC 電壓, DC 電流, AC 電壓, AC 電流
- 輸出: RS485 通訊輸出，低5678 速串列輸出，BCD動態輸出，傳送輸出(DC 4-20 mA), NPN/PNP 集極開路輸出, 繼電器 器控制輸出 (預設: 顯示型/無輸出) - 最大允許輸入: 500 VDC, DC 5 A, 500 VAC, AC 5 A
- 顯示範圍: -1999 至 9999
- 高/低限位縮放功能
- AC頻率測量功能(範圍: 0.1 ~ 9999 Hz)
- 多種功能: 最大和最小值監視功能,顯示週期延遲功能,零位校正,峰值顯示值修正,DC4-20mA傳送輸出縮放功能等
- 電源電壓: 12-24 VDC, 100-240 VAC
MT4Y: DIN W 96 x H 48 mm
MT4W: DIN W 72 x H 36 mm
多種輸入
顯示標尺
小號
1個電源供應多數產品電源
功率因數表示
支援多種輸入/輸出規格
包括DC電壓/電流的負輸入在內，支援多種輸入規格的型號及OUT1、OUT2、GO的預設輸出，用戶依需求環境使用。
採用背面長46mm的緊湊設計，節省安裝空間
縮短約42%的背面長度，可安裝在薄型設備上，DIN規格W48×H24mm，小尺寸可節省安裝空間。
適用插頭插座式端子台
採用插頭/插座式端子台，提高了連接便利性及維護作業性。
輸入與輸出，電源供應器的絕緣設計
輸入/輸出，電源部分採用絕緣設計，單一電源可為多個M4NN供電。
功率因數顯示與輸出
接收功率因數轉換器等類比輸出訊號，以-0.50~1.00~0.50顯示，也可依預設操作模式設定進行輸出。
產品應用
顯示工廠配電盤內電壓及功率因數的多面板M4NN系列
M4NN 系列 型號
M4NN-AA-11
- 顯示方式 : 4位7段碼LED
- 字元高度 : 11mm
- 最大顯示範圍 : -1999~9999
- 測量 : AC電流,頻率
- 輸入規格 : AC電流
M4NN-AA-12
- 顯示方式 : 4位7段碼LED
- 字元高度 : 11mm
- 最大顯示範圍 : -1999~9999
- 測量 : AC電流,頻率
- 輸入規格 : AC電流
M4NN-AA-1N
- 顯示方式 : 4位7段碼LED
- 字元高度 : 11mm
- 最大顯示範圍 : -1999~9999
- 測量 : AC電流,頻率
- 輸入規格 : AC電流
M4NN-AV-11
- 顯示方式 : 4位7段碼LED
- 字元高度 : 11mm
- 最大顯示範圍 : -1999~9999
- 測量 : AC電壓,頻率
- 輸入規格 : AC電壓
M4NN-AV-12
- 顯示方式 : 4位7段碼LED
- 字元高度 : 11mm
- 最大顯示範圍 : -1999~9999
- 測量 : AC電壓,頻率
- 輸入規格 : AC電壓
M4NN-AV-1N
- 顯示方式 : 4位7段碼LED
- 字元高度 : 11mm
- 最大顯示範圍 : -1999~9999
- 測量 : AC電壓,頻率
- 輸入規格 : AC電壓
M4NN-DA-11
- 顯示方式 : 4位7段碼LED
- 字元高度 : 11mm
- 最大顯示範圍 : -1999~9999
- 測量 : DC電流
- 輸入規格 : DC電流(負輸入)
M4NN-DA-12
- 顯示方式 : 4位7段碼LED
- 字元高度 : 11mm
- 最大顯示範圍 : -1999~9999
- 測量 : DC電流
- 輸入規格 : DC電流(負輸入)
M4NN-DA-1N
- 顯示方式 : 4位7段碼LED
- 字元高度 : 11mm
- 最大顯示範圍 : -1999~9999
- 測量 : DC電流
- 輸入規格 : DC電流(負輸入)
M4NN-DV-11
- 顯示方式 : 4位7段碼LED
- 字元高度 : 11mm
- 最大顯示範圍 : -1999~9999
- 測量 : DC電壓
- 輸入規格 : DC電壓(負輸入)
M4NN-DV-12
- 顯示方式 : 4位7段碼LED
- 字元高度 : 11mm
- 最大顯示範圍 : -1999~9999
- 測量 : DC電壓
- 輸入規格 : DC電壓(負輸入)
M4NN-DV-1N
- 顯示方式 : 4位7段碼LED
- 字元高度 : 11mm
- 最大顯示範圍 : -1999~9999
- 測量 : DC電壓
- 輸入規格 : DC電壓(負輸入)
