產品規格
-
通道顯示：顯示來自類比壓力感測器的8（PSM8）或4（PSM4）通道壓力值
-
輸入範圍：1-5 VDC 或 DC 4-20 mA（依型號區分）
-
自動辨識：連接 Autonics PSS系列壓力感測器時自動辨識型號、壓力類型和範圍
-
顯示顏色：透過控制輸出類型設定PV顯示顏色（紅色/綠色）
-
輸出指示燈：每通道單獨輸出指示燈，輕鬆辨識各通道輸出狀態
-
通信支援：支援 RS485（Modbus RTU）通信
-
控制模式：冷凍壓力控制模式
-
接線便利：易於接線和連接的傳感器連接器 (CNE)
-
電源電壓：12-24 VDC ±10%
多達8個通道
單獨的輸出指示燈
參數複製功能
RS485 通訊(Modbus RTU)
易於接線
專用軟體
一個產品可顯示多通道(4個通道, 8個通道)的輸入值
PSM系列壓力感測器指示器可顯示來自類比壓力感測器的多個測量壓力通道（4個通道/ 8個通道型號）
壓力範圍（負，正，複合）
壓力感知器型號自動識別
與我司PSS系列壓力感測器一起使用時，可自動識別感測器型號，壓力類型和範圍，無需額外設定。
每個通道搭載單獨的輸出指示燈
各通道輸出動作時，對應通道的指示燈亮，使用者可快速辨識各通道的輸出狀態。
頻道參數複製功能
可將特定通道的參數設定值複製到任意通道，從而減少作業時間和錯誤率。
自動調整 (Auto Shift)
在輸入的壓源有變動的情況下,透過外部輸入對應訊號,修正判定基準,確保穩定輸出的功能。
支援8種壓力單位
包括 kPa 支援8種壓力單位，滿足使用者多種環境需求。
快速接插型電線，方便維護
快速接插型電線，方便佈線及維護
產品應用
包裝機
包裝機上的安全門鎖開關可在機器運作時保持門鎖，只有在操作停止並且安全時才能打開門。
取放機
PSM系列多通道壓力感測器指示器，具有PSS系列壓力感測器，用於檢測磁磚製造工程中真空夾具的壓力變化。
BWC 系列 型號

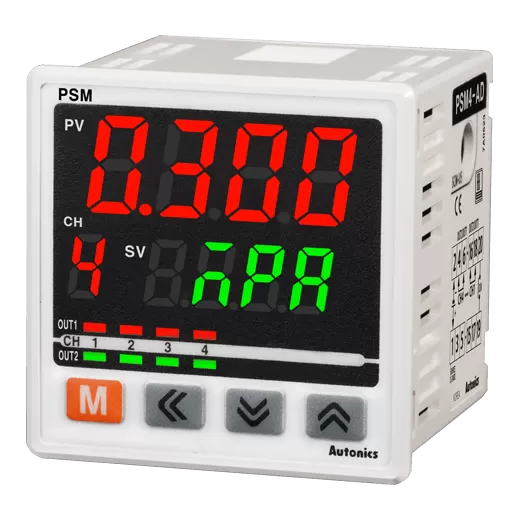

PSM4-AD
- 顯示壓力範圍 : 壓力種類，依壓力單位有變化，(請參考▣ 額定壓力及最大壓力顯示範圍)
- 電源電壓 : 12-24VDC
±10%(漣波P-P: Max.10%) - 消耗功率 : Max. 3W
- 消耗電流 : 100mA 以下(RS485通訊連接時 120mA)
- 輸入通道數量 : 4個
PSM4-APD
- 顯示壓力範圍 : 壓力種類，依壓力單位有變化，(請參考▣ 額定壓力及最大壓力顯示範圍)
- 電源電壓 : 12-24VDC±10%(漣波P-P: Max.10%)
- 消耗功率 : Max. 3W
- 消耗電流 : 100mA 以下(RS485通訊連接時 120mA)
- 輸入通道數量 : 4個
PSM4-APR
- 顯示壓力範圍 : 壓力種類，依壓力單位有變化，(請參考▣ 額定壓力及最大壓力顯示範圍)
- 電源電壓 : 12-24VDC±10%(漣波P-P: Max.10%)
- 消耗功率 : Max. 3W
- 消耗電流 : 100mA 以下(RS485通訊連接時 120mA)
- 輸入通道數量 : 4個

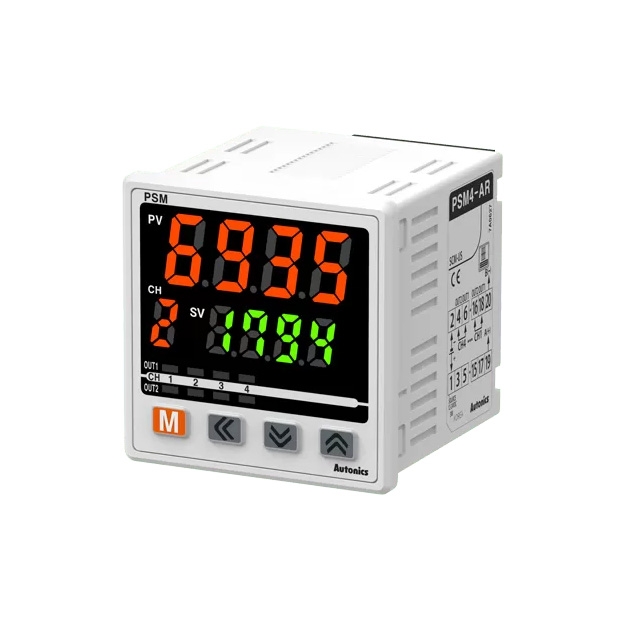

PSM4-AR
- 顯示壓力範圍 : 壓力種類，依壓力單位有變化，(請參考▣ 額定壓力及最大壓力顯示範圍)
- 電源電壓 : 12-24VDC±10%(漣波P-P: Max.10%)
- 消耗功率 : Max. 3W
- 消耗電流 : 100mA 以下(RS485通訊連接時 120mA)
- 輸入通道數量 : 4個
PSM4-VD
- 顯示壓力範圍 : 壓力種類，依壓力單位有變化，(請參考▣ 額定壓力及最大壓力顯示範圍)
- 電源電壓 : 12-24VDC±10%(漣波P-P: Max.10%)
- 消耗功率 : Max. 3W
- 消耗電流 : 100mA 以下(RS485通訊連接時 120mA)
- 輸入通道數量 : 4個
PSM4-VPD
- 顯示壓力範圍 : 壓力種類，依壓力單位有變化，(請參考▣ 額定壓力及最大壓力顯示範圍)
- 電源電壓 : 12-24VDC±10%(漣波P-P: Max.10%)
- 消耗功率 : Max. 3W
- 消耗電流 : 100mA 以下(RS485通訊連接時 120mA)
- 輸入通道數量 : 4個
PSM4-VPR
- 顯示壓力範圍 : 壓力種類，依壓力單位有變化，(請參考▣ 額定壓力及最大壓力顯示範圍)
- 電源電壓 : 12-24VDC±10%(漣波P-P: Max.10%)
- 消耗功率 : Max. 3W
- 消耗電流 : 100mA 以下(RS485通訊連接時 120mA)
- 輸入通道數量 : 4個
PSM4-VR
- 顯示壓力範圍 : 壓力種類，依壓力單位有變化，(請參考▣ 額定壓力及最大壓力顯示範圍)
- 電源電壓 : 12-24VDC±10%(漣波P-P: Max.10%)
- 消耗功率 : Max. 3W
- 消耗電流 : 100mA 以下(RS485通訊連接時 120mA)
- 輸入通道數量 : 4個
PSM8-AD
- 顯示壓力範圍 : 壓力種類，依壓力單位有變化，(請參考▣ 額定壓力及最大壓力顯示範圍)
- 電源電壓 : 12-24VDC±10%(漣波P-P: Max.10%)
- 消耗功率 : Max. 3W
- 消耗電流 : 100mA 以下(RS485通訊連接時 120mA)
- 輸入通道數量 : 8EA
PSM8-APD
- 顯示壓力範圍 : 壓力種類，依壓力單位有變化，(請參考▣ 額定壓力及最大壓力顯示範圍)
- 電源電壓 : 12-24VDC±10%(漣波P-P: Max.10%)
- 消耗功率 : Max. 3W
- 消耗電流 : 100mA 以下(RS485通訊連接時 120mA)
- 輸入通道數量 : 8EA
PSM8-APR
- 顯示壓力範圍 : 壓力種類，依壓力單位有變化，(請參考▣ 額定壓力及最大壓力顯示範圍)
- 電源電壓 : 12-24VDC±10%(漣波P-P: Max.10%)
- 消耗功率 : Max. 3W
- 消耗電流 : 100mA 以下(RS485通訊連接時 120mA)
- 輸入通道數量 : 8EA
PSM8-AR
- 顯示壓力範圍 : 壓力種類，依壓力單位有變化，(請參考▣ 額定壓力及最大壓力顯示範圍)
- 電源電壓 : 12-24VDC±10%(漣波P-P: Max.10%)
- 消耗功率 : Max. 3W
- 消耗電流 : 100mA 以下(RS485通訊連接時 120mA)
- 輸入通道數量 : 8EA
PSM8-VD
- 顯示壓力範圍 : 壓力種類，依壓力單位有變化，(請參考▣ 額定壓力及最大壓力顯示範圍)
- 電源電壓 : 12-24VDC±10%(漣波P-P: Max.10%)
- 消耗功率 : Max. 3W
- 消耗電流 : 100mA 以下(RS485通訊連接時 120mA)
- 輸入通道數量 : 8EA
PSM8-VPD
- 顯示壓力範圍 : 壓力種類，依壓力單位有變化，(請參考▣ 額定壓力及最大壓力顯示範圍)
- 電源電壓 : 12-24VDC±10%(漣波P-P: Max.10%)
- 消耗功率 : Max. 3W
- 消耗電流 : 100mA 以下(RS485通訊連接時 120mA)
- 輸入通道數量 : 8EA
PSM8-VPR
- 顯示壓力範圍 : 壓力種類，依壓力單位有變化，(請參考▣ 額定壓力及最大壓力顯示範圍)
- 電源電壓 : 12-24VDC±10%(漣波P-P: Max.10%)
- 消耗功率 : Max. 3W
- 消耗電流 : 100mA 以下(RS485通訊連接時 120mA)
- 輸入通道數量 : 8EA
PSM8-VR
- 顯示壓力範圍 : 壓力種類，依壓力單位有變化，(請參考▣ 額定壓力及最大壓力顯示範圍)
- 電源電壓 : 12-24VDC±10%(漣波P-P: Max.10%)
- 消耗功率 : Max. 3W
- 消耗電流 : 100mA 以下(RS485通訊連接時 120mA)
- 輸入通道數量 : 8EA
