PSS 系列 緊湊型非指示壓力感知器 - 力通

PSS 系列 緊湊型非指示壓力感知器 - 力通

PSS 系列為 Autonics 推出的極小型非顯示壓力感知器，適用於空間限制與高密度配線環境。支援 -101.3 至 1,000 kPa 寬廣壓力範圍（含負壓、正壓與複合壓力），並提供 R1/8、減速與 M3 等多種接口類型，輕鬆整合至各式設備結構中。產品支援 1–5VDC 電壓或 4–20mA 電流輸出，對應各種控制器與監控系統，並具備電源反接保護功能，提升可靠性。廣泛應用於磁磚製造夾具檢壓、電梯定位控制、真空包裝壓力監控與自動化取放裝置等場景。
－ ＋
加入詢價車

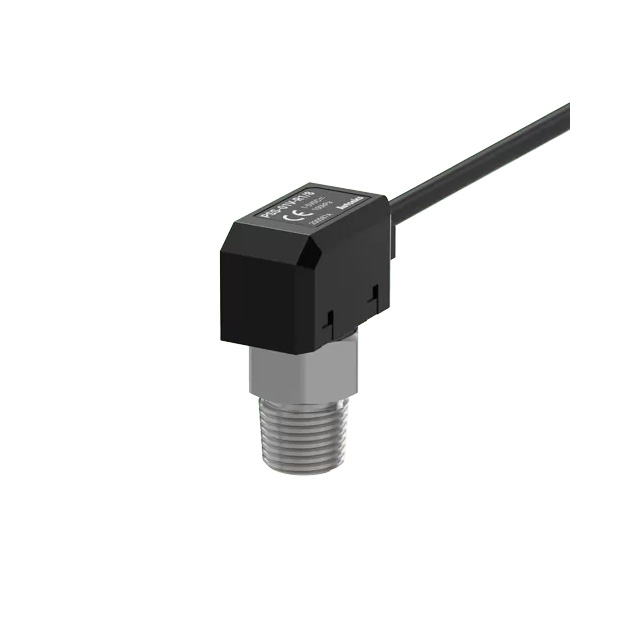

1.Autonics PSS 系列緊湊型非指示壓力感知器.jpg
/
詳細介紹

產品特點下載

產品規格下載(PSS)  產品說明下載PSS(英)

2D/3D CAD下載

2D CAD下載(PSS)  2D CAD下載(PSS系列配件)  3D CAD下載(PSS)

認證書下載

產品認證下載CE  產品認證下載ROHS  產品認證下載UKCA

認證   認證   認證

產品規格

    ※ PSS 系列 緊湊型非指示壓力感知器

  • 額定壓力範圍：

- 負壓：-101.3 ~ 0.0 kPa

- 正壓：0 ~ 100.0 kPa，0 ~ 1,000 kPa

- 複合壓：-101.3 ~ 100.0 kPa

  • 超小尺寸：

- R1/8 埠：W 11.8 mm x H 29.3 mm x L 24.8 mm (含壓力端口)

- 減速端口：W 11.8 mm x H 31.3 ~ 32.8 mm x L 24.8 mm (含壓力端口)

- M3 埠：W 11.8 mm x H 26.1 mm x L 24.8 mm (含壓力端口)

  • 類比輸出：電壓（1-5 VDC），電流（DC 4-20 mA）

  • 電源電壓：12-24 VDC ±10%


寬壓力範圍

寬壓力範圍

小巧尺寸

小巧尺寸

類比輸出

類比輸出

電源反接保護電路

電源反接保護電路


緊湊型感測器，可安裝在有限的空間內
尺寸緊湊的矩形壓力感測器可安裝在有限的空間內。

R1/8 壓力接口

R1/8 壓力接口
(W 11.8 mm x H 29.3 mm x L 24.8 mm)

減速壓力接口 (ø4, ø6)

減速壓力接口 (ø4, ø6)
(W 11.8 mm x H 31.3 ~ 32.8 mm x L 24.8 mm)

M3 壓力接口

M3 壓力接口
(W 11.8 mm x H 26.1 mm x L 24.8 mm)


減壓接口型，易於安裝
減壓介面提供一鍵式安裝，安裝簡單。




產品應用

取放機

取放機
PSM系列多通道壓力感測器指示器，具有PSS系列壓力感測器，用於檢測磁磚製造工程中真空夾具的壓力變化。

電梯位置控制

電梯位置控制
U型光電感測器和磁性接近開關用於電梯轎廂的精確位置控制，透過偵測各樓層的擋板，禁止過度移動。

洋芋片製造和包裝過程

洋芋片製造和包裝過程
這是使用Autonics產品的馬鈴薯晶片製造和封裝過程的應用範例。

包裝填充，封口和切斷

包裝填充，封口和切斷
緊湊型壓力感知器用於測量包裝材料在抽吸和充氣過程中的壓力。






PSS 系列 型號

1PSS_M3

PSS-01A-M3

  • 壓力類型 : 正壓力
  • 額定壓力範圍 : 0.0~100.0kPa
  • 壓力接口 : M3
  • 材質 : 前/後殼: PBT, 壓力端口: STS 303
  • 產品重量（含包裝） : ≈ 45 g (≈ 105g)
2PSS-01A-R04

PSS-01A-R04

  • 壓力類型 : 正壓力
  • 額定壓力範圍 : 0.0~100.0kPa
  • 壓力接口 : Ø4減速器
  • 材質 : 前/後外殼及壓力端口: PBT
  • 產品重量（含包裝） : ≈ 45 g (≈ 105g)
3PSS-01A-R06

PSS-01A-R06

  • 壓力類型 : 正壓力
  • 額定壓力範圍 : 0.0~100.0kPa
  • 壓力接口 : Ø6減速器
  • 材質 : 前/後外殼及壓力端口: PBT
  • 產品重量（含包裝） : ≈ 45 g (≈ 105g)

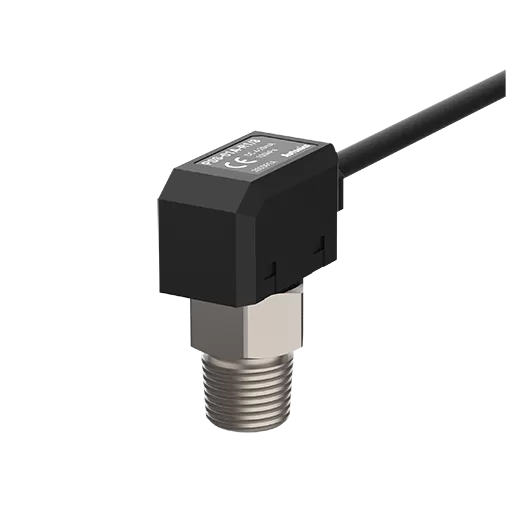

4PSS-01A-R1_8

PSS-01A-R1/8

  • 壓力類型 : 正壓力
  • 額定壓力範圍 : 0.0~100.0kPa
  • 壓力接口 : R1/8
  • 材質 : 前/後殼：PBT，壓力接口:鍍鎳黃銅
  • 產品重量（含包裝） : ≈ 50 g (≈ 110 g)

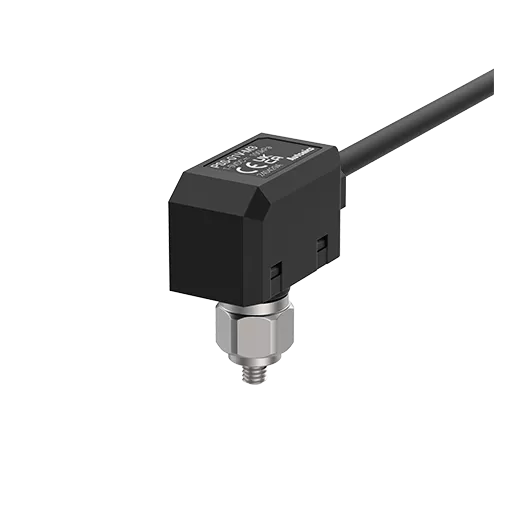

5PSS_M3

PSS-01V-M3

  • 壓力類型 : 正壓力
  • 額定壓力範圍 : 0.0~100.0kPa
  • 壓力接口 : M3
  • 材質 : 前/後殼: PBT, 壓力端口: STS 303
  • 產品重量（含包裝） : ≈ 45 g (≈ 105g)
6PSS-01V-R04

PSS-01V-R04

  • 壓力類型 : 正壓力
  • 額定壓力範圍 : 0.0~100.0kPa
  • 壓力接口 : Ø4減速器
  • 材質 : 前/後外殼及壓力端口: PBT
  • 產品重量（含包裝） : ≈ 45 g (≈ 105g)

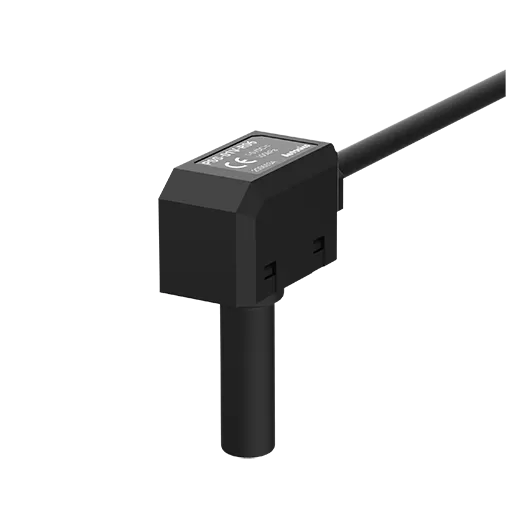

7PSS-01V-R06

PSS-01V-R06

  • 壓力類型 : 正壓力
  • 額定壓力範圍 : 0.0~100.0kPa
  • 壓力接口 : Ø6減速器
  • 材質 : 前/後外殼及壓力端口: PBT
  • 產品重量（含包裝） : ≈ 45 g (≈ 105g)

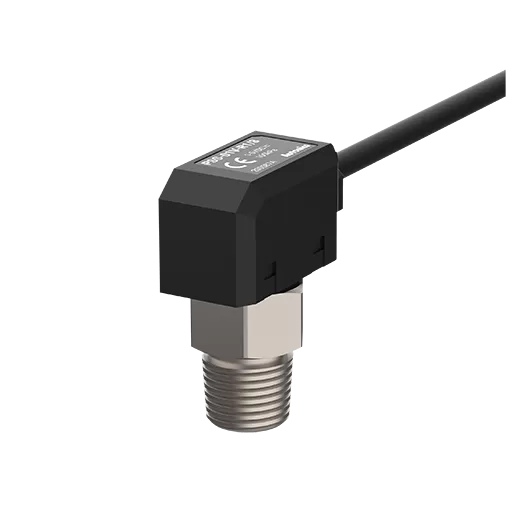

8PSS-01V-R1_8

PSS-01V-R1/8

  • 壓力類型 : 正壓力
  • 額定壓力範圍 : 0.0~100.0kPa
  • 壓力接口 : R1/8
  • 材質 : 前/後殼：PBT，壓力接口:鍍鎳黃銅
  • 產品重量（含包裝） : ≈ 50 g (≈ 110 g)
9PSS_M3_2

PSS-1A-M3

  • 壓力類型 : 正壓力
  • 額定壓力範圍 : 0~1,000kPa
  • 壓力接口 : M3
  • 材質 : 前/後殼: PBT, 壓力端口: STS 303
  • 產品重量（含包裝） : ≈ 45 g (≈ 105g)
10PSS-1A-R04

PSS-1A-R04

  • 壓力類型 : 正壓力
  • 額定壓力範圍 : 0~1,000kPa
  • 壓力接口 : Ø4減速器
  • 材質 : 前/後外殼及壓力端口: PBT
  • 產品重量（含包裝） : ≈ 45 g (≈ 105g)
11PSS-1A-R06

PSS-1A-R06

  • 壓力類型 : 正壓力
  • 額定壓力範圍 : 0~1,000kPa
  • 壓力接口 : Ø6減速器
  • 材質 : 前/後外殼及壓力端口: PBT
  • 產品重量（含包裝） : ≈ 45 g (≈ 105g)

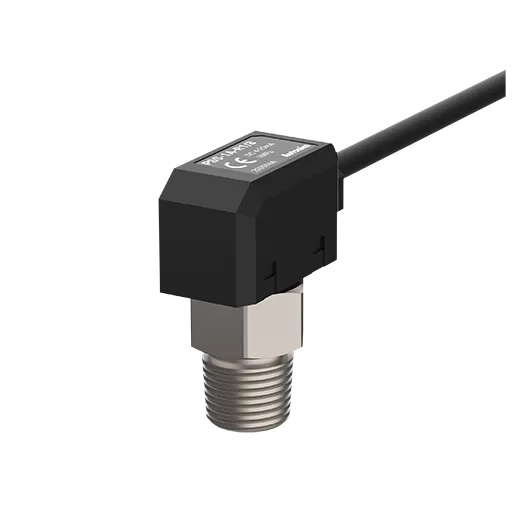

12PSS-1A-R1_8_main

PSS-1A-R1/8

  • 壓力類型 : 正壓力
  • 額定壓力範圍 : 0~1,000kPa
  • 壓力接口 : R1/8
  • 材質 : 前/後殼：PBT，壓力接口:鍍鎳黃銅
  • 產品重量（含包裝） : ≈ 50 g (≈ 110 g)
13PSS_M3_3

PSS-1V-M3

  • 壓力類型 : 正壓力
  • 額定壓力範圍 : 0~1,000kPa
  • 壓力接口 : M3
  • 材質 : 前/後殼: PBT, 壓力端口: STS 303
  • 產品重量（含包裝） : ≈ 45 g (≈ 105g)

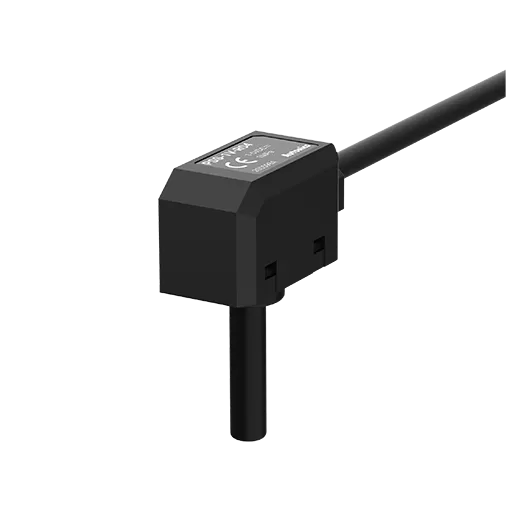

14PSS-1V-R04

PSS-1V-R04

  • 壓力類型 : 正壓力
  • 額定壓力範圍 : 0~1,000kPa
  • 壓力接口 : Ø4減速器
  • 材質 : 前/後外殼及壓力端口: PBT
  • 產品重量（含包裝） : ≈ 45 g (≈ 105g)
15PSS-1V-R06

PSS-1V-R06

  • 壓力類型 : 正壓力
  • 額定壓力範圍 : 0~1,000kPa
  • 壓力接口 : Ø6減速器
  • 材質 : 前/後外殼及壓力端口: PBT
  • 產品重量（含包裝） : ≈ 45 g (≈ 105g)

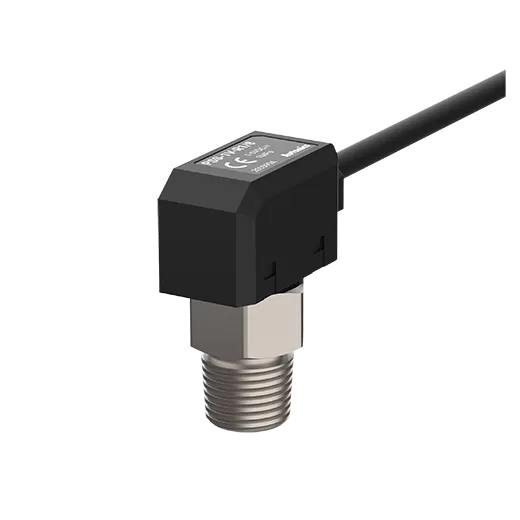

16PSS-1V-R1_8

PSS-1V-R1/8

  • 壓力類型 : 正壓力
  • 額定壓力範圍 : 0~1,000kPa
  • 壓力接口 : R1/8
  • 材質 : 前/後殼：PBT，壓力接口:鍍鎳黃銅
  • 產品重量（含包裝） : ≈ 50 g (≈ 110 g)
17PSS_M3_1

PSS-C01A-M3

  • 壓力類型 : 複合壓力
  • 額定壓力範圍 : -101.3~100.0kPa
  • 壓力接口 : M3
  • 材質 : 前/後殼: PBT, 壓力端口: STS 303
  • 產品重量（含包裝） : ≈ 45 g (≈ 105g)

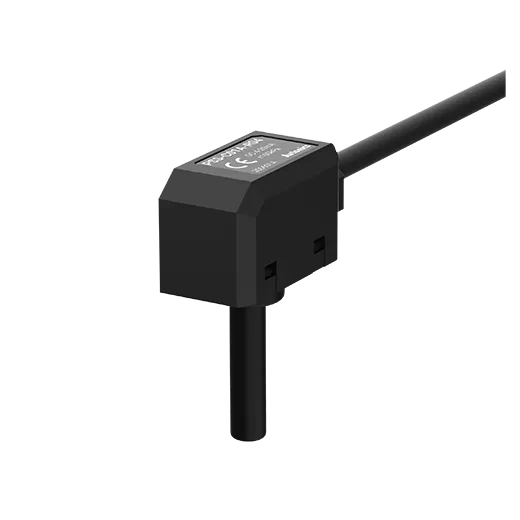

18PSS-C01A-R04

PSS-C01A-R04

  • 壓力類型 : 複合壓力
  • 額定壓力範圍 : -101.3~100.0kPa
  • 壓力接口 : Ø4減速器
  • 材質 : 前/後外殼及壓力端口: PBT
  • 產品重量（含包裝） : ≈ 45 g (≈ 105g)
19PSS-C01A-R06

PSS-C01A-R06

  • 壓力類型 : 複合壓力
  • 額定壓力範圍 : -101.3~100.0kPa
  • 壓力接口 : Ø6減速器
  • 材質 : 前/後外殼及壓力端口: PBT
  • 產品重量（含包裝） : ≈ 45 g (≈ 105g)
20PSS-C01A-R1_8

PSS-C01A-R1/8

  • 壓力類型 : 複合壓力
  • 額定壓力範圍 : -101.3~100.0kPa
  • 壓力接口 : R1/8
  • 材質 : 前/後殼：PBT，壓力接口:鍍鎳黃銅
  • 產品重量（含包裝） : ≈ 50 g (≈ 110 g)
21PSS_M3_2

PSS-C01V-M3

  • 壓力類型 : 負壓力
  • 額定壓力範圍 : -101.3~100.0kPa
  • 壓力接口 : M3
  • 材質 : 前/後殼: PBT, 壓力端口: STS 303
  • 產品重量（含包裝） : ≈ 45 g (≈ 105g)
22PSS-C01V-R04

PSS-C01V-R04

  • 壓力類型 : 複合壓力
  • 額定壓力範圍 : -101.3~100.0kPa
  • 壓力接口 : Ø4減速器
  • 材質 : 前/後外殼及壓力端口: PBT
  • 產品重量（含包裝） : ≈ 45 g (≈ 105g)
23PSS-C01V-R06

PSS-C01V-R06

  • 壓力類型 : 複合壓力
  • 額定壓力範圍 : -101.3~100.0kPa
  • 壓力接口 : Ø6減速器
  • 材質 : 前/後外殼及壓力端口: PBT
  • 產品重量（含包裝） : ≈ 45 g (≈ 105g)
24PSS-C01V-R1_8

PSS-C01V-R1/8

  • 壓力類型 : 複合壓力
  • 額定壓力範圍 : -101.3~100.0kPa
  • 壓力接口 : R1/8
  • 材質 : 前/後殼：PBT，壓力接口:鍍鎳黃銅
  • 產品重量（含包裝） : ≈ 50 g (≈ 110 g)
25PSS_M3

PSS-V01A-M3

  • 壓力類型 : 負壓力
  • 額定壓力範圍 : 0.0~-101.3kPa
  • 壓力接口 : M3
  • 材質 : 前/後殼: PBT, 壓力端口: STS 303
  • 產品重量（含包裝） : ≈ 45 g (≈ 105g)
26PSS-V01A-R04

PSS-V01A-R04

  • 壓力類型 : 負壓力
  • 額定壓力範圍 : 0.0~-101.3kPa
  • 壓力接口 : Ø4減速器
  • 材質 : 前/後外殼及壓力端口: PBT
  • 產品重量（含包裝） : ≈ 45 g (≈ 105g)
27PSS-V01A-R06

PSS-V01A-R06

  • 壓力類型 : 負壓力
  • 額定壓力範圍 : 0.0~-101.3kPa
  • 壓力接口 : Ø6減速器
  • 材質 : 前/後外殼及壓力端口: PBT
  • 產品重量（含包裝） : ≈ 45 g (≈ 105g)

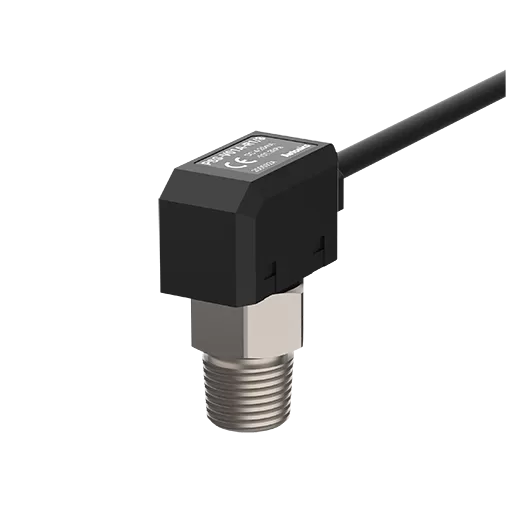

28PSS-V01A-R1_8

PSS-V01A-R1/8

  • 壓力類型 : 負壓力
  • 額定壓力範圍 : 0.0~-101.3kPa
  • 壓力接口 : R1/8
  • 材質 : 前/後殼：PBT，壓力接口:鍍鎳黃銅
  • 產品重量（含包裝） : ≈ 50 g (≈ 110 g)
29PSS_M3_1

PSS-V01V-M3

  • 壓力類型 : 負壓力
  • 額定壓力範圍 : 0.0~-101.3kPa
  • 壓力接口 : M3
  • 材質 : 前/後殼: PBT, 壓力端口: STS 303
  • 產品重量（含包裝） : ≈ 45 g (≈ 105g)
30PSS-V01V-R04

PSS-V01V-R04

  • 壓力類型 : 負壓力
  • 額定壓力範圍 : 0.0~-101.3kPa
  • 壓力接口 : Ø4減速器
  • 材質 : 前/後外殼及壓力端口: PBT
  • 產品重量（含包裝） : ≈ 45 g (≈ 105g)
31PSS-V01V-R06

PSS-V01V-R06

  • 壓力類型 : 負壓力
  • 額定壓力範圍 : 0.0~-101.3kPa
  • 壓力接口 : Ø6減速器
  • 材質 : 前/後外殼及壓力端口: PBT
  • 產品重量（含包裝） : ≈ 45 g (≈ 105g)

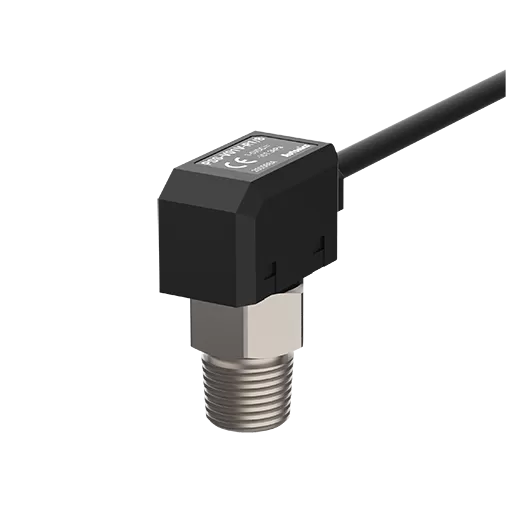

32PSS-V01V-R1_8

PSS-V01V-R1/8

  • 壓力類型 : 負壓力
  • 額定壓力範圍 : 0.0~-101.3kPa
  • 壓力接口 : R1/8
  • 材質 : 前/後殼：PBT，壓力接口:鍍鎳黃銅
  • 產品重量（含包裝） : ≈ 50 g (≈ 110 g)
