產品規格

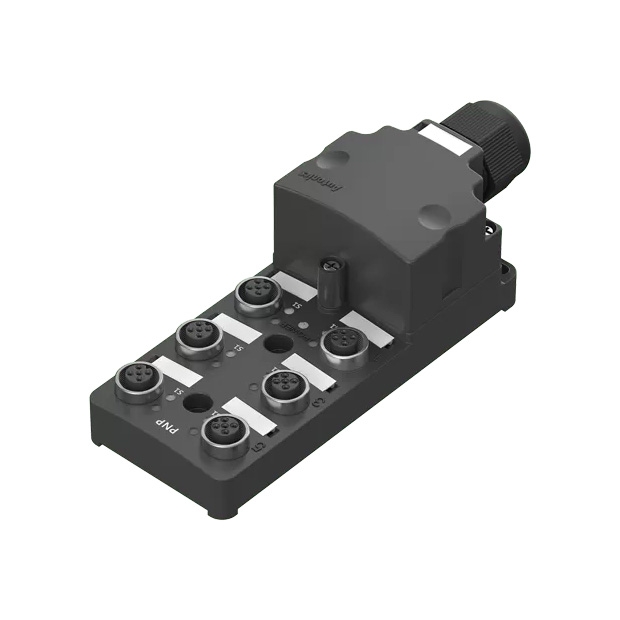

※ PT (5針連接器) 系列 感測器中繼盒(M12 5針連接器類型)
提供多種連接選項，適用於各種自動化應用：
- 多種連接方式：支持電纜、連接器、彈簧端子和插入式端子（黑色/藍色），靈活滿足不同安裝需求。
- 單一電源供電：可為多個傳感器提供穩定的電源，簡化電源管理。
- 簡化接線與維護：減少複雜佈線，提升系統的維護效率。
- LED指示燈（紅綠LED），即時顯示設備運行狀態，便於快速檢查與故障排查。
- 支援1路與2路訊號（直流4線式），提供靈活的訊號傳輸選擇。
- IP67防水罩，有效防止水和塵土進入，適應嚴苛環境。
- 附保護蓋IP52防護等級，提供額外保護，適用於一般環境。
PT系列中繼盒是提升自動化系統穩定性與維護便利性的理想解決方案。
＊新增5針M12連接器彈簧端子和插入式端子類型(黑色/藍色)。
可用型號
PT 系列5針M12連接型(線纜型)
PT-C 系列 5針M12 連接型 (接插型)
PT-S 系列 5針M12連接型(彈簧端子型)
PT-P 系列 5針M12 連接型 (插入式端子型)
產品應用
包裝機
包裝機上的安全門鎖開關可在機器運作時保持門鎖，只有在操作停止並且安全時才能打開門。
汽車引擎製造
汽車引擎生產線採用感測器配電箱，向各個感測器提供電源和訊號。
PT系列(5針連接器) 型號
PT8-4DP5-5
- 端子數 : 8埠
- 輸出構成 : 1/2訊號(DC 4線式)
- 輸出邏輯 : PNP
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
PT8-S3DN5K
- 端子數 : 8埠
- 輸出構成 : 1訊號 (DC 3線式)
- 輸出邏輯 : NPN
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3
PT8-S3DP5
- 端子數 : 8埠
- 輸出構成 : 1訊號 (DC 3線式)
- 輸出邏輯 : PNP
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3

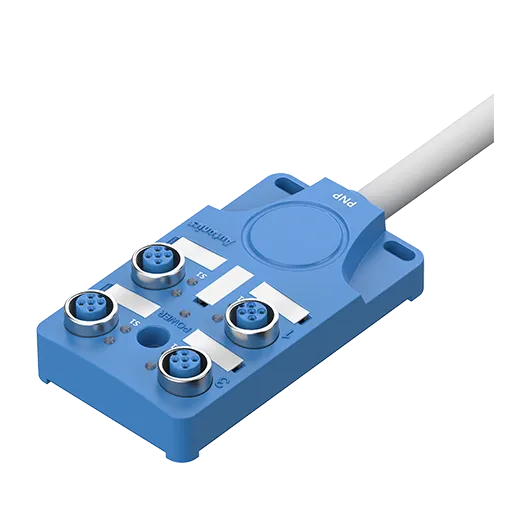

PT4-3DP5-5
- 端子數 : 4個
- 輸出構成 : 1訊號 (DC 3線式)
- 輸出邏輯 : PNP
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)

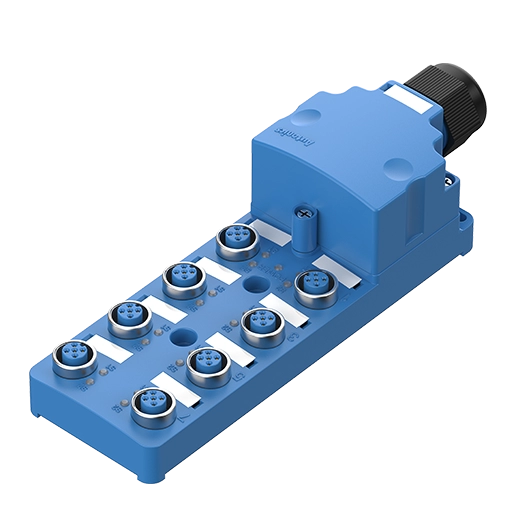

PT8-P4DN5
- 端子數 : 8埠
- 輸出構成 : 1/2訊號(DC 4線式)
- 輸出邏輯 : NPN
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3

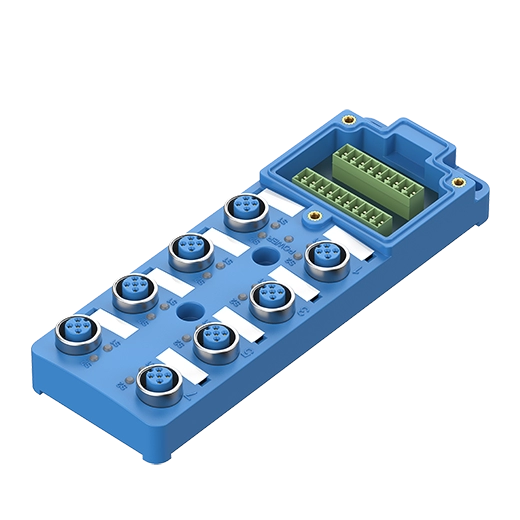

PT8-P4DP5-B
- 端子數 : 8埠
- 輸出構成 : 1/2訊號(DC 4線式)
- 輸出邏輯 : PNP
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3
PT8-P4DP5
- 端子數 : 8埠
- 輸出構成 : 1/2訊號(DC 4線式)
- 輸出邏輯 : PNP
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3
PT8-P4DN5-B
- 端子數 : 8埠
- 輸出構成 : 1/2訊號(DC 4線式)
- 輸出邏輯 : NPN
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3

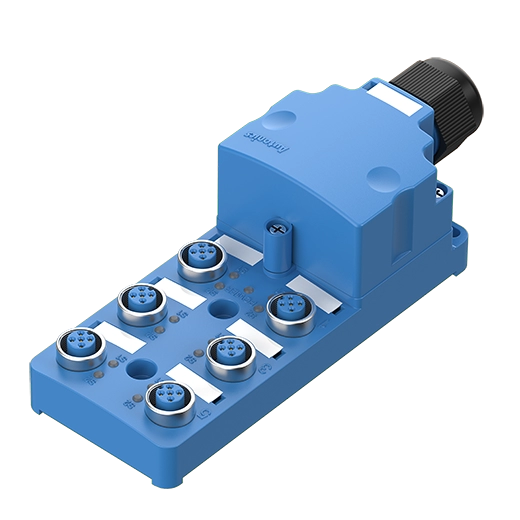

PT6-P4DP5
- 端子數 : 6個
- 輸出構成 : 1/2訊號(DC 4線式)
- 輸出邏輯 : PNP
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3

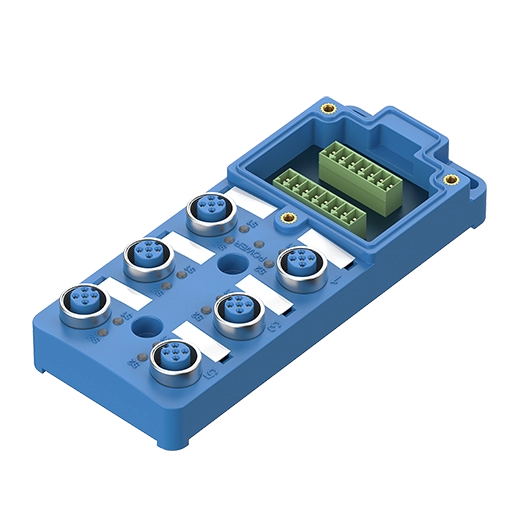

PT6-P4DP5-B
- 端子數 : 6個
- 輸出構成 : 1/2訊號(DC 4線式)
- 輸出邏輯 : PNP
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3
PT6-P4DN5
- 端子數 : 6個
- 輸出構成 : 1/2訊號(DC 4線式)
- 輸出邏輯 : NPN
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3
PT6-P4DN5-B
- 端子數 : 6個
- 輸出構成 : 1/2訊號(DC 4線式)
- 輸出邏輯 : NPN
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3

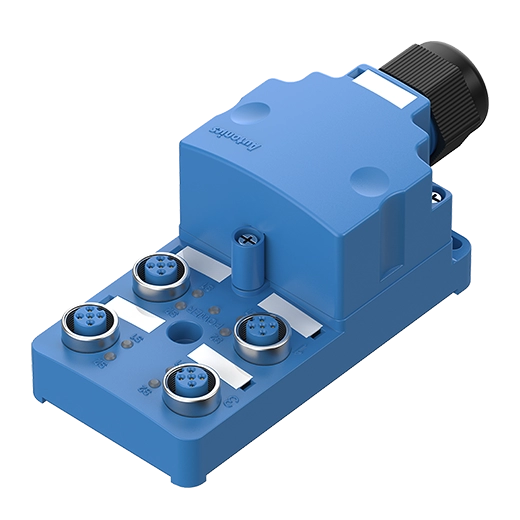

PT4-P4DP5
- 端子數 : 4個
- 輸出構成 : 1/2訊號(DC 4線式)
- 輸出邏輯 : PNP
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3

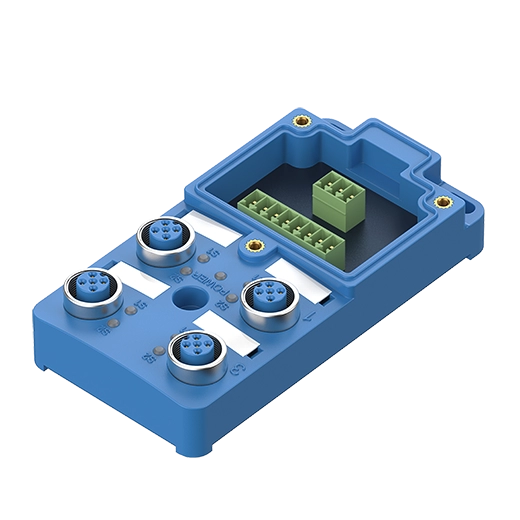

PT4-P4DP5-B
- 端子數 : 4個
- 輸出構成 : 1/2訊號(DC 4線式)
- 輸出邏輯 : PNP
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3
PT4-P4DN5-B
- 端子數 : 4個
- 輸出構成 : 1/2訊號(DC 4線式)
- 輸出邏輯 : NPN
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3
PT4-P4DN5
- 端子數 : 4個
- 輸出構成 : 1/2訊號(DC 4線式)
- 輸出邏輯 : NPN
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3

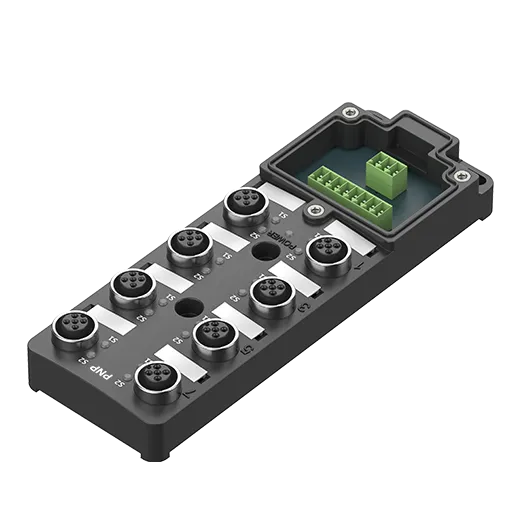

PT8-P3DP5K-B
- 端子數 : 8埠
- 輸出構成 : 1訊號 (DC 3線式)
- 輸出邏輯 : PNP
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3
PT8-S3DP5K
- 端子數 : 8埠
- 輸出構成 : 1訊號 (DC 3線式)
- 輸出邏輯 : PNP
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3

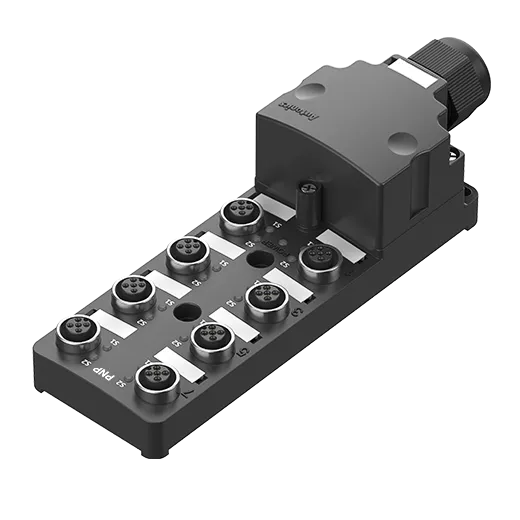

PT8-P3DP5K
- 端子數 : 8埠
- 輸出構成 : 1訊號 (DC 3線式)
- 輸出邏輯 : PNP
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3
PT8-P3DP5-B
- 端子數 : 8埠
- 輸出構成 : 1訊號 (DC 3線式)
- 輸出邏輯 : PNP
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3

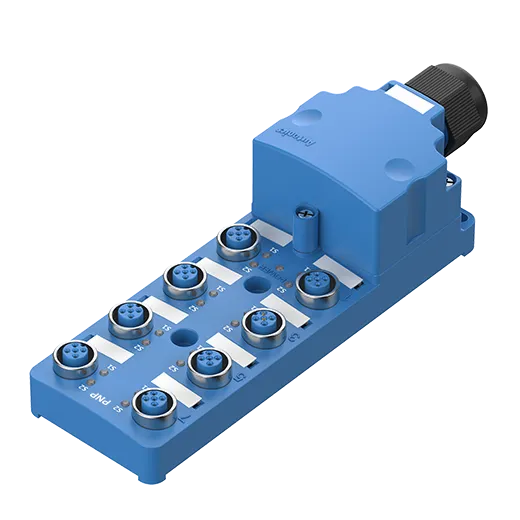

PT8-P3DP5
- 端子數 : 8埠
- 輸出構成 : 1訊號 (DC 3線式)
- 輸出邏輯 : PNP
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3
PT8-P3DN5K-B
- 端子數 : 8埠
- 輸出構成 : 1訊號 (DC 3線式)
- 輸出邏輯 : NPN
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3
PT8-S3DN5
- 端子數 : 8埠
- 輸出構成 : 1訊號 (DC 3線式)
- 輸出邏輯 : NPN
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3
PT8-P3DN5
- 端子數 : 8埠
- 輸出構成 : 1訊號 (DC 3線式)
- 輸出邏輯 : NPN
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3
PT8-P3DN5K
- 端子數 : 8埠
- 輸出構成 : 1訊號 (DC 3線式)
- 輸出邏輯 : NPN
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3

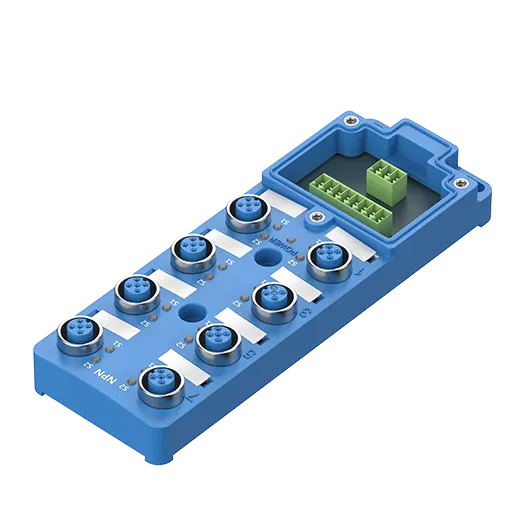

PT8-P3DN5-B
- 端子數 : 8埠
- 輸出構成 : 1訊號 (DC 3線式)
- 輸出邏輯 : NPN
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3

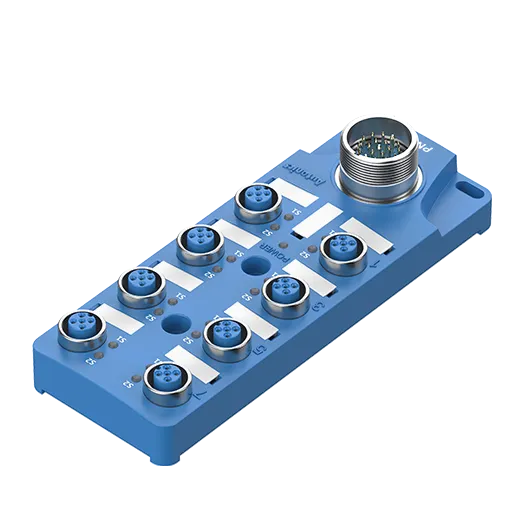

PT8-C3DP5
- 端子數 : 8埠
- 輸出構成 : 1訊號 (DC 3線式)
- 輸出邏輯 : PNP
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
PT8-C4DP5
- 端子數 : 8埠
- 輸出構成 : 1/2訊號(DC 4線式)
- 輸出邏輯 : PNP
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)

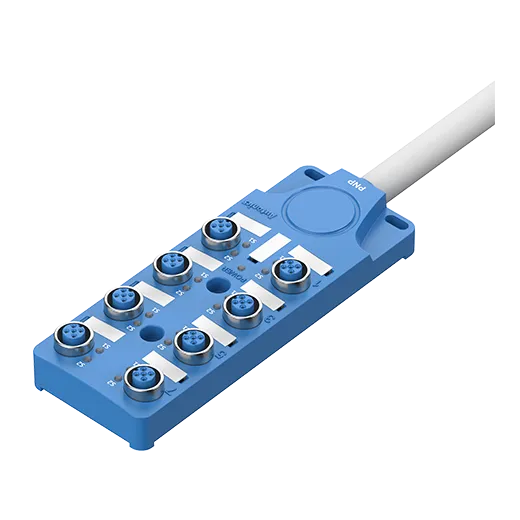

PT8-3DP5-5
- 端子數 : 8埠
- 輸出構成 : 1訊號 (DC 3線式)
- 輸出邏輯 : PNP
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
PT8-4DP5-10
- 端子數 : 8埠
- 輸出構成 : 1/2訊號(DC 4線式)
- 輸出邏輯 : PNP
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
PT8-C3DN5
- 端子數 : 8埠
- 輸出構成 : 1訊號 (DC 3線式)
- 輸出邏輯 : NPN
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
PT8-C4DN5
- 端子數 : 8埠
- 輸出構成 : 1/2訊號(DC 4線式)
- 輸出邏輯 : NPN
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
PT8-3DP5-10
- 端子數 : 8埠
- 輸出構成 : 1訊號 (DC 3線式)
- 輸出邏輯 : PNP
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
PT8-4DN5-10
- 端子數 : 8埠
- 輸出構成 : 1/2訊號(DC 4線式)
- 輸出邏輯 : NPN
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
PT8-3DN5-5
- 端子數 : 8埠
- 輸出構成 : 1訊號 (DC 3線式)
- 輸出邏輯 : NPN
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
PT8-4DN5-5
- 端子數 : 8埠
- 輸出構成 : 1/2訊號(DC 4線式)
- 輸出邏輯 : NPN
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
PT8-3DN5-10
- 端子數 : 8埠
- 輸出構成 : 1訊號 (DC 3線式)
- 輸出邏輯 : NPN
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)

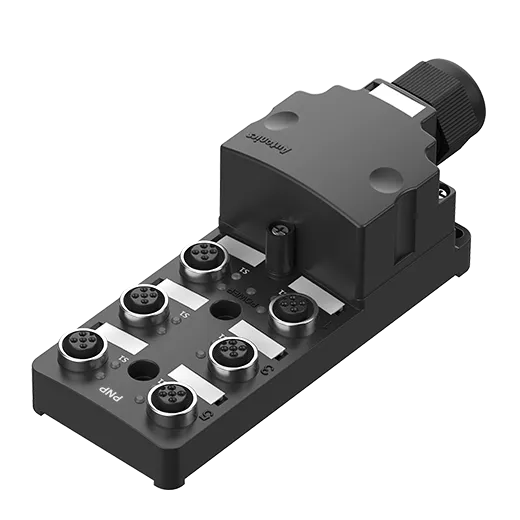

PT6-P3DP5K
- 端子數 : 6個
- 輸出構成 : 1訊號 (DC 3線式)
- 輸出邏輯 : PNP
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3

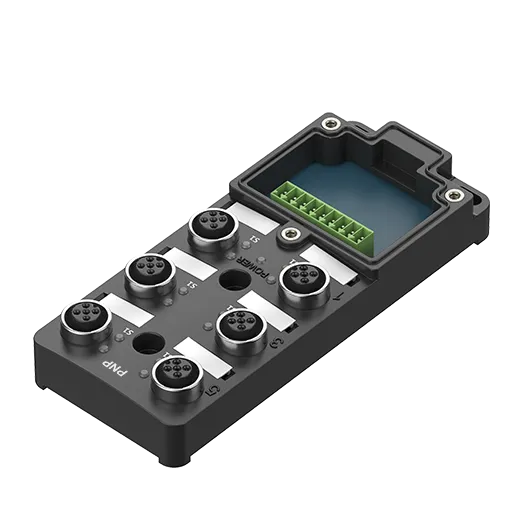

PT6-P3DP5K-B
- 端子數 : 6個
- 輸出構成 : 1訊號 (DC 3線式)
- 輸出邏輯 : PNP
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3
PT6-S3DP5K
- 端子數 : 6個
- 輸出構成 : 1訊號 (DC 3線式)
- 輸出邏輯 : PNP
- 材質 : 外殼: PBT (G15%), 銘牌: PC, 通用線 (黑色): 聚氯乙烯 (PVC)
- 適用線纜外徑 : 10.5 mm ± 0.3
