※ SCM 系列 通訊轉換器支援各種類型訊號
供多種解決方案，支持不同設備間的信號轉換與無線傳輸，具有高靈活性和穩定性，適用於各種自動化系統需求。以下是各型號的主要特點：

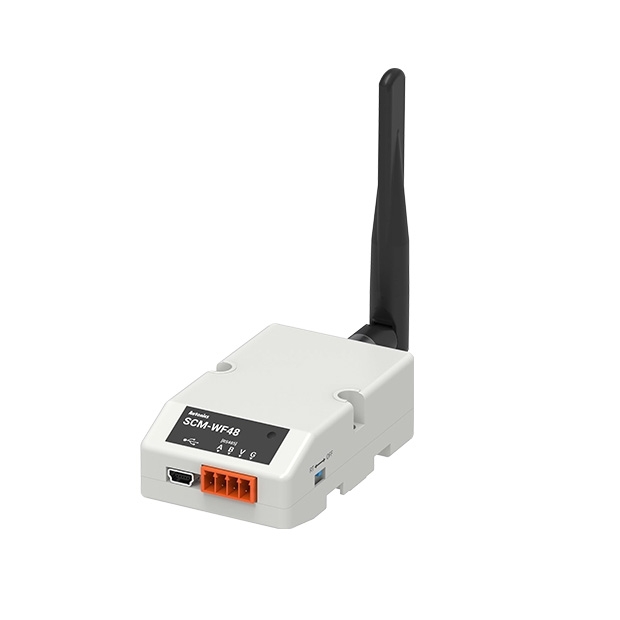

[ SCM-WF48(無線通訊轉換器) ]
- 將RS485/USB訊號轉換為Wi-Fi信號，無線傳輸距離可達100米
- 小巧設計（W45×H25×L76.3mm，無天線），節省安裝空間
- 內建突波保護和反極性保護電路，確保穩定運行
- 支援存取點(AP)模式和站點(STA)模式，靈活配置
- 提供多種安裝方式，包括DIN導軌和螺絲安裝，便於安裝與維護
- 實現USB與RS485設備之間的信號轉換，最長支持1.2公里傳輸
- 提供2500 Vrms電氣隔離，有效保護設備免受干擾
- 內建突波保護電路，增強穩定性
- 通訊由USB主控制器供電，簡化系統佈局
- 配備噪音抑制鐵氧體磁珠USB 2.0 AB型電纜，確保信號質量
- 相容於USB 1.1和USB 2.0主機控制器，擴展兼容性
- 實現RS232C與RS485設備之間的信號轉換，最長支持1.2公里傳輸
- 內建突波保護電路，保障穩定運行
- 隔離RS232C和RS485信號線，防止電氣干擾
- 支援Tx啟用訊號，提升信號的可靠性
※ 4針連接器型號已新增至產品陣容中
- USB 2.0 A型接口(用於通訊的4針公頭連接器)，用於設備與PC間的簡單連接
- 配備噪音抑制鐵氧體磁珠USB電纜，降低電磁干擾
- 內建保護電路，保證轉換器的長期穩定運行
- 非隔離型設計，適合日常使用
- 配備LED操作指示器，提供資料傳輸和電源狀態監控
- 完全相容USB 1.1和USB 2.0主機控制器
- 專為Autonics產品設計，支援PC裝載器端口
產品應用
工廠配電盤
邏輯觸控螢幕安裝在配電盤上，用於控制和監控設備的操作過程。
SCM 系列 型號

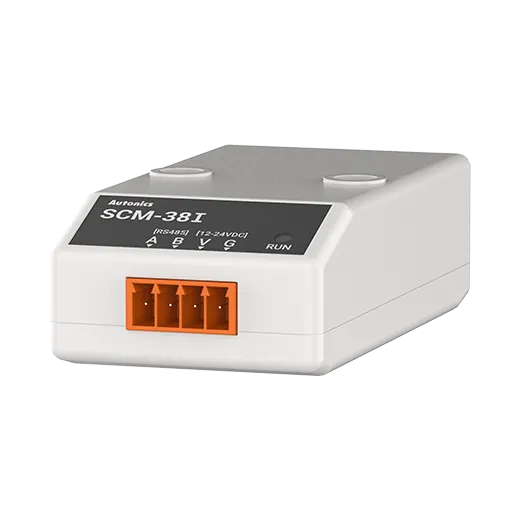

SCM-38I
- 訊號轉換 : RS232C ↔ RS485
- 通訊有效距離 : RS485: Max. 1.2km
- 絕緣類型 : 絕緣
- 連接方式 : RS232C：D-sub 9針， RS485：4線螺絲端子（2線通訊方式）
- 電源電壓 : 12-24VDC

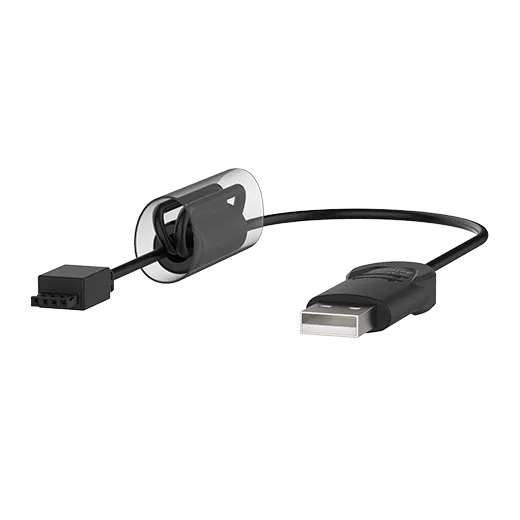

SCM-SFL
- Cable type : SFL/SFLA 專用USB 至 Serial通訊轉換器
- 線纜長度 : 1.5m

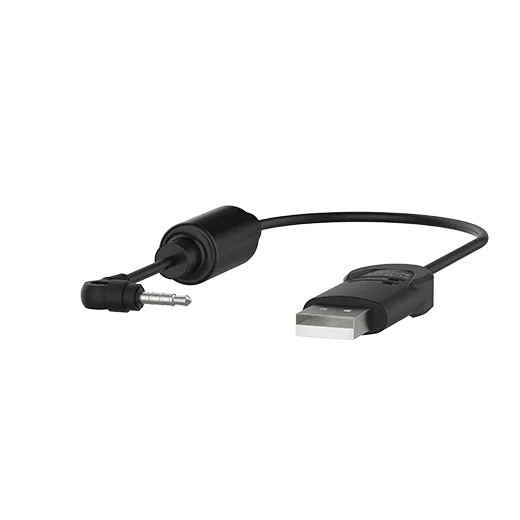

SCM-US
- 訊號轉換 : USB ↔ Serial
- 通訊有效距離 : 1.5m （未擴展）
- 絕緣類型 : 非絕緣
- 連接方式 : USB：USB 2.0 A型（公），耳機插孔（4路立體聲手機插頭）
- 電源電壓 : 5VDC USB匯流排電源
SCM-US48I
- 訊號轉換 : USB ↔ RS485
- 通訊有效距離 : USB: Max. 1m ± 30%
RS485: Max. 1.2km - 絕緣類型 : 絕緣
- 連接方式 : USB：USB 2.0 B型（公頭），RS485：4P螺絲端子（2P通訊方式）
- 電源電壓 : 5VDC USB匯流排電源

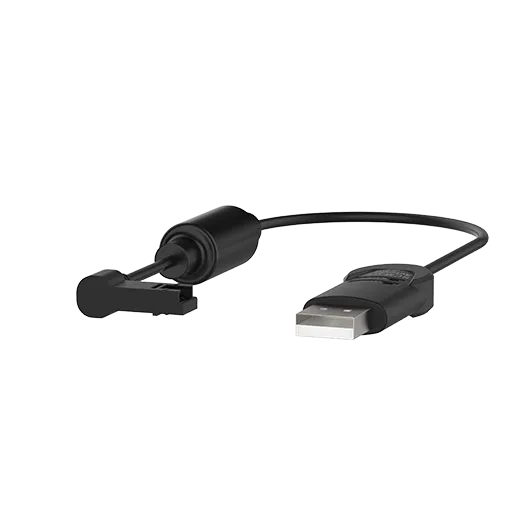

SCM-USP
- 訊號轉換 : USB ↔ Serial
- 通訊有效距離 : 1.5m （未擴展）
- 絕緣類型 : 非絕緣
- 連接方式 : USB: USB 2.0 A型(公)
4針通訊連接器 - 電源電壓 : 5VDC USB匯流排電源

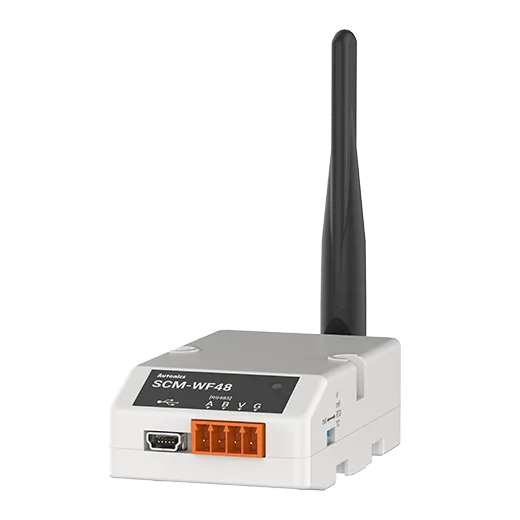

SCM-WF48
- 訊號轉換 : WiFi ↔ RS485.USB
- 通訊有效距離 : WiFi: Max. 100m
RS485: Max. 800m
USB: Max. 1m ± 30% - 絕緣類型 : 非絕緣
- 連接方式 : WiFi：TCP / IP（IPv4），RS485：4P螺絲端子（2P通訊方式），USB：USB 2.0迷你B型（公頭）
- 電源電壓 : 24VDC
