產品規格
-
狀態顯示：前電磁閥動作指示燈顯示鎖定/解鎖狀態（可鎖定型號：SF2KR-M）
-
多種鑰匙拔出方向：N.C. 接點通電位置及鎖定位置取決於一般/鎖定型號
-
接點模組選項：最多 4 個接點
- N.O. 1 + N.C. 2
- N.C. 3
- N.O. 2 + N.C. 2
-
鑰匙類型：10 種不同的鑰匙類型
-
另售配件：銘牌（SF2KR-□-NP□）、接點模組（SFEA-C□）
動作指示燈
各種操作鍵
防護等級
240種不同型號可供選擇
開關有多種型號可供選擇，包括4種鑰匙拔出方向，3 種 N.C. 接點供電位置和10種鑰匙，具體取決於適用於不同應用的一般/鎖定型號。
| 鎖定類型 | 鑰匙拔出方向 | N.C 接點通電位置 | 鎖定位置 | 接點模組 | 鑰匙型 |
|---|---|---|---|---|---|
| 一般型 |  |
|
— | N.O.1 + N.C.2 N.C.3 N.O.2 + N.C.2 |
基本鑰匙和1到9號鑰匙 |
 |
|
— | |||
|
|
— | |||
|
|
— | |||
| 鎖定型 | |
|
|
||
|
|
|
|||
|
|
|
|||
|
|
|
＊上圖僅供參考，有關詳細信息，請參閱型號資訊。
支援鑰匙鎖定功能
鑰匙選擇開關提供單向和雙向鎖定類型，具有機械/電磁釋放方式，防止維護期間意外切換模式。
前部動作指示燈
前部動作指示燈(綠色LED)使用戶可以輕鬆辨識電磁閥的動作狀態。
使用共用金鑰確保額外的安全性
同一把鑰匙可與圍欄內外的其他鑰匙選擇開關一起使用，提供額外的安全性。 操作人員可以在持有鑰匙的情況下進入潛在危險區域，防止鑰匙遺失或被困在危險區域內。
＊一對工人的系統配置範例
產品應用

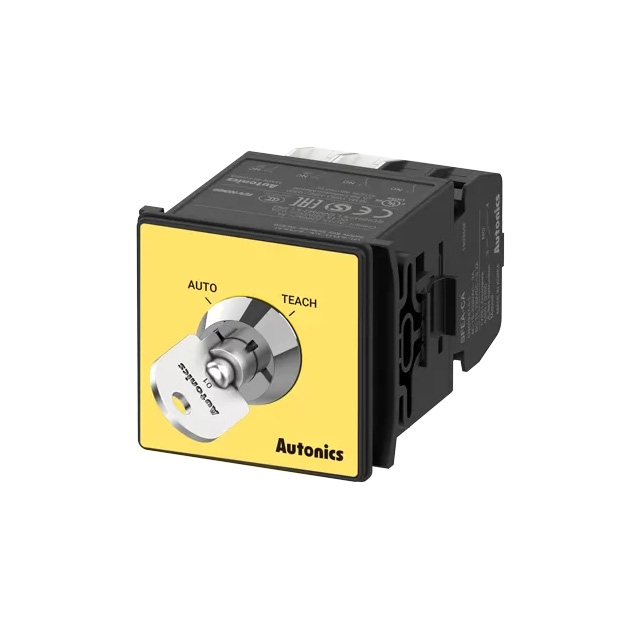

鑰匙選擇開關
安全鑰匙選擇開關用於設備維護過程中的操作控制，為操作人員提供額外的安全保障。
SF2KR 系列 型號

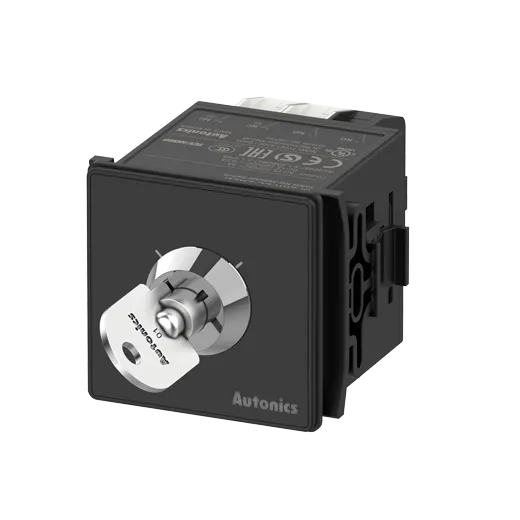

SF2KR-LL-A2B
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-A2B-01
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-A2B-02
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-A2B-03
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-A2B-04
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-A2B-05
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次

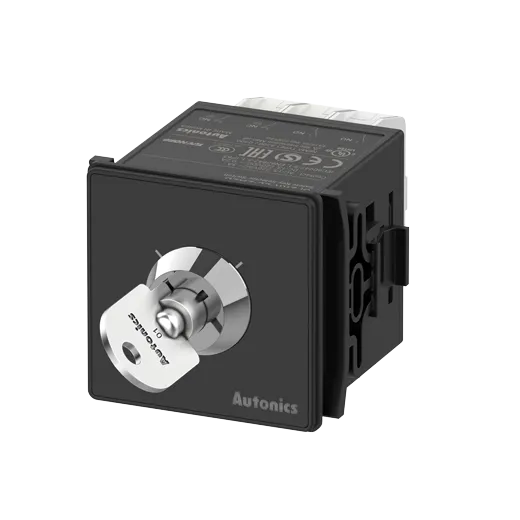

SF2KR-LL-3B
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-A2B-06
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-A2B-07
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-A2B-08
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-A2B-09
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-3B-04
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-3B-05
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-3B-06
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-3B-01
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-3B-02
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-3B-03
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-3B-08
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-3B-09
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次

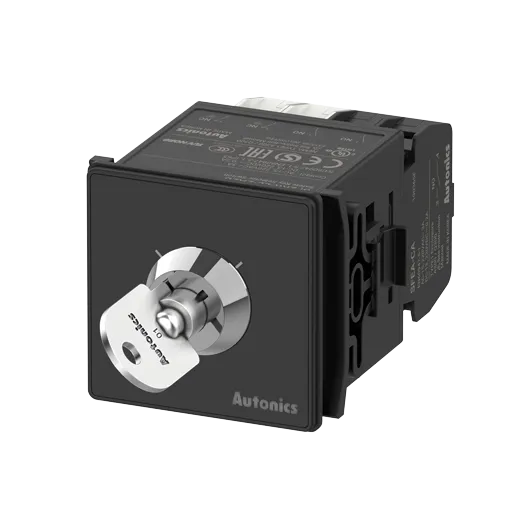

SF2KR-LL-2A2B
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-2A2B-01
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-3B-07
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-2A2B-02
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-2A2B-03
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-2A2B-04
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-2A2B-05
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-2A2B-06
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-2A2B-07
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-RL-A2B-02
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-2A2B-08
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-LL-2A2B-09
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-RL-A2B
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-RL-A2B-01
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-RL-A2B-06
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-RL-A2B-07
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-RL-A2B-08
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-RL-A2B-03
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-RL-A2B-04
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-RL-A2B-05
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
SF2KR-RL-3B
- 適用線纜 : 接點: AWG 18 (0.823 mm²)
- 壽命 : 電氣: ≥ 10萬次，機械: ≥ 10萬次
