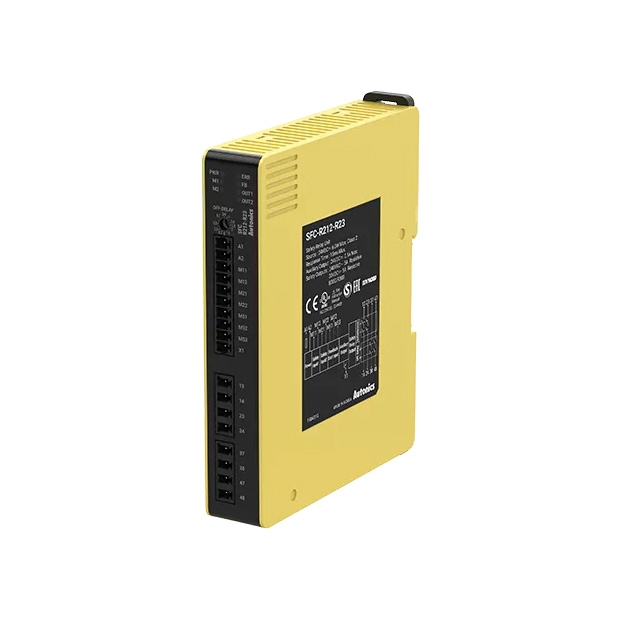

※ SFC-R 系列 安全控制器繼電器單元
-
小巧尺寸: 節省安裝空間（17.5/22.5mm）
-
LED 顯示: 顯示電源、輸入、邏輯輸入、錯誤、回饋、輸出等動作狀態
-
接線方式: 支援螺絲和無螺絲兩種接線方式（根據型號）
-
輸出型號: 繼電器接點安全輸出型號 -> PNP輔助輸出型號
-
延時輸出和時間設定
-
國際安全標準: 符合SIL3, SIL CL3, PL e, CE, UL認證, S-Mark
超薄尺寸
推入式接線方式
螺絲接線方式
OFF-DELAY輸出
狀態指示燈
安全規格
小巧尺寸節省安裝空間
最小尺寸為17.5mm，可安裝在狹窄的環境中，從而節省了安裝空間。
便利的接線方式可縮短工時並最大程度地提高使用者的便利性
推入式接線方式，只需將壓接的線推入即可，無需工具，可縮短工作時間。 無論工作經驗如何，都可輕鬆固定接線，任何人都可輕鬆使用。另外，可依操作者的喜好選擇使用螺絲固定方式。
延時輸出和時間設定
支援安全斷開輸出功能，最長可設定30秒。
產品應用
塑膠容器製造
智慧相機用於識別生產線中塑膠容器的形狀。
包裝機
包裝機上的安全門鎖開關可在機器運作時保持門鎖，只有在操作停止並且安全時才能打開門。
SFC-R 系列 型號

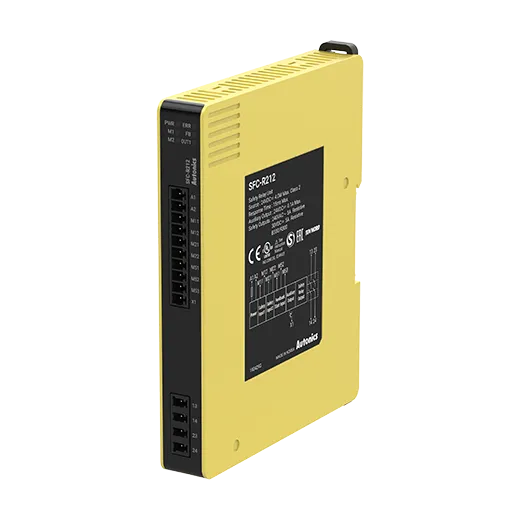

SFC-R212
- 電源電壓 : 24VDC
- 消耗功率 : 4.0W
- 輸入 : ON: ≥11 VDC ≥ 5mA, OFF: ≤ 5VDC ≤ 1mA
- 安全輸出 : 繼電器（A接點）
- 輔助輸出 : 1 × PNP電晶體: X1
SFC-R212-L
- 電源電壓 : 24VDC
- 消耗功率 : 4.0W
- 輸入 : ON: ≥11 VDC ≥ 5mA, OFF: ≤ 5VDC ≤ 1mA
- 安全輸出 : 繼電器（A接點）
- 輔助輸出 : 1 × PNP電晶體: X1

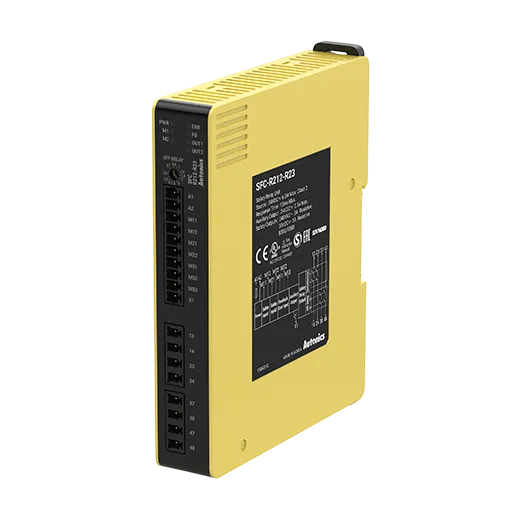

SFC-R212-R23
- 電源電壓 : 24VDC
- 消耗功率 : 6.0W
- 輸入 : ON: ≥11 VDC ≥ 5mA, OFF: ≤ 5VDC ≤ 1mA
- 安全輸出 : 繼電器（A接點）
- 輔助輸出 : 1 × PNP電晶體: X1
SFC-R212-R23-L
- 電源電壓 : 24VDC
- 消耗功率 : 6.0W
- 輸入 : ON: ≥11 VDC ≥ 5mA, OFF: ≤ 5VDC ≤ 1mA
- 安全輸出 : 繼電器（A接點）
- 輔助輸出 : 1 × PNP電晶體: X1
SFC-R212-R230
- 電源電壓 : 24VDC
- 消耗功率 : 6.0W
- 輸入 : ON: ≥11 VDC ≥ 5mA, OFF: ≤ 5VDC ≤ 1mA
- 安全輸出 : 繼電器（A接點）
- 輔助輸出 : 1 × PNP電晶體: X1
SFC-R212-R230-L
- 電源電壓 : 24VDC
- 消耗功率 : 6.0W
- 輸入 : ON: ≥11 VDC ≥ 5mA, OFF: ≤ 5VDC ≤ 1mA
- 安全輸出 : 繼電器（A接點）
- 輔助輸出 : 1 × PNP電晶體: X1

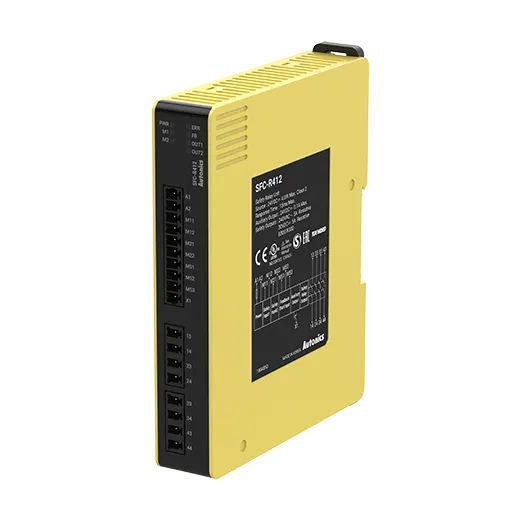

SFC-R412
- 電源電壓 : 24VDC
- 消耗功率 : 4.0W
- 輸入 : ON: ≥11 VDC ≥ 5mA, OFF: ≤ 5VDC ≤ 1mA
- 安全輸出 : 繼電器（A接點）
- 輔助輸出 : 1 × PNP電晶體: X1
SFC-R412-L
- 電源電壓 : 24VDC
- 消耗功率 : 4.0W
- 輸入 : ON: ≥11 VDC ≥ 5mA, OFF: ≤ 5VDC ≤ 1mA
- 安全輸出 : 繼電器（A接點）
- 輔助輸出 : 1 × PNP電晶體: X1
