產品規格
-

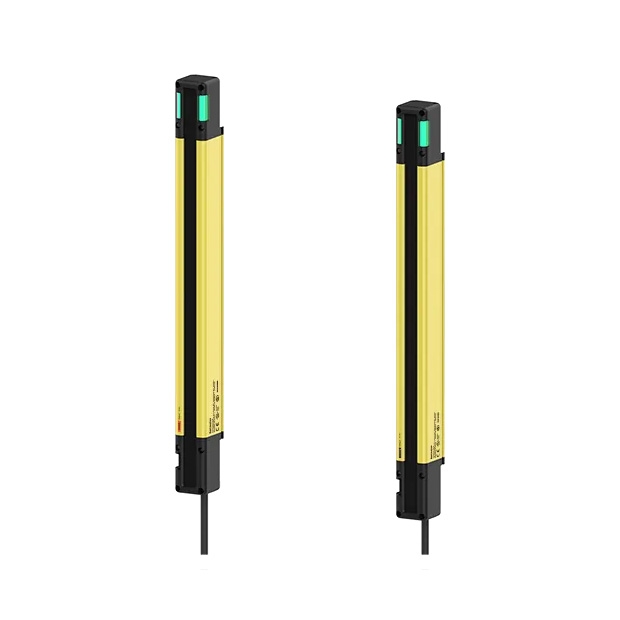

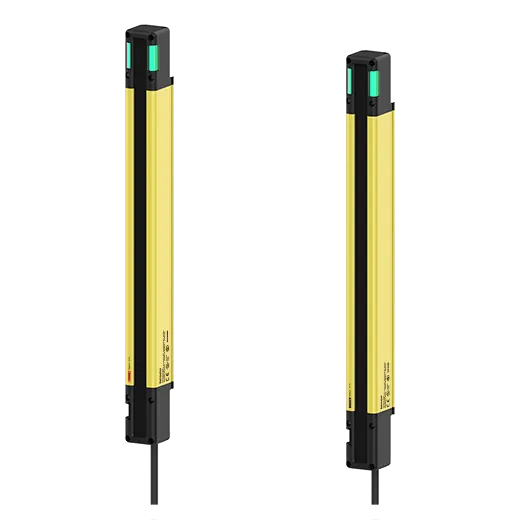

符合國際安全標準：4類ESPE (AOPD)、SIL3、SIL CL3、Category 4、PLe、CE、UL Listed、S-Mark、KCs（可選型號）
-
多種檢測功能：手指、手、手-人體檢測功能，根據環境選擇適合模式
-
各種高度型號：
- Ø14mm（手指檢測型）：144 ~ 1,008mm
- Ø20mm（手動檢測型）：183 ~ 1,023mm
- Ø30mm（手-人體檢測型）：1,043 ~ 1,868mm
-
內建各種安全功能：互鎖、鎖定、EDM、屏蔽、覆蓋、消隱、降低解析度等
-
自我診斷功能：包括防止相互幹擾、環境光檢測、故障感測器檢測
-
靈活偵測距離模式：根據安裝環境設定短距離/長距離模式
-
控制輸出設置：NPN/PNP 輸出
-
動作狀態顯示：透過 7 段碼顯示器和 LED 指示燈讀取動作狀態
-
光束調整：頂部和底部光束指示燈易於調整光束
-
輸出狀態顯示：頂部的輸出顯示指示燈顯示已接收/已阻止狀態和屏蔽狀態，無需額外指示燈
-
多樣非安全輸出：4 個非安全輸出，用於各種應用（AUX 2 個，燈 2 個）
-
穩定運行：在低溫、油、高壓等多種條件下穩定運行
- 防護等級：IP65、IP67（IEC 規格）、IP67G（JEM 規格）、IP69K（DIN 規格）
- 環境溫度：-30 ~ 60℃
手指偵測
手檢測
手-人體偵測
7段碼顯示
遠距離檢測(遠程模式)
各種保護電路
專用軟體
防護等級
多種型號可用於各種應用
手指偵測(Ø14 mm)，手動偵測(Ø20 mm)，手-人體偵測(Ø30 mm)型號，可用於各種使用者環境。
安裝簡便
標準支架和可調式支架可供選擇，可安裝在機上、機底或機身。 設備中部提供一觸式簡易安裝方式。 可調式支架可以向左或向右調整15度，以方便安裝。
高可見度及動作指示燈
使用者可以在安裝過程中透過裝置頂部或底部的收光指示燈檢查收光狀態。 本設備具有7段顯示和LED指示燈，方便狀態讀取。
超薄尺寸，經久耐用，適用於惡劣環境
光幕具有高耐用性和耐衝擊性。 IP65，IP67，IP67G(JEM)，IP69K防護等級允許在低溫、油、高壓水等多種條件下安裝。
高耐衝擊性
防塵，防水，防油
(IP65, IP67, IP67G, IP69K)
環境溫度: -30℃
提供的專用軟體atLightCutain
atLightCutain是SFL系列專用軟體，提供功能設定和監控。
(標準型SFL系列，無法依功能詳細設定)
產品應用
注射器組裝和製造
智慧型相機用於在註射器製造過程中識別注射器中橡膠包裝的存在、缺失或缺陷。
SFL 系列 型號
SFL14-103
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 5 m
- Long模式 : 0.2 ~ 10 m
- 檢測性能 : Ø 14 mm (手指)
- 光軸數量 : 103
SFL14-111
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 5 m
- Long模式 : 0.2 ~ 10 m
- 檢測性能 : Ø 14 mm (手指)
- 光軸數量 : 111
SFL14-15
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 5 m
- Long模式 : 0.2 ~ 10 m
- 檢測性能 : Ø 14 mm (手指)
- 光軸數量 : 15
SFL14-23
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 5 m
- Long模式 : 0.2 ~ 10 m
- 檢測性能 : Ø 14 mm (手指)
- 光軸數量 : 23
SFL14-31
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 5 m
- Long模式 : 0.2 ~ 10 m
- 檢測性能 : Ø 14 mm (手指)
- 光軸數量 : 31
SFL14-39
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 5 m
- Long模式 : 0.2 ~ 10 m
- 檢測性能 : Ø 14 mm (手指)
- 光軸數量 : 39
SFL14-47
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 5 m
- Long模式 : 0.2 ~ 10 m
- 檢測性能 : Ø 14 mm (手指)
- 光軸數量 : 47
SFL14-55
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 5 m
- Long模式 : 0.2 ~ 10 m
- 檢測性能 : Ø 14 mm (手指)
- 光軸數量 : 55
SFL14-63
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 5 m
- Long模式 : 0.2 ~ 10 m
- 檢測性能 : Ø 14 mm (手指)
- 光軸數量 : 63
SFL14-71
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 5 m
- Long模式 : 0.2 ~ 10 m
- 檢測性能 : Ø 14 mm (手指)
- 光軸數量 : 71
SFL14-79
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 5 m
- Long模式 : 0.2 ~ 10 m
- 檢測性能 : Ø 14 mm (手指)
- 光軸數量 : 79
SFL14-87
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 5 m
- Long模式 : 0.2 ~ 10 m
- 檢測性能 : Ø 14 mm (手指)
- 光軸數量 : 87
SFL14-95
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 5 m
- Long模式 : 0.2 ~ 10 m
- 檢測性能 : Ø 14 mm (手指)
- 光軸數量 : 95
SFL20-12
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 20 mm (手)
- 光軸數量 : 12
SFL20-16
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 20 mm (手)
- 光軸數量 : 16
SFL20-20
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 20 mm (手)
- 光軸數量 : 20
SFL20-24
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 20 mm (手)
- 光軸數量 : 24
SFL20-28
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 20 mm (手)
- 光軸數量 : 28
SFL20-32
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 20 mm (手)
- 光軸數量 : 32
SFL20-36
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 20 mm (手)
- 光軸數量 : 36
SFL20-40
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 20 mm (手)
- 光軸數量 : 40
SFL20-44
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 20 mm (手)
- 光軸數量 : 44
SFL20-48
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 20 mm (手)
- 光軸數量 : 48
SFL20-52
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 20 mm (手)
- 光軸數量 : 52
SFL20-56
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 20 mm (手)
- 光軸數量 : 56
SFL20-60
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 20 mm (手)
- 光軸數量 : 60
SFL20-64
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 20 mm (手)
- 光軸數量 : 64
SFL20-68
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 20 mm (手)
- 光軸數量 : 68
SFL30-42
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 30 mm (手-人體)
- 光軸數量 : 42
SFL30-45
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 30 mm (手-人體)
- 光軸數量 : 45
SFL30-48
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 30 mm (手-人體)
- 光軸數量 : 48
SFL30-51
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 30 mm (手-人體)
- 光軸數量 : 51
SFL30-54
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 30 mm (手-人體)
- 光軸數量 : 54
SFL30-57
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 30 mm (手-人體)
- 光軸數量 : 57
SFL30-60
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 30 mm (手-人體)
- 光軸數量 : 60
SFL30-63
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 30 mm (手-人體)
- 光軸數量 : 63
SFL30-66
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 30 mm (手-人體)
- 光軸數量 : 66
SFL30-69
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 30 mm (手-人體)
- 光軸數量 : 69
SFL30-72
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 30 mm (手-人體)
- 光軸數量 : 72
SFL30-75
- 檢測距離 : Short - Long模式(設定開關)
- Short模式 : 0.2 ~ 8 m
- Long模式 : 0.2 ~ 15 m
- 檢測性能 : Ø 30 mm (手-人體)
- 光軸數量 : 75
