TMH 系列 多功能高性能測試裝置 - 力通

TMH 系列 多功能高性能測試裝置 - 力通

Autonics｜TMH 系列為模組式高性能控制裝置，支援 2／4 通道輸入輸出並具備 ±0.3% 精度與 50ms 採樣速率。可搭配通訊與選項模組（TMHC／TMHA／TMHE／TMHCT）進行最多 32 單元、1,024 通道擴充。支援同時加熱與製冷、自動／手動切換、電流與 SSR 驅動輸出選擇，並具備 RS422／485 與乙太網通訊介面。提供螺絲／無螺絲型接線與拆卸式端子，方便維護與安裝，適用於多段溫控系統如三面包裝機、封袋與熱壓製程等。
－ ＋
加入詢價車

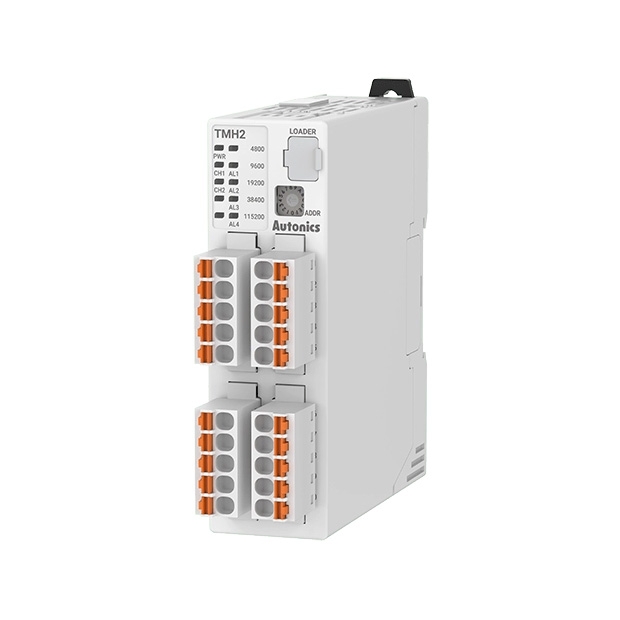

1.Autonics TMH 系列多方位、高性測試裝置.jpg
/
詳細介紹

產品特點下載

產品規格下載(TMH)  產品說明下載TMH(英)

2D/3D CAD下載

2D CAD下載(TMH)  3D CAD下載(TMH2)

認證書下載

產品認證下載CE   產品認證下載UL   產品認證下載KC   產品認證下載EAC   產品認證下載ROHS  產品認證下載UKCA

認證   認證   認證    認證

產品規格

    ※ TMH 系列 多功能高性能測試裝置

共同特點

  • 方便維護：可拆卸機身和底座端子

  • 擴充連接：最多支持 32 個單元的電源和通訊擴展

  • 連接型號：提供螺絲型和無螺絲型

  • 額外配件：端子保護蓋（另售）

TMH2/4 系列（控制模組）

  • 多通道控制：2 通道或 4 通道輸入輸出控制

  • 高擴展性：可擴展至 32 個單元（最多 128 個通道）

  • 高速取樣：50 ms 高速取樣率，測量精度 ±0.3%

  • 雙重控制功能：加熱和冷卻控制，自動/手動模式


TMHC（通訊模組）

  • 連接能力：允許將控制模組和選項模組連接到主設備

  • 高擴展性：每個模組最多可連接 32 個控制/選項模組（最多 1,024 個通道）

  • 通訊方式：支持 RS422/RS485（PLC 無階梯，ModbusRTU）和乙太網路通訊


TMHA（類比輸入/輸出選項模組）

  • 多通道輸入：4 通道，各種輸入類型/溫度範圍/傳輸輸出

  • 高精度測量：50 ms 高速取樣率，測量精度 ±0.3%


TMHE（數位輸入/警報輸出選項模組）

  • 多輸出選項：8 個數位輸入和 8 個警報輸出

TMHCT（輸入選項模組）

  • CT 輸入：8 個 CT 輸入

多通道

多通道

選項模組

選項模組

高速採樣

高速採樣

高測量精度

高測量精度

模組化擴充

模組化擴充

同時加熱和製冷控制

同時加熱和製冷控制

輸出選擇 (TMH□-□□C□)

輸出選擇(TMH□-□□C□)

RS422/RS485， 乙太網路通訊

RS422/RS485， 乙太網路通訊


多通道輸入/輸出控制(2通道/4通道)
TMH系列可控制多達2或4個不同型號輸入和輸出通道。
4通道型號可用作4個獨立的溫度控制器。

多通道輸入/輸出控制(2通道/4通道)


模組擴充最多32個單元
最多可連接32台擴充連接器，無需單獨佈線供電和通訊。

模組擴充最多32個單元

透過各種模組組合優化使用者環境
TMH系列提供兩個通訊模組和三個選購模組。使用者可以根據條件擴展和組合各種控制、通訊和選項輸入/輸出模組。選購模組可透過基本端子連接到電源和通訊端子。 (通訊模組僅支援電源端子。)

TMH系列提供兩個通訊模組和三個選購模組
使用者可以根據條件擴展和組合各種控制、通訊和選項輸入/輸出模組


50ms高速採樣
溫度控制器具有50ms的高速取樣率，同時控制4個獨立通道。

50ms高速採樣

同時加熱和製冷控制
溫度控制器可以同時控制加熱和製冷，以實現高效和最佳的溫度控制。

同時加熱和製冷控制


在電流輸出和SSR驅動器輸出之間切換
使用者可以使用DAQMaster軟體中的參數設定選擇目前輸出和SSR驅動器輸出。 (TMH□-□□C□型號)

在電流輸出和SSR驅動器輸出之間切換

PLC無階梯通信
與PLC通訊時，無需建立梯形圖即可使用無梯形通訊。 PLC無階梯通訊透過在參數中選擇動態記憶體分配和靜態記憶體分配來提高使用者的便利性。

PLC無階梯通信


各種連接類型
TMH系列同時提供螺絲型和無螺絲推入型。無螺絲推入型可輕鬆安裝。

各種連接類型

端子保護蓋
端子保護蓋可避免灰塵和碎屑。端子保護蓋透過兩個以上的組合模組輕鬆裝卸，提高了使用者的便利性。

端子保護蓋

產品應用

包裝機

包裝機
包裝機上的安全門鎖開關可在機器運作時保持門鎖，只有在操作停止並且安全時才能打開門。

三面自動包裝機

三面自動包裝機
滿足三面自動包裝設備封袋及切割時的多重溫度控制：TMH系列。




TMH 系列 型號

1TMH2

TMH2-22C

  • 頻道數 : 2通道
  • 輸入型別_熱電偶 : K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
  • 輸入型別_RTD : DPt100Ω，JPt100Ω，DPt50Ω，Cu100Ω，Cu50Ω，Nikel120Ω3線型（允許線路電阻max. 5Ω)
  • 輸入類型_類比量 : 電壓: 0-100mVDC specialstring, 0-5VDC specialstring, 1-5VDC specialstring, 0-10VDC specialstring
    電流: 0-20mA, 4-20mA
  • 輸入類型_CT : 0.0-50.0A(初級電流測量範圍) ※CT 比=1/1000, 測量精度：±5％F.S。 ±1位
2TMH2-L

TMH2-22C-L

  • 頻道數 : 2通道
  • 輸入型別_熱電偶 : K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
  • 輸入型別_RTD : DPt100Ω，JPt100Ω，DPt50Ω，Cu100Ω，Cu50Ω，Nikel120Ω3線型（允許線路電阻max. 5Ω)
  • 輸入類型_類比量 : 電壓: 0-100mVDC specialstring, 0-5VDC specialstring, 1-5VDC specialstring, 0-10VDC specialstring
    電流: 0-20mA, 4-20mA
  • 輸入類型_CT : 0.0-50.0A(初級電流測量範圍) ※CT 比=1/1000, 測量精度：±5％F.S。 ±1位
3TMH2

TMH2-22R

  • 頻道數 : 2通道
  • 輸入型別_熱電偶 : K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
  • 輸入型別_RTD : DPt100Ω，JPt100Ω，DPt50Ω，Cu100Ω，Cu50Ω，Nikel120Ω3線型（允許線路電阻max. 5Ω)
  • 輸入類型_類比量 : 電壓: 0-100mVDC specialstring, 0-5VDC specialstring, 1-5VDC specialstring, 0-10VDC specialstring
    電流: 0-20mA, 4-20mA
  • 輸入類型_CT : 0.0-50.0A(初級電流測量範圍) ※CT 比=1/1000, 測量精度：±5％F.S。 ±1位
4TMH2-L

TMH2-22R-L

  • 頻道數 : 2通道
  • 輸入型別_熱電偶 : K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
  • 輸入型別_RTD : DPt100Ω，JPt100Ω，DPt50Ω，Cu100Ω，Cu50Ω，Nikel120Ω3線型（允許線路電阻max. 5Ω)
  • 輸入類型_類比量 : 電壓: 0-100mVDC specialstring, 0-5VDC specialstring, 1-5VDC specialstring, 0-10VDC specialstring
    電流: 0-20mA, 4-20mA
  • 輸入類型_CT : 0.0-50.0A(初級電流測量範圍) ※CT 比=1/1000, 測量精度：±5％F.S。 ±1位
5TMH2_1

TMH2-22S

  • 頻道數 : 2通道
  • 輸入型別_熱電偶 : K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
  • 輸入型別_RTD : DPt100Ω，JPt100Ω，DPt50Ω，Cu100Ω，Cu50Ω，Nikel120Ω3線型（允許線路電阻max. 5Ω)
  • 輸入類型_類比量 : 電壓: 0-100mVDC specialstring, 0-5VDC specialstring, 1-5VDC specialstring, 0-10VDC specialstring
    電流: 0-20mA, 4-20mA
  • 輸入類型_CT : 0.0-50.0A(初級電流測量範圍) ※CT 比=1/1000, 測量精度：±5％F.S。 ±1位
6TMH2-L

TMH2-22S-L

  • 頻道數 : 2通道
  • 輸入型別_熱電偶 : K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
  • 輸入型別_RTD : DPt100Ω，JPt100Ω，DPt50Ω，Cu100Ω，Cu50Ω，Nikel120Ω3線型（允許線路電阻max. 5Ω)
  • 輸入類型_類比量 : 電壓: 0-100mVDC specialstring, 0-5VDC specialstring, 1-5VDC specialstring, 0-10VDC specialstring
    電流: 0-20mA, 4-20mA
  • 輸入類型_CT : 0.0-50.0A(初級電流測量範圍) ※CT 比=1/1000, 測量精度：±5％F.S。 ±1位
7TMH2

TMH2-42C

  • 頻道數 : 2通道
  • 輸入型別_熱電偶 : K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
  • 輸入型別_RTD : DPt100Ω，JPt100Ω，DPt50Ω，Cu100Ω，Cu50Ω，Nikel120Ω3線型（允許線路電阻max. 5Ω)
  • 輸入類型_類比量 : 電壓: 0-100mVDC specialstring, 0-5VDC specialstring, 1-5VDC specialstring, 0-10VDC specialstring
    電流: 0-20mA, 4-20mA
  • 輸入類型_CT : 0.0-50.0A(初級電流測量範圍) ※CT 比=1/1000, 測量精度：±5％F.S。 ±1位
8TMH2-L

TMH2-42C-L

  • 頻道數 : 2通道
  • 輸入型別_熱電偶 : K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
  • 輸入型別_RTD : DPt100Ω，JPt100Ω，DPt50Ω，Cu100Ω，Cu50Ω，Nikel120Ω3線型（允許線路電阻max. 5Ω)
  • 輸入類型_類比量 : 電壓: 0-100mVDC specialstring, 0-5VDC specialstring, 1-5VDC specialstring, 0-10VDC specialstring
    電流: 0-20mA, 4-20mA
  • 輸入類型_CT : 0.0-50.0A(初級電流測量範圍) ※CT 比=1/1000, 測量精度：±5％F.S。 ±1位
9TMH2

TMH2-42R

  • 頻道數 : 2通道
  • 輸入型別_熱電偶 : K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
  • 輸入型別_RTD : DPt100Ω，JPt100Ω，DPt50Ω，Cu100Ω，Cu50Ω，Nikel120Ω3線型（允許線路電阻max. 5Ω)
  • 輸入類型_類比量 : 電壓: 0-100mVDC specialstring, 0-5VDC specialstring, 1-5VDC specialstring, 0-10VDC specialstring
    電流: 0-20mA, 4-20mA
  • 輸入類型_CT : 0.0-50.0A(初級電流測量範圍) ※CT 比=1/1000, 測量精度：±5％F.S。 ±1位
10TMH2-L_1

TMH2-42R-L

  • 頻道數 : 2通道
  • 輸入型別_熱電偶 : K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
  • 輸入型別_RTD : DPt100Ω，JPt100Ω，DPt50Ω，Cu100Ω，Cu50Ω，Nikel120Ω3線型（允許線路電阻max. 5Ω)
  • 輸入類型_類比量 : 電壓: 0-100mVDC specialstring, 0-5VDC specialstring, 1-5VDC specialstring, 0-10VDC specialstring
    電流: 0-20mA, 4-20mA
  • 輸入類型_CT : 0.0-50.0A(初級電流測量範圍) ※CT 比=1/1000, 測量精度：±5％F.S。 ±1位
11TMH2_1

TMH2-42S

  • 頻道數 : 2通道
  • 輸入型別_熱電偶 : K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
  • 輸入型別_RTD : DPt100Ω，JPt100Ω，DPt50Ω，Cu100Ω，Cu50Ω，Nikel120Ω3線型（允許線路電阻max. 5Ω)
  • 輸入類型_類比量 : 電壓: 0-100mVDC specialstring, 0-5VDC specialstring, 1-5VDC specialstring, 0-10VDC specialstring
    電流: 0-20mA, 4-20mA
  • 輸入類型_CT : 0.0-50.0A(初級電流測量範圍) ※CT 比=1/1000, 測量精度：±5％F.S。 ±1位
12TMH2-L

TMH2-42S-L

  • 頻道數 : 2通道
  • 輸入型別_熱電偶 : K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
  • 輸入型別_RTD : DPt100Ω，JPt100Ω，DPt50Ω，Cu100Ω，Cu50Ω，Nikel120Ω3線型（允許線路電阻max. 5Ω)
  • 輸入類型_類比量 : 電壓: 0-100mVDC specialstring, 0-5VDC specialstring, 1-5VDC specialstring, 0-10VDC specialstring
    電流: 0-20mA, 4-20mA
  • 輸入類型_CT : 0.0-50.0A(初級電流測量範圍) ※CT 比=1/1000, 測量精度：±5％F.S。 ±1位
13TMH4

TMH4-N2C

  • 頻道數 : 4通道
  • 輸入型別_熱電偶 : K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
  • 輸入型別_RTD : DPt100Ω，JPt100Ω，DPt50Ω，Cu100Ω，Cu50Ω，Nikel120Ω3線型（允許線路電阻max. 5Ω)
  • 輸入類型_類比量 : 電壓: 0-100mVDC specialstring, 0-5VDC specialstring, 1-5VDC specialstring, 0-10VDC specialstring
    電流: 0-20mA, 4-20mA
  • 輸入類型_CT : 0.0-50.0A(初級電流測量範圍) ※CT 比=1/1000, 測量精度：±5％F.S。 ±1位
14TMH4-L

TMH4-N2C-L

  • 頻道數 : 4通道
  • 輸入型別_熱電偶 : K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
  • 輸入型別_RTD : DPt100Ω，JPt100Ω，DPt50Ω，Cu100Ω，Cu50Ω，Nikel120Ω3線型（允許線路電阻max. 5Ω)
  • 輸入類型_類比量 : 電壓: 0-100mVDC specialstring, 0-5VDC specialstring, 1-5VDC specialstring, 0-10VDC specialstring
    電流: 0-20mA, 4-20mA
  • 輸入類型_CT : 0.0-50.0A(初級電流測量範圍) ※CT 比=1/1000, 測量精度：±5％F.S。 ±1位
15TMH4

TMH4-N2R

  • 頻道數 : 4通道
  • 輸入型別_熱電偶 : K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
  • 輸入型別_RTD : DPt100Ω，JPt100Ω，DPt50Ω，Cu100Ω，Cu50Ω，Nikel120Ω3線型（允許線路電阻max. 5Ω)
  • 輸入類型_類比量 : 電壓: 0-100mVDC specialstring, 0-5VDC specialstring, 1-5VDC specialstring, 0-10VDC specialstring
    電流: 0-20mA, 4-20mA
  • 輸入類型_CT : 0.0-50.0A(初級電流測量範圍) ※CT 比=1/1000, 測量精度：±5％F.S。 ±1位
16TMH4-L

TMH4-N2R-L

  • 頻道數 : 4通道
  • 輸入型別_熱電偶 : K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
  • 輸入型別_RTD : DPt100Ω，JPt100Ω，DPt50Ω，Cu100Ω，Cu50Ω，Nikel120Ω3線型（允許線路電阻max. 5Ω)
  • 輸入類型_類比量 : 電壓: 0-100mVDC specialstring, 0-5VDC specialstring, 1-5VDC specialstring, 0-10VDC specialstring
    電流: 0-20mA, 4-20mA
  • 輸入類型_CT : 0.0-50.0A(初級電流測量範圍) ※CT 比=1/1000, 測量精度：±5％F.S。 ±1位
17TMH4

TMH4-N2S

  • 頻道數 : 4通道
  • 輸入型別_熱電偶 : K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
  • 輸入型別_RTD : DPt100Ω，JPt100Ω，DPt50Ω，Cu100Ω，Cu50Ω，Nikel120Ω3線型（允許線路電阻max. 5Ω)
  • 輸入類型_類比量 : 電壓: 0-100mVDC specialstring, 0-5VDC specialstring, 1-5VDC specialstring, 0-10VDC specialstring
    電流: 0-20mA, 4-20mA
  • 輸入類型_CT : 0.0-50.0A(初級電流測量範圍) ※CT 比=1/1000, 測量精度：±5％F.S。 ±1位

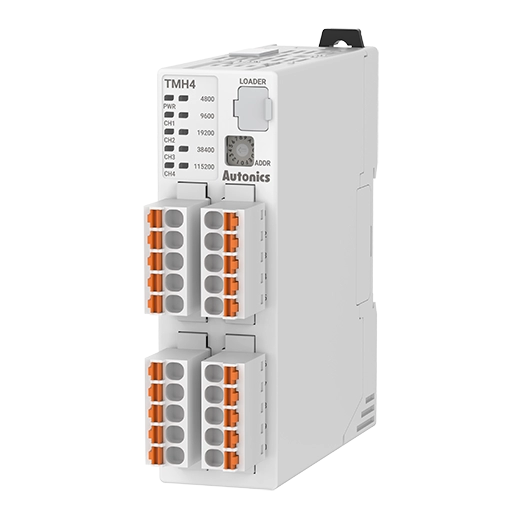

18TMH4-L

TMH4-N2S-L

  • 頻道數 : 4通道
  • 輸入型別_熱電偶 : K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
  • 輸入型別_RTD : DPt100Ω，JPt100Ω，DPt50Ω，Cu100Ω，Cu50Ω，Nikel120Ω3線型（允許線路電阻max. 5Ω)
  • 輸入類型_類比量 : 電壓: 0-100mVDC specialstring, 0-5VDC specialstring, 1-5VDC specialstring, 0-10VDC specialstring
    電流: 0-20mA, 4-20mA
  • 輸入類型_CT : 0.0-50.0A(初級電流測量範圍) ※CT 比=1/1000, 測量精度：±5％F.S。 ±1位

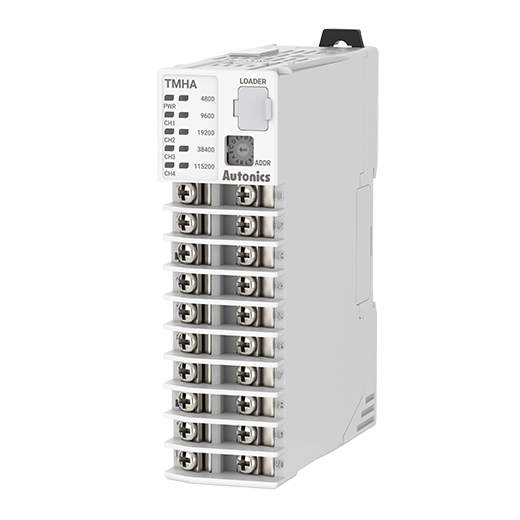

19TMHA

TMHA-42A

  • 頻道數 : 4通道
  • 輸入型別_熱電偶 : K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
  • 輸入型別_RTD : DPt100Ω，JPt100Ω，DPt50Ω，Cu100Ω，Cu50Ω，Nikel120Ω3線型（允許線路電阻max. 5Ω)
  • 輸入類型_類比量 : 電壓: 0-100mVDC specialstring, 0-5VDC specialstring, 1-5VDC specialstring, 0-10VDC specialstring
    電流: 0-20mA, 4-20mA
  • 通訊 : Modbus RTU
20TMHA-L

TMHA-42A-L

  • 頻道數 : 4通道
  • 輸入型別_熱電偶 : K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
  • 輸入型別_RTD : DPt100Ω，JPt100Ω，DPt50Ω，Cu100Ω，Cu50Ω，Nikel120Ω3線型（允許線路電阻max. 5Ω)
  • 輸入類型_類比量 : 電壓: 0-100mVDC specialstring, 0-5VDC specialstring, 1-5VDC specialstring, 0-10VDC specialstring
    電流: 0-20mA, 4-20mA
  • 通訊 : Modbus RTU

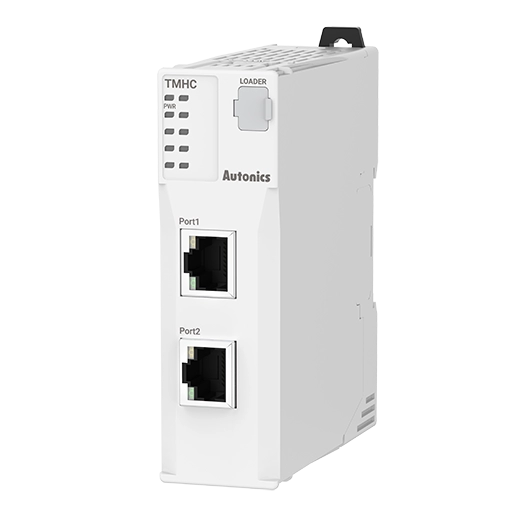

21TMHC-22E

TMHC-22E

  • 通訊_COM1(主機設備, PLC連線)_連線方式 : Ethernet (10/100BaseT)
  • 通訊_COM1(主機設備, PLC連線)_協議 : Modbus/TCP
  • 通訊_COM2(主機設備, 作業組內)_連線方式 : Ethernet (10/100BaseT)
  • 通訊_COM2(主機設備, 作業組內)_協議 : Modbus/TCP
22TMHC

TMHC-22L

  • 通訊_COM1(主機設備, PLC連線)_連線方式 : RS422/RS485
  • 通訊_COM1(主機設備, PLC連線)_協議 : Modbus RTU, PLC無階梯通信
  • 通訊_COM2(主機設備, 作業組內)_連線方式 : RS422/RS485
  • 通訊_COM2(主機設備, 作業組內)_協議 : Modbus RTU, PLC無階梯通信
23TMHC-L

TMHC-22L-L

  • 通訊_COM1(主機設備, PLC連線)_連線方式 : RS422/RS485
  • 通訊_COM1(主機設備, PLC連線)_協議 : Modbus RTU, PLC無階梯通信
  • 通訊_COM2(主機設備, 作業組內)_連線方式 : RS422/RS485
  • 通訊_COM2(主機設備, 作業組內)_協議 : Modbus RTU, PLC無階梯通信
24TMHCT

TMHCT-82N

  • I/O點數 : 8點
  • 輸入類型_CT : 0.0-50.0A(初級電流測量範圍) ※CT 比=1/1000, 測量精度：±5％F.S。 ±1位
  • 通訊 : Modbus RTU
25TMHCT-L

TMHCT-82N-L

  • I/O點數 : 8點
  • 輸入類型_CT : 0.0-50.0A(初級電流測量範圍) ※CT 比=1/1000, 測量精度：±5％F.S。 ±1位
  • 通訊 : Modbus RTU

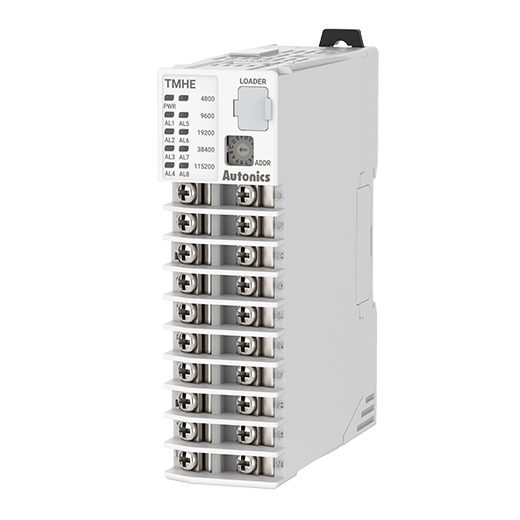

26TMHE

TMHE-82R

  • I/O點數 : 8點
  • 輸入類型_數字輸入 : 連接輸入: ON - max. 1kΩ, OFF - min. 100kΩ
    固態輸入: ON - 最大殘留電壓 0.9V, OFF - 漏電流 0.5mA
    流出電流：每輸入約0.3mA
  • 警報輸出 : 250VAC~ 3A 1a
  • 通訊 : Modbus RTU
27TMHE-L

TMHE-82R-L

  • I/O點數 : 8點
  • 輸入類型_數字輸入 : 連接輸入: ON - max. 1kΩ, OFF - min. 100kΩ
    固態輸入: ON - 最大殘留電壓 0.9V, OFF - 漏電流 0.5mA
    流出電流：每輸入約0.3mA
  • 警報輸出 : 250VAC~ 3A 1a
  • 通訊 : Modbus RTU
