TPS30 系列 不銹鋼壓力變送器 - 力通

TPS30 系列 不銹鋼壓力變送器 - 力通

Autonics｜TPS30 系列為 Autonics 推出的高性能壓力變送器，具備 -40～125°C 的耐溫能力與多樣壓力範圍選型，包含高壓（0–60MPa）、低壓、密封表壓與絕對壓力等。產品採用 316L 不銹鋼膜片（接頭除外），具高度耐腐蝕性，適用於氣體、液體與油壓量測。傳感器提供 1ms 高速響應與 4–20mA / 1–5VDC 類比輸出，支援線纜、DIN43650-A、DT04-3P、M12 與接頭型等多種連接形式。其 Ø21mm 緊湊型設計便於安裝於狹小空間，防護等級達 IP67，為造船、工廠、重機械與包裝流程設備提供高可靠度壓力監控解決方案。
－ ＋
加入詢價車

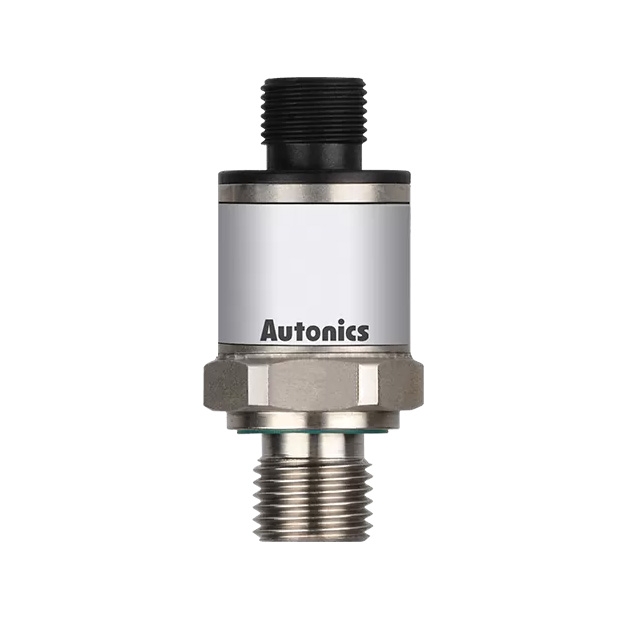

2.Autonics TPS30 系列不銹鋼壓力變送器.jpg
/
詳細介紹

產品特點下載

產品規格下載(TPS30)    產品說明下載TPS30(英)

2D/3D CAD下載

2D CAD下載(TPS30)  3D CAD下載(TPS30-G26VG8)  3D CAD下載(TPS30-G34AG8)

認證書下載

產品認證下載CE  產品認證下載ROHS  產品認證下載UKCA

認證   認證   認證

產品規格

    ※ TPS30 系列 不銹鋼壓力變送器

  • 結構堅固：適用於高溫和低溫環境下的高壓或低壓測量

- 高壓：0 ~ 60 MPa / 0 ~ 600 bar

- 低壓：0 ~ 2 MPa / 0 ~ 20 bar

- 密封表壓：-0.1 ~ 2 MPa / -1 ~ 20 bar

- 絕對壓力：0 ~ 2 MPa / 0 ~ 20 bar

- 表壓：0 ~ 60 MPa / 0 ~ 600 bar

- 溫度範圍：-40° ~ 125°C（依型號而異）

  • 適用環境：包裝機械、重型機械、工廠和造船等

  • 測量範圍：氣體、液體和油的壓力

  • 高耐腐蝕：316L不銹鋼膜片（接頭型頭部除外）

  • 緊湊設計：方便安裝在狹小空間

  • 高速反應：1 ms

  • 類比輸出：電流（DC 4-20 mA）、電壓（1-5 VDC）

  • 保護電路：內建反極性保護電路

  • 多種連接：

- 線纜型

- DIN43650-A 接插型

- DT04-3P 接插型

- M12 接插型

- 接頭型

  • 螺紋尺寸：G3/8, G1/4, R1/2

  • 防護等級：IP67（DIN43650-A接插型：IP65）


高低壓測量

高低壓測量

高耐腐蝕性

高耐腐蝕性

小巧尺寸

小巧尺寸

多種接插類型

多種接插類型

堅固耐用

堅固耐用

防護等級 (DIN43650-A 接插型:IP65)

防護等級(DIN43650-A 接插型:IP65)


高溫或低溫環境下的高、低電壓測量
牢固的結構允許在-40°~125℃的溫度環境下測量高壓（0~60 MPa/ 0~600 巴）和低壓（0~2 MPa/ 0~20 巴）。

高溫或低溫環境下的高、低電壓測量


小巧尺寸，可安裝在狹小的空間
ø 21mm 小巧尺寸使得產品可方便安裝在狹小的空間。

小巧尺寸，可安裝在狹小的空間


類比輸出
此系列產品有DC 4-20mA（2線式）型和1-5VDC電壓輸出（3線式）型可用。

類比輸出


多種連線類型可選
5種連接類型可供選擇，線纜型, DIN4365-A接插型, DT04-3接插型, M12接插型及接頭型。

多種連線類型可選


防護等級IP67
防護等級IP67 使得產品適用於有灰塵或水的環境(DIN43650-A 接插型: IP65)

防護等級IP67

TPS30 系列 型號

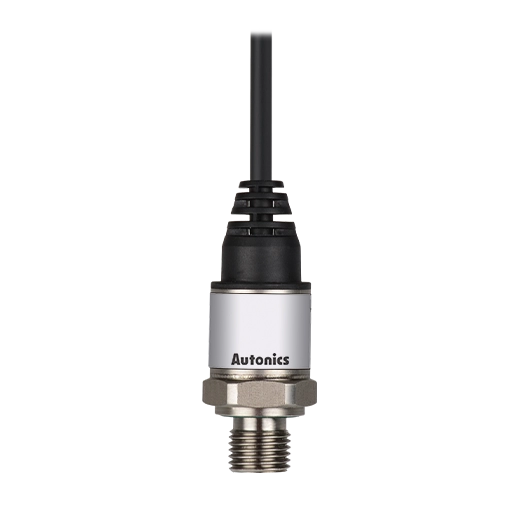

1TPS30_Cable_DIN

TPS30-A57AN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 11-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
1TPS30_Cable_DIN

TPS30-A55AN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 11-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
3TPS30_Cable_DIN_1

TPS30-A56AN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 11-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
1TPS30_Cable_DIN

TPS30-A53AN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 11-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
3TPS30_Cable_DIN_1

TPS30-A54AN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 11-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
1TPS30_Cable_DIN

TPS30-G5HAN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 11-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
3TPS30_Cable_DIN_1

TPS30-G5JAN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 11-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
8TPS30_Cable_DIN_2

TPS30-G5KAN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 11-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
1TPS30_Cable_DIN

TPS30-G5FAN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 11-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
3TPS30_Cable_DIN_1

TPS30-G5GAN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 11-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
1TPS30_Cable_DIN

TPS30-G5CAN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 11-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
3TPS30_Cable_DIN_1

TPS30-G5DAN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 11-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
8TPS30_Cable_DIN_2

TPS30-G5EAN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 11-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
1TPS30_Cable_DIN

TPS30-G5AAN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 11-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
3TPS30_Cable_DIN_1

TPS30-G5BAN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 11-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
1TPS30_Cable_DIN

TPS30-G57AN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 11-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
3TPS30_Cable_DIN_1

TPS30-G58AN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 11-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
8TPS30_Cable_DIN_2

TPS30-G59AN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 11-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
1TPS30_Cable_DIN

TPS30-G55AN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 11-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
3TPS30_Cable_DIN_1

TPS30-G56AN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 11-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
1TPS30_Cable_DIN

TPS30-A57VN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 8-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
3TPS30_Cable_DIN_1

TPS30-G53AN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 11-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
8TPS30_Cable_DIN_2

TPS30-G54AN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 11-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
1TPS30_Cable_DIN

TPS30-A55VN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 8-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
3TPS30_Cable_DIN_1

TPS30-A56VN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 8-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
1TPS30_Cable_DIN

TPS30-G5KVN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 8-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
3TPS30_Cable_DIN_1

TPS30-A53VN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 8-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
8TPS30_Cable_DIN_2

TPS30-A54VN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 8-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
1TPS30_Cable_DIN

TPS30-G5HVN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 8-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
3TPS30_Cable_DIN_1

TPS30-G5JVN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 8-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
1TPS30_Cable_DIN

TPS30-G5FVN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 8-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
3TPS30_Cable_DIN_1

TPS30-G5GVN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 8-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
1TPS30_Cable_DIN

TPS30-G5CVN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 8-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
3TPS30_Cable_DIN_1

TPS30-G5DVN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 8-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
8TPS30_Cable_DIN_2

TPS30-G5EVN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 8-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
1TPS30_Cable_DIN

TPS30-G5AVN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 8-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
3TPS30_Cable_DIN_1

TPS30-G5BVN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 8-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
1TPS30_Cable_DIN

TPS30-G57VN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 8-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
3TPS30_Cable_DIN_1

TPS30-G58VN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 8-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
8TPS30_Cable_DIN_2

TPS30-G59VN4-00

  • 測量材質 : 液體, 氣體, 油 (~腐蝕不鏽鋼316L的環境除外)
  • 電源電壓 : 8-36VDCspecialstring (漣波P-P: max. 10%)
  • 精確度 : Max. ±0.5% F.S. (包含線性度, 滯後值, 重複性)
  • 線性度 : Max. ±0.2% F.S.
  • 滯後值 : Max. ±0.2% F.S.
